长槽型嵌入式安装盒结构设计

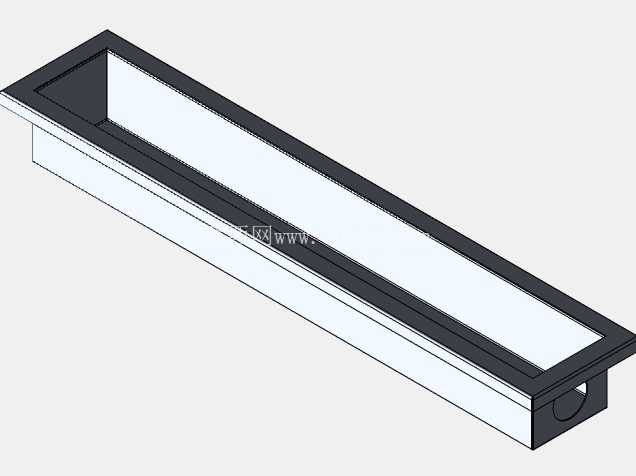

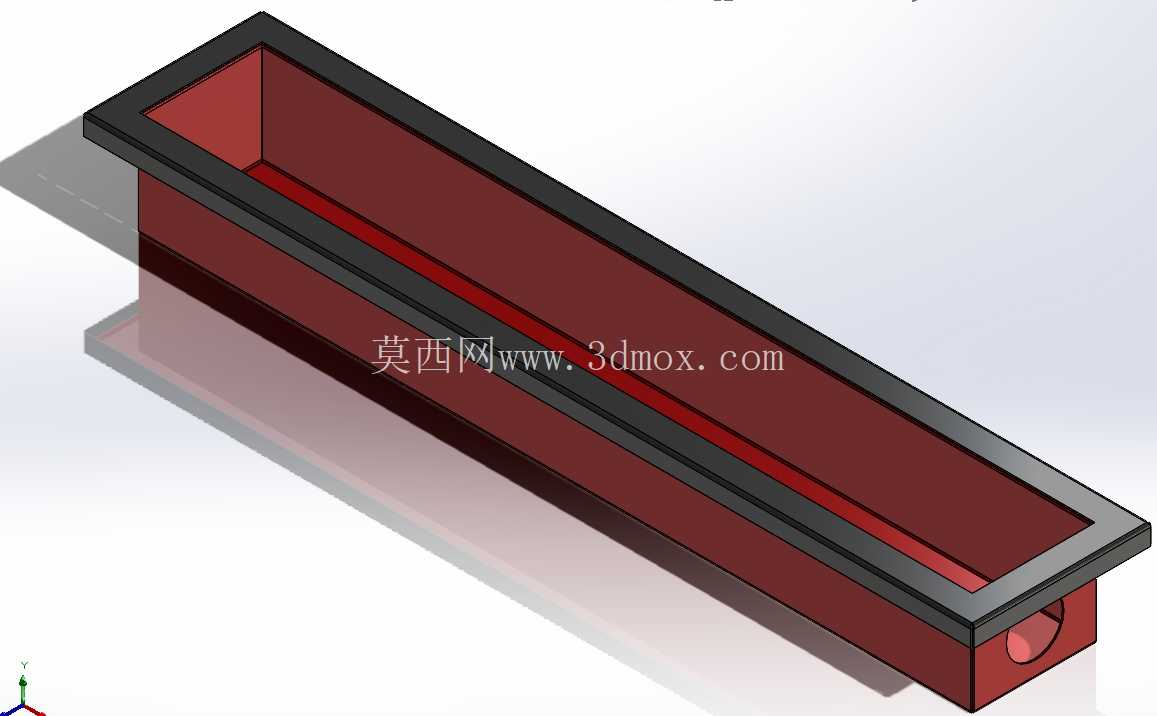

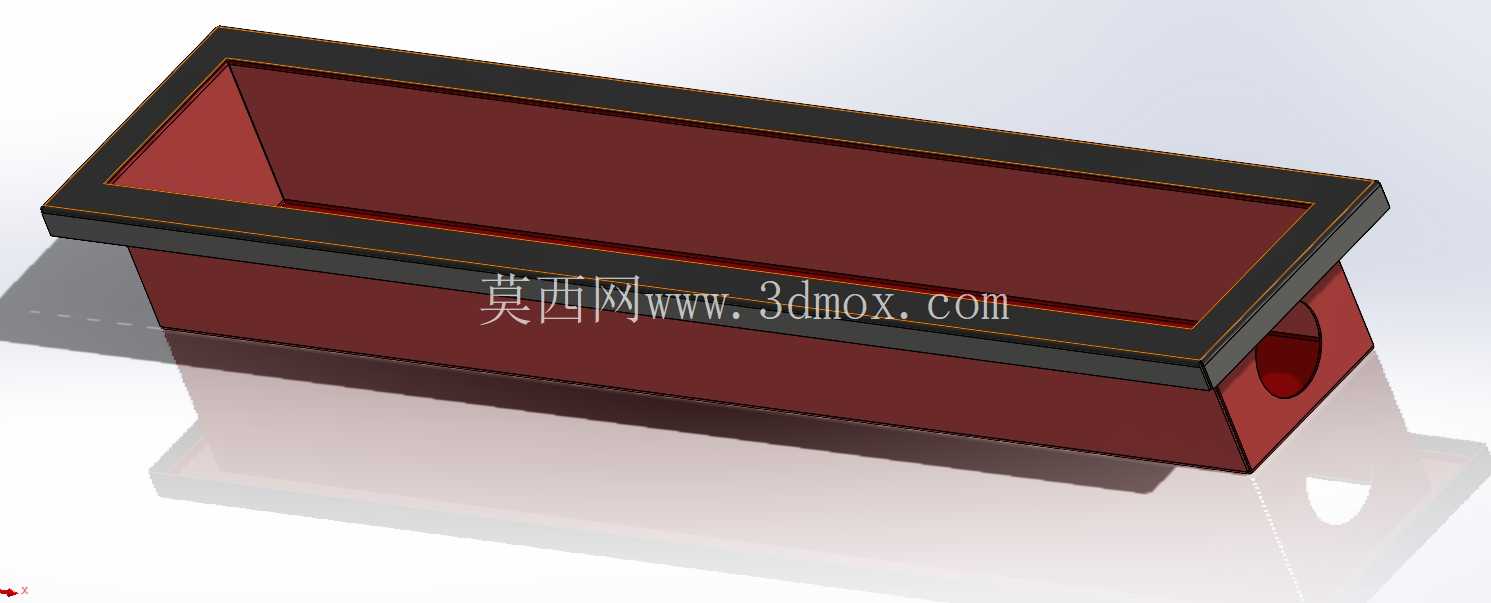

　　该结构为长条形嵌入式安装容纳件，主要应用于通讯设备内部的模块分隔、线缆规整与小型功能组件的嵌入式安装场景，常见于通讯机柜内部的功能分区、桌面通讯终端的内置元件容纳、工业通讯模组的外置防护安装等工况，能够为内置的电路板、接线端子、小型传感模块提供稳定的容纳空间与基础防护。从结构功能来看，整体采用深槽型腔体设计，腔体深度足以容纳常规厚度的PCB板、接线排以及厚度在20mm以内的小型功能模块，顶部外翻的法兰边是核心安装定位结构，安装时可直接卡入预先开好的长条形安装孔内，法兰边贴合安装面表面，无需额外的外露固定件即可实现初步定位，配合侧边预留的固定孔位可完成锁附固定，安装后整体外露面仅为窄边法兰，视觉整体性更强，也能避免灰尘、液体从安装缝隙进入腔体内部。

　　设计过程中优先考虑了安装兼容性，腔体内部的宽度尺寸做了通用化适配，可兼容多数标准宽度的通讯功能模块，腔体底部预留的圆形出线孔，可直接穿过通讯线缆、电源线，孔位边缘做了圆角过渡处理，避免穿线时划伤线缆绝缘层，同时也能适配常规的线缆防水接头安装，满足不同防护等级的使用需求。腔体侧壁采用等厚设计，在保证结构强度的前提下尽可能压缩壁厚，减少整体占用的安装空间，法兰边的宽度经过反复校核，既能够保证卡入安装孔后有足够的支撑面不会脱落，也不会因为法兰过宽导致安装面需要预留过多的避让空间，适配不同厚度的安装面板，从1mm的薄钣金面板到10mm的塑料设备壳体都能稳定安装。

　　从实际使用的角度出发，该结构的腔体内部做了无凸起设计，内壁光滑无多余的加强筋或者定位柱，用户可根据实际安装的模块自行添加固定柱、缓冲泡棉或者分隔板，适配不同的安装需求，避免预设结构对后续改装造成限制。槽体的边角处均做了小半径圆角处理，一方面是加工工艺的需求，无论是钣金折弯还是注塑成型都能减少应力集中，避免长期使用过程中边角处出现开裂变形，另一方面也能避免安装时尖锐边角划伤操作人员或者损坏内置元件。端部的出线孔位置设置在腔体短边的中心位置，能够保证线缆接入后不会与腔体内置的模块产生干涉，线缆弯折半径也能满足常规通讯线缆的最小弯折要求，避免线缆过度弯折导致信号传输中断或者线芯断裂。在安装边界的考量上，该结构的整体长度方向公差控制在±0.2mm，宽度方向公差控制在±0.15mm，能够与预先加工的安装孔实现间隙配合，安装时无需额外修配即可顺利嵌入，法兰边与安装面的贴合度可控制在0.1mm以内，不会出现明显的缝隙影响外观与防护性能。腔体内部的有效容纳空间经过测算，可容纳总重量不超过1.5kg的内置组件，满足多数小型通讯功能模块的承重需求，侧壁的强度可承受常规的插拔力，在进行线缆插拔、模块更换操作时不会出现腔体变形的情况。

　　该结构同时兼顾了不同加工工艺的适配性，若采用钣金加工，可直接通过折弯、焊接、打磨完成成型，若采用注塑加工，仅需简单的直拔模结构即可完成模具设计，无需复杂的抽芯结构，能够有效降低加工成本，适合批量生产应用。在实际的通讯设备组装场景中，这类嵌入式安装槽盒可大幅提升内部组件的安装规整度，将零散的模块统一容纳在槽体内，既方便后续的维护检修，也能避免内部线缆杂乱导致的信号干扰问题，外露的法兰边还可根据设备整体外观需求做喷涂、电镀等表面处理，与设备外壳保持一致的视觉效果。
