工业通风系统用多层整流式空气混合装置

　　在工业厂房通风、中央空调新风处理、工艺排风余热回收等场景中，不同温湿度、不同流速的气流汇入主风道时，极易出现气流分层、流速不均、局部涡流的问题，直接影响后续过滤、换热、温湿度检测环节的运行精度，这款多层整流结构的空气混合装置，就是针对这类风道混风痛点设计的核心整流部件。从结构设计逻辑来看，装置整体采用框式承载结构，外框为折弯成型的金属围板，通过侧边的安装孔位可直接嵌入矩形风道的法兰对接段，不需要额外设置独立支撑结构，安装时只需匹配风道的截面尺寸，将装置整体嵌入两段风道的法兰之间，用密封胶条填缝后锁紧螺栓即可完成固定，不会额外占用风道的轴向安装空间，适配常规矩形通风管道的改造与新建项目安装需求。

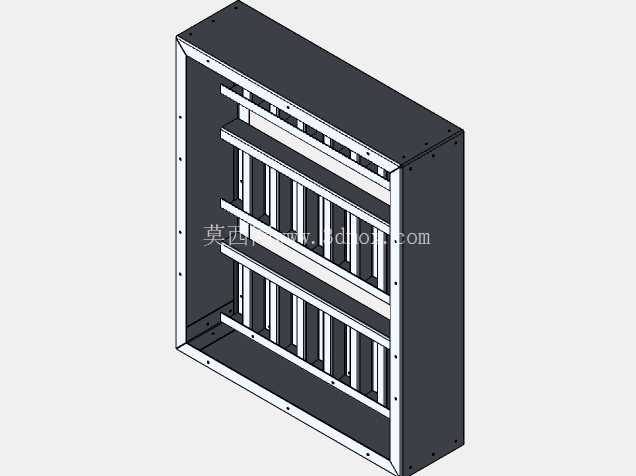

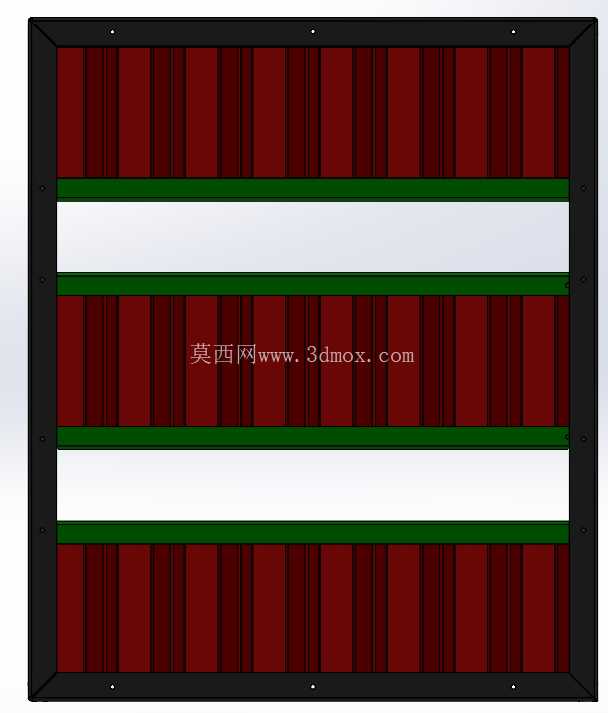

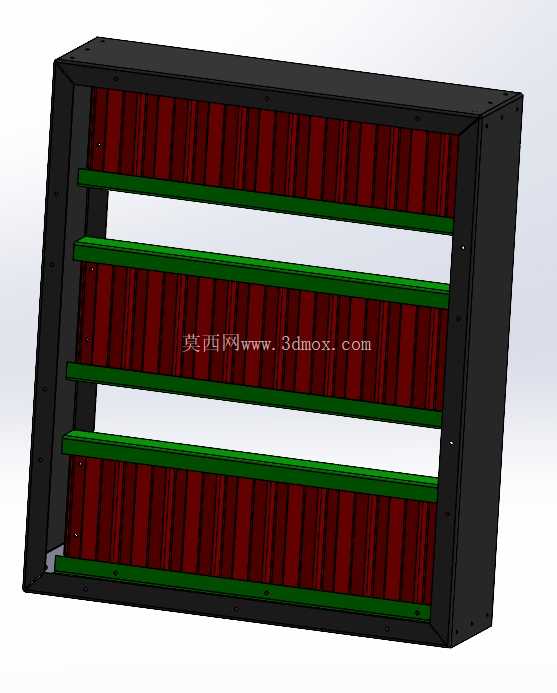

　　装置内部设置多层平行的整流格栅，每层格栅之间预留固定的混风间距，不同角度、不同流速进入装置的气流，首先会被第一层竖向格栅切割成多股细流，打破原有气流的分层边界，随后在两层格栅之间的空腔内完成初步的动量交换，再经过后续几层横向、竖向交错布置的格栅进一步梳理，最终流出装置的气流截面流速偏差可控制在10%以内，完全满足后续空气处理设备对入口气流均匀度的要求。格栅条采用等间距排布设计，单条格栅的截面做了圆角导边处理，避免气流经过时产生尖锐的边缘绕流噪音，同时降低装置整体的风阻，经实测在常规通风风速下，装置的局部阻力系数远低于普通孔板整流结构，不会大幅增加通风系统的风机负载。

　　外框与内部格栅的连接采用嵌入式铆接结构，避免焊接带来的热变形导致格栅间距不均，所有外露的金属边缘都做了钝化处理，防止安装及后期维护过程中出现划伤风险。从安装边界来看，装置的外框尺寸完全匹配对应规格的矩形风道外沿尺寸，法兰对接面的平整度控制在0.5mm/m以内，可兼容常规的角钢法兰、共板法兰连接形式，不需要额外制作变径转接件；装置的轴向厚度根据风道截面尺寸做对应匹配，大截面风道对应的装置厚度适当增加，预留足够的混风空腔长度，小截面风道则适当压缩厚度，控制整体重量，降低风道的承载负荷。

　　在实际应用中，这类空气混合装置常布置在新风与回风的交汇段下游、表冷器/加热器的入口段、风量检测装置的上游段，一方面可以让不同参数的空气充分混合，避免温湿度传感器检测数据出现偏差，导致空调系统控制失准；另一方面可以均匀气流截面的流速分布，提升换热设备的换热效率，减少因气流不均导致的局部换热死角，同时降低风量检测的误差，保证通风系统的运行参数可控。设计过程中针对不同的使用场景，格栅的间距、层数都做了参数化适配，比如含尘浓度较高的工艺排风场景，会适当加大格栅间距，减少积灰堵塞的风险，同时预留检修清理的操作空间；而对气流均匀度要求较高的洁净通风场景，则会加密格栅层数，进一步提升整流效果。整个装置的结构没有复杂的活动部件，日常运行不需要额外维护，仅需在通风系统定期检修时，清理格栅表面附着的积尘即可，使用寿命与通风管道主体保持一致，不会增加后期的运维成本。
