中央加热站块茎与碳纤维管路布设结构

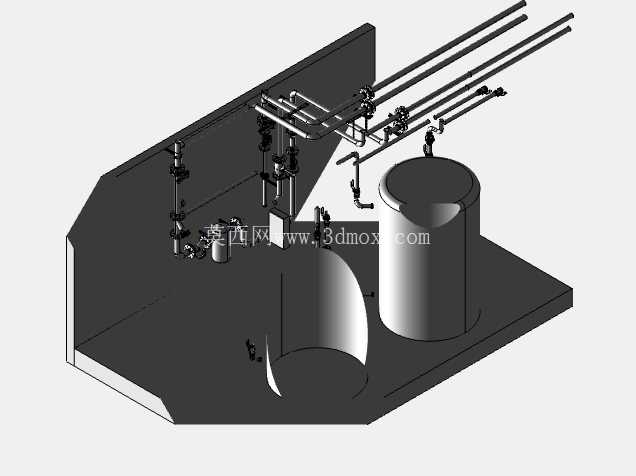

这套三维结构围绕厂区中央加热装置的现场改造展开，核心要解决的是原有加热罐体周边管路走向杂乱、阀组操作空间不足、新增块茎类换热构件与碳纤维支撑件无可靠安装基准的问题。整套模型以斜角剖切视角呈现，把原本被罐体遮挡的后排管线、支架连接关系全部展开，方便结构工程师在方案阶段核对每一处干涉点。

从现场应用场景看，这类中央加热装置一般布置在厂区动力站房边角，一侧靠墙布设主管廊，下方预留罐体检修通道，原有立式圆柱加热罐与旁侧半埋式弧形槽体之间的空隙原本仅容单人侧身通过，新增块茎构件需要嵌入槽体上方的预留工位，同时不能阻挡罐体顶部安全阀的起跳泄放空间。建模时首先把站房的L型安装基准面作为固定参照，墙面、地面底板的轮廓完全按照现场实测边界绘制，所有管线、支架、阀件的定位都以这个基准面为原点标注，避免后期安装时出现和土建预埋件错位的问题。

管路系统的设计思路优先考虑操作可达性：三根并行的主输送管线从站房上部斜向接入，沿墙布置的水平管段上依次串联截止阀、过滤器、流量检测组件，每一组阀件的操作手柄都朝向检修通道一侧，手柄旋转半径内没有其他构件遮挡，操作人员站在地面即可完成开关动作，不需要额外搭设登高平台。管线的弯折处全部采用标准冲压弯头，没有出现现场强行煨管的锐角转折，既降低介质输送的沿程阻力，也避免应力集中导致焊缝开裂。针对不同管径的管线，支架间距按照热力管道规范取值，横向主管每间隔一段距离设置一组承重支架，分支小管则采用抱卡固定在主支架延伸出的悬臂上，不需要在墙面额外打孔，减少土建施工量。

块茎构件的安装位选在弧形槽体正上方，该构件作为换热介质的分流缓冲单元，底部接口和槽体顶部的法兰精准对位，周边预留的螺栓操作空间满足扳手360度旋转的要求，不会因为旁边罐体的弧形外壁限制螺栓拆装。碳纤维构件主要用在长距离悬臂管架的受力段，替代传统钢制撑杆，在保证支撑刚度的前提下大幅降低悬臂端的自重荷载，避免管架长期受重出现下挠变形；碳纤维杆件和钢制预埋件的连接部位采用金属过渡接头，模型里完整还原了接头的夹持厚度、螺栓孔位，不会出现不同材质连接时的定位偏差。

外形尺寸与安装边界方面，整套装置的底板轮廓完全贴合站房角落的可用区域，最外侧管线和墙面之间预留了保温层施工间隙，后续包裹岩棉保温时不会出现空间不足导致保温层被挤压变薄的问题。罐体顶部的最高管线和站房顶板之间预留了足够的净空，满足管道热位移的补偿量要求，热态运行时管线向上伸长不会触碰顶板。两个罐体之间的通道净宽符合检修规范，换热芯体抽出、人员搬运工具都可以顺畅通过。模型里所有阀门的手轮、法兰的螺栓孔、支架的地脚孔都做了精确对位，装配时不需要现场扩孔、切割修改。整套结构把动力站房内分散的罐体、管线、阀组、新增功能构件整合为统一的安装模块，既满足加热系统的介质输送、分流换热功能，也兼顾了后期运维、检修更换的操作需求，为同类型中央加热站的改扩建项目提供了可直接参考的布设方案。
