暖通系统直筒式管道过滤构件

这套筒式管路过滤构件主要面向暖通空调送风、回风以及健康环境系统的风道配套场景，用于在气流输送路径中拦截粉尘、絮状杂物、脱落保温碎屑等固态杂质，避免后端换热盘管、风阀、风量调节部件以及末端送风装置被异物卡滞或积污堵塞。在洁净送风、楼宇通风、工艺环境保障类管路中，这类过滤构件通常串联在圆形风管段之间，不需要额外占用独立设备机位，依托管道自身走向完成安装布置。

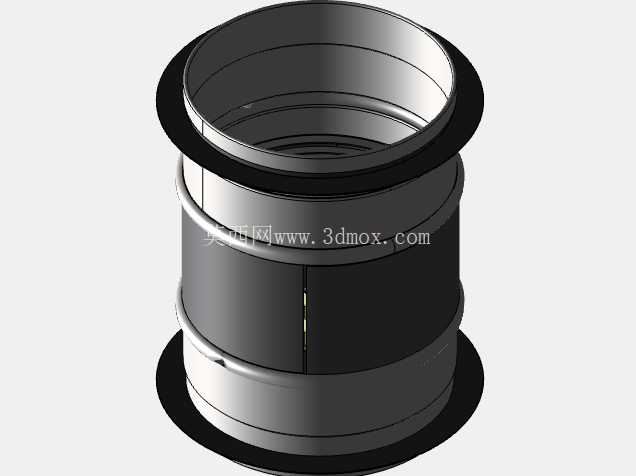

从结构形态来看，构件整体为同轴直筒布局，两端设置外翻环形连接边，筒身采用多段阶梯式圆柱轮廓，中部为容纳过滤功能的主体腔段，上下收口段用于对接同规格圆形风管。环形法兰边的外径大于筒身主体直径，安装时可在两侧法兰面之间垫入密封垫，通过抱箍、卡箍或周圈紧固件压紧，保证风道对接处不漏风。筒壁的阶梯环筋并非单纯造型，一方面可以提升薄壁筒体的径向刚度，降低风管负压工况下出现吸瘪变形的风险，另一方面也为内部过滤芯体的限位、承托提供轴向定位台阶。

建模过程中优先保证同轴度与对接边界的准确性。筒体回转特征以中心轴线为基准搭建，两端法兰端面保持平行，法兰密封面宽度、筒段过渡圆角、环筋高度均按实际装配关系处理，避免出现对接面错位、密封面宽度不足等问题。中部腔体预留了足够的过滤容污空间，气流进入筒体后通流截面相对平缓，不会因突然扩缩产生过大局部阻力；筒身分段处的台阶可用于定位滤网或过滤棉支撑骨架，使滤材在持续气流冲击下不发生移位。

现场选型时，核心控制尺寸是筒体对接内径、法兰外径以及构件总轴向长度。对接内径需要与相连圆风管口径一致，若口径偏差过大，会在接口处形成台阶，造成涡流、积尘和异常风噪。法兰外径决定抱箍或压条的压紧范围，安装边界还要在筒体两端预留操作空间，方便紧固件拆装以及后期取出滤材清理。筒身最大外径处要和周边管线、桥架、墙体保持检修间距，不能贴死障碍物，否则后续维护时无法拆卸法兰连接。

功能设计上，该构件并不承担温湿度调节任务，而是作为管路中的杂质拦截环节保护下游设备。相比把过滤功能直接做在空调机组内部，管道串联式过滤更适合在长距离风管、分支管路或重点末端前增设防护点。气流从一端进入筒腔后，透过滤材层完成杂质截留，洁净气流再从另一端送出；被拦截的颗粒物滞留在滤材迎风侧或筒腔下部，维护时拆开法兰连接即可取出清理或更换滤材。

结构细节中，筒壁过渡区采用小圆角衔接，可以减少应力集中，也能避免直角缝隙积尘。外翻法兰与筒身连接区域需要保证连续贴合，若用于送风系统，密封不当会形成未经过滤的旁通泄漏；若用于回风或负压段，漏风则会吸入外部未处理空气，影响系统环境控制效果。筒身外轮廓的环形加强结构还能在搬运、吊装时提供一定抗变形能力，减少薄壁圆筒受挤压后产生圆度误差。

对于三维布置人员，模型在管线综合阶段可直接作为圆风管中间件校核空间：不仅要看筒体本身是否碰撞，还要检查法兰压接空间、检修拆卸方向以及滤材抽取路径。若安装在水平管段，应让筒体承托结构可靠固定，避免全部重量由相邻风管承担；若布置在垂直管段，则需关注滤材支撑方式，防止滤材在重力和气流共同作用下下坠。整体结构简洁、流道通畅，适合作为暖通与健康通风系统中管路净化防护的基础构件。
