多向带耳管道连接铰接接头结构

这套铰接式管路接头的结构开发，最初是围绕车间流体管路改造里频繁遇到的错位补偿需求展开的。现场布设水暖、低压输水、工艺冷却水或者气动支管时，预制管段很难做到轴线完全对正，焊接硬接会把装配应力直接锁在管壁和支架上，设备运行振动后焊缝容易出现疲劳裂纹；采用普通直通接头又无法吸收小角度偏摆，因此在节点位置设置一个多通铰接体，让不同方向的支管能够通过侧向接口完成对接，同时借助本体上的固定耳座把节点载荷传递到基座，是现场管路布置里很实用的处理方式。

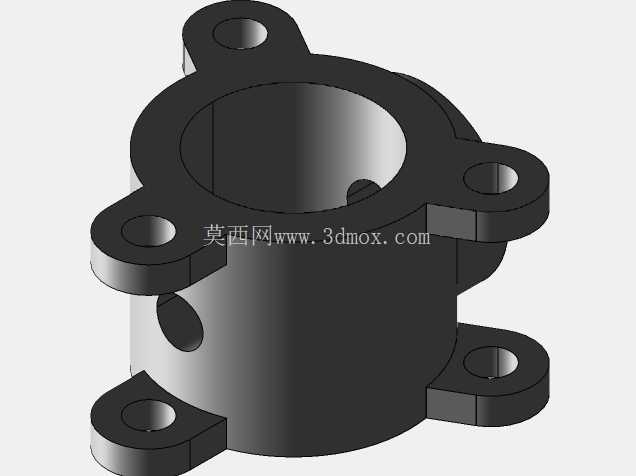

从外形上看，主体采用短圆筒式腔体，上端保留大口径开口，可作为主通道与竖向管段对接；圆筒侧壁伸出一个带法兰盘的侧向接口，法兰端面上预留螺栓孔，用于和外部阀件、泵口或配对法兰压紧密封。本体周向均匀布置多片带孔耳座，耳座从筒壁向外延展并做加厚过渡，孔位中心与腔体轴线保持固定径向距离，安装时可直接穿入螺栓将接头锁定在支架板或设备面板上。这种布置把管路内压产生的推力、支管重量和外部振动载荷分散到多个固定点，避免载荷全部集中在螺纹连接处。

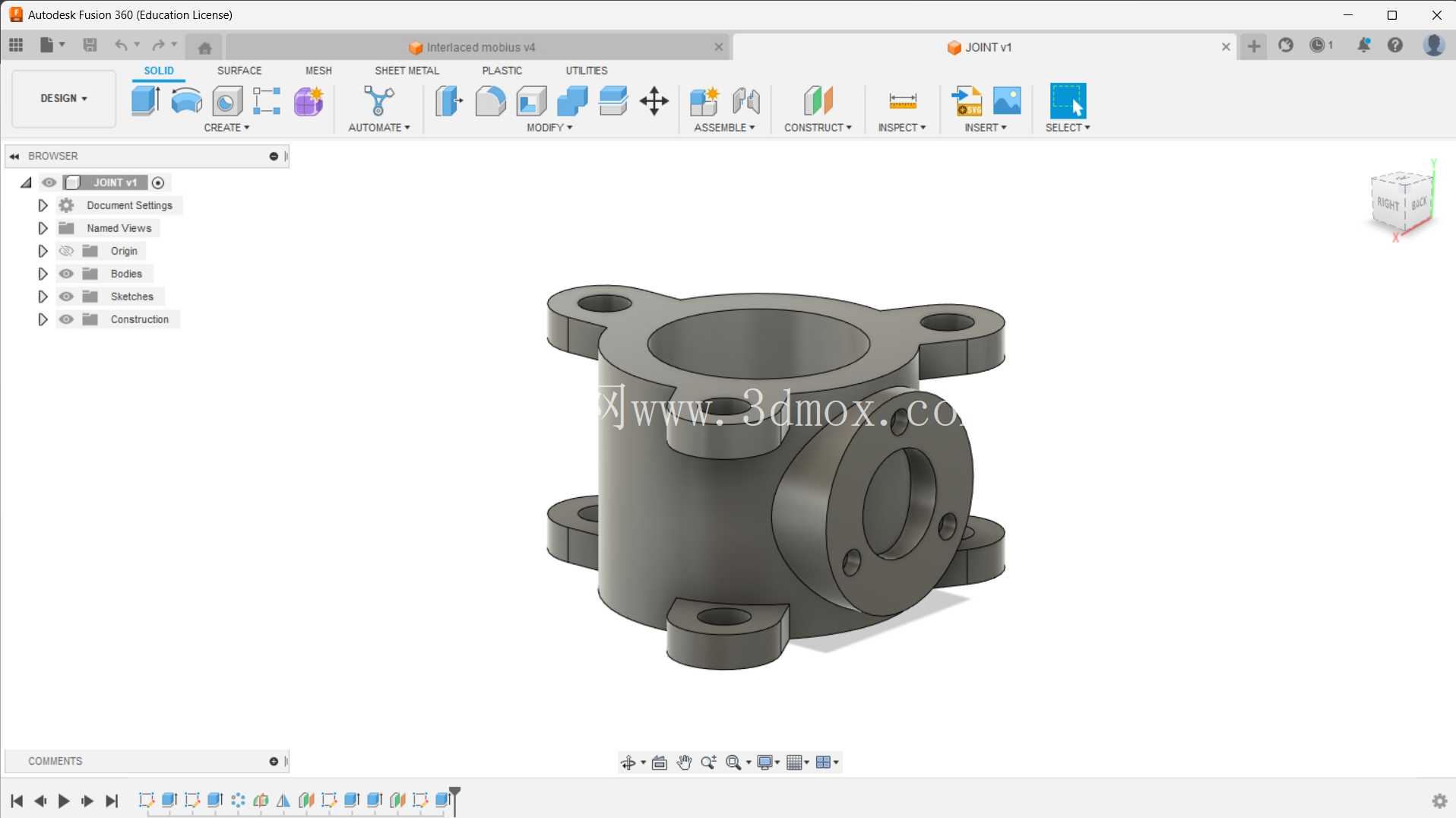

建模时首先要确定的是主通道内径与侧向接口内径的匹配关系。主通道承担主要流体通行，孔径按主管路通径设定；侧向接口根据支管流量选取，若用于分流，可适当缩小侧孔面积，若用于转向汇流，则保持侧孔与主孔接近，减少局部突缩带来的压损。腔体内部相交位置需要做圆滑过渡，避免直角台阶造成流道死角，在输送含杂质水体或循环冷却液时，圆滑内壁也能降低颗粒沉积概率。外壁厚度按照低压铸造件的常规余量选取，筒壁与侧管相交区域属于应力集中区，模型中在交接根部增加了补强圆角，既符合铸造工艺要求，也能改善承压时的应力分布。

耳座设计是这个零件区别于普通管接头的关键。每片耳座并非简单贴在筒壁上的平板，而是从筒体向外形成渐变加宽的支撑臂，根部厚度较大，向端部逐渐过渡到法兰耳片厚度，安装孔周围做凸台加厚，以承受螺栓预紧力。耳座孔位需要在三维环境中逐一定位，保证同一平面上的孔心距一致，便于与标准化安装板互换。若孔位偏斜，锁紧后耳座会受到附加弯矩，长期振动下容易在根部产生裂纹，因此建模阶段就要把耳座底面约束在同一安装基准面上，并检查螺栓装入时与筒壁、侧法兰之间是否存在工具空间干涉。

侧向法兰接口采用凸缘式结构，端面加工出密封贴合面，螺栓孔围绕接口中心均布。与管道对接时，可在两法兰之间加装密封垫，通过螺栓均匀压紧实现静密封；相比螺纹连接，法兰结构对安装角度的容忍度更高，也便于后期拆卸检修。侧管与主腔体相交处的外壁设置了环形加厚段，使法兰螺栓的压紧力能够沿筒壁均匀传递，不会因为局部刚度不足导致密封面翘曲。对于需要频繁拆装的试验台管路，这种结构比焊接节点维护效率更高。

实际安装边界方面，接头上方需要预留主管插入或法兰对接的操作空间，侧向法兰前方要留出扳手拧紧螺栓的空间，周向耳座下方则需要平整支撑面。布置三维样机时，不能只把零件当作理想实体插入管路，还要核对相邻管夹、阀柄和设备护罩的位置：侧法兰螺栓若过于靠近机架，套筒工具无法垂直进入，现场只能改用开口扳手，紧固力矩难以保证；耳座若紧贴墙板凸起，接头底面不能完全贴合，锁紧后会产生悬空。比较稳妥的做法是在模型中同步放入配对螺栓、垫片和简易工具包络，提前验证装配可达性。

从功能特性上看，这个接头并不承担高速相对转动，而是作为多方向管路汇接与固定的节点件使用。它适合用在水暖支管分配、设备冷却水路转接、小型泵站出口分流以及工装台架流体回路中。其腔体结构紧凑，多个耳座使固定方式可靠，侧向法兰又提供了标准对接界面；在需要调整支管走向时，设计人员可以通过改变侧管角度、耳座数量或接口通径，快速衍生出不同规格的系列件。建模过程中保留对称基准和参数化孔位，也有利于后续开展工程图输出、铸件毛坯估算和安装板配钻，使结构设计能够直接衔接加工与现场装配。
