弯管式流体通路切换控制构件结构设计

在工业流体输送系统的现场布设场景中，经常会遇到单路输入需要对应双路输出切换、或是双路输入汇流至单路输出的工况，这类工况下如果直接采用多组独立阀门搭配直管拼接，不仅会占用过多管路安装空间，还会因为接头数量过多提升流体泄漏的风险，这款弯管式通路切换构件正是针对这类现场痛点完成的结构设计。从实际应用场景来看，这类构件可覆盖民用给排水管路改造、小型工业设备冷却回路切换、实验室流体试验台通路转换等多个场景，不需要额外搭配复杂的控制模组，仅通过端部的操作端旋转即可完成通路状态的切换，操作逻辑简单，现场运维人员不需要经过专项培训即可完成状态调整。

从功能特性层面来看，该构件的核心功能是实现管路“通行”与“不通行”两种状态的快速切换，同时兼顾弯管的流体转向作用，将传统管路系统中90度弯头与通路截止阀的功能整合为一体，减少了管路系统中的独立零件数量。构件的弯管段采用大曲率圆弧过渡设计，区别于直角弯头的 abrupt 流向改变，这种圆弧过渡结构能够有效降低流体在转向位置的局部阻力损失，减少流体输送过程中的压损，对于输送含有微小固体颗粒的流体工况，也能避免颗粒在转角位置沉积堵塞管路。端部的操作端采用防滑轮廓设计，手动操作时不需要额外借助扳手等工具即可完成旋转动作，操作端内部集成了密封副结构，切换状态时密封面始终保持贴合，不会出现切换过程中的流体外溢问题。

设计思路上，这款构件没有采用常规阀门的直通式阀体结构，而是结合现场管路的转角安装需求，将通路切换的阀芯结构集成在弯管的一端，让构件同时承担流向改变和通路控制的双重作用。建模过程中首先确定了管路的通径参数，以通径为基准推导弯管段的弯曲半径，弯曲半径设置为通径的2.5倍，既保证了流体流动的顺畅性，也避免了弯曲半径过大导致构件整体尺寸超标，占用过多安装空间。阀芯部分采用陶瓷密封副的适配结构，相比橡胶密封材质，陶瓷密封面的耐磨性能更优异，即使长期用于输送含有杂质的流体，也不会因为密封面磨损出现内漏问题，延长了构件的整体使用寿命。操作端的限位结构设计在阀芯与阀体的配合位置，旋转角度限制在90度，对应全开和全关两个状态，操作时不会出现旋转过位导致的密封面错位问题，同时在全开和全关位置设置了阻尼反馈，操作人员旋转到对应位置时能通过手感明确感知状态到位，不需要额外观察指示标识。

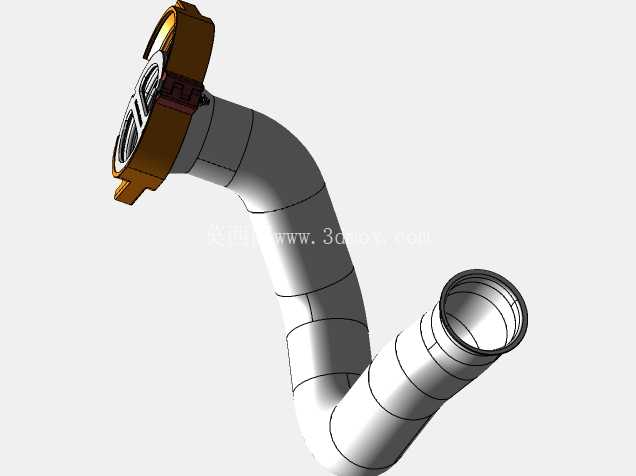

外形尺寸与安装边界方面，构件整体呈L型弯管布局，其中直管段的长度根据常规管路安装的操作空间预留了足够的接管距离，端部连接采用标准法兰接口适配结构，可直接与同通径的标准管路法兰对接，不需要额外加工过渡接头。安装时需要预留的操作空间主要集中在操作端一侧，操作端的旋转半径范围内不能布置其他管路或结构件，避免旋转操作时出现干涉。弯管段的外轮廓做了等壁厚处理，壁厚根据公称压力等级计算确定，既保证了管路的承压能力，也不会因为壁厚过大增加不必要的材料成本。构件的重心位于弯管段的圆弧中心位置，安装时两端法兰的固定螺栓均匀受力即可，不需要额外设置支撑构件，降低了现场安装的工作量。需要注意的是，安装时要保证操作端的旋转平面与管路布设平面平行，避免长期操作时出现阀芯偏磨，影响密封性能。
