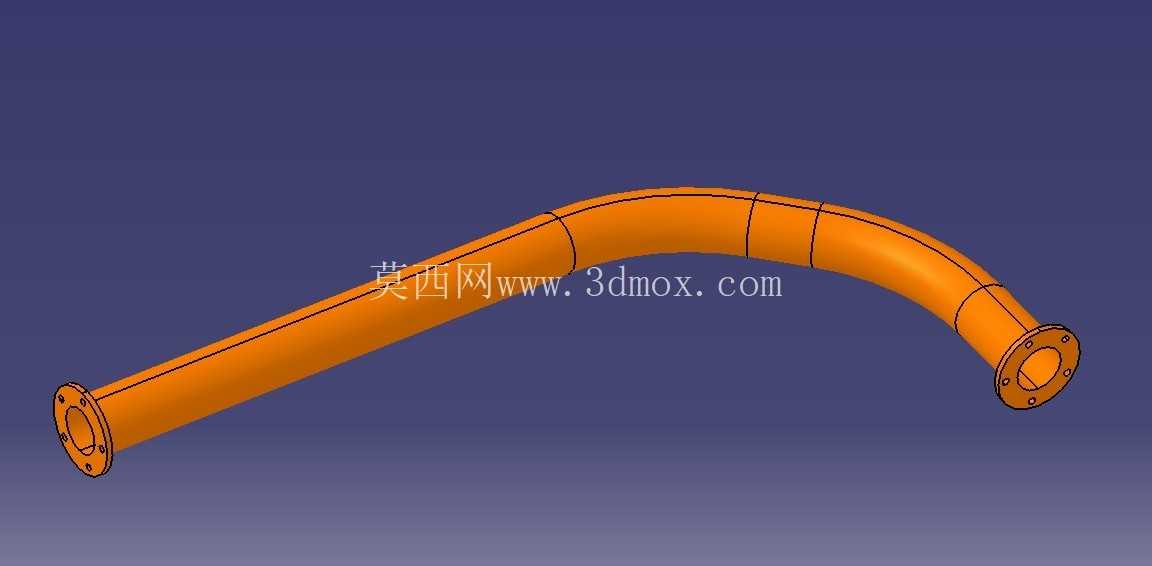

两端带连接法兰的弯型金属输送管道

　　在流体输送系统的管路布设场景里，这类带法兰的弯管是转向衔接段的核心配件，日常会出现在化工介质输送管网、车间压缩空气管路、暖通循环水系统、小型液压动力回路的走线布局中，用来改变管路的延伸方向，同时保证两端接口和直管段、阀组、设备接口的密封对接可靠性。做这个结构的三维设计时，最先要敲定的是两端法兰的安装基准面，因为现场安装时法兰端面的平面度、螺栓孔的位置度直接决定了密封垫能不能压实，会不会出现跑冒滴漏的问题，所以建模初始就把两端法兰的密封面设为平行于各自连接直管段的轴线，螺栓孔采用跨中布置的方式，避免和相邻管路的支架、其他阀件的安装空间产生干涉。

　　管身的弯曲段没有采用直角弯折的结构，而是用大曲率半径的圆弧过渡，这是考虑到输送含固体颗粒的介质时，直角弯会造成介质直接冲刷管壁外侧，短时间就会磨穿管壁，圆弧过渡能让介质顺着管壁平滑转向，降低局部紊流带来的压损，同时减少管壁的冲蚀磨损，弯曲段的曲率半径取管径的3倍，这个数值是兼顾管路转向空间和介质流动阻力的平衡值，曲率太小压损陡增，曲率太大则会占用过多安装空间，不利于紧凑布设。两端的法兰和管身采用对接焊接的结构形式，建模时特意在法兰和管身的衔接处做了1.5mm的焊接坡口预留，这个细节是给后续工艺环节留的加工余量，现场组焊时可以保证焊透，避免焊缝处出现夹渣、未焊透的缺陷，影响管路的承压能力。

　　法兰的密封面采用突面结构，密封面处做了0.8mm的凸台，安装时配合石棉橡胶垫或者金属缠绕垫就能满足中低压工况的密封要求，不需要额外加工榫槽，降低加工成本的同时也能适配绝大多数常规管路的安装标准。安装边界方面，要注意弯管转向外侧预留至少50mm的操作空间，方便后期紧固法兰螺栓、更换密封垫，两端法兰的螺栓孔要和对接件的孔位完全对中，不能强行掰扯管身对位，否则会在管身内部产生装配应力，长期带压运行时容易在焊缝处出现开裂。管身的壁厚是根据输送介质的压力等级核算的，常规1.6MPa的工作压力下，壁厚取4mm就能满足强度要求，同时不会因为管壁过厚造成整体重量过大，增加管路支架的负载。

　　设计时还考虑了管路的支撑位置，在弯曲段的重心位置预留了支架安装的管卡接触面，这个位置做了局部的壁厚加厚处理，避免管卡长期夹紧造成管壁变形，同时支撑点选在重心处可以减少管路运行时的振动传导，降低法兰连接处的疲劳应力。很多新手做这类弯管建模时容易忽略法兰螺栓孔的方位问题，要是两端法兰的螺栓孔没有对齐跨中，现场安装时就会出现螺栓穿不进去的问题，所以建模时要在装配环境里和对接的直管法兰、设备接口做对位校验，保证所有螺栓孔的位置偏差控制在0.5mm以内。另外，弯曲段的椭圆度也要控制，建模时要保证弯曲后管身的截面圆度偏差不超过管径的3%，否则会造成局部通径变小，介质流经时产生额外压损，甚至在输送粘稠介质时出现积料堵塞的问题。这类弯管在实际使用时，还要根据输送介质的特性选择对应的材质，比如输送腐蚀性介质就用不锈钢材质，输送普通水或者压缩空气用碳钢材质做防腐处理即可，三维模型里的壁厚、法兰尺寸都是按照通用公称压力标准做的参数化设计，后续调整管径、压力等级时只需要修改对应参数就能快速生成适配的模型，不用重新从零开始绘制。
