暖通系统用圆筒式管道阻尼调节构件

在商用建筑、工业厂房的暖通空调通风管路系统中，这类圆筒式管道阻尼构件是管路风量平衡、系统压力调节的核心配套部件，日常运维中承担着调整支路送风流量、平衡管网阻力、降低管路气流噪声的实际作用，区别于普通风阀的通断控制功能，阻尼构件更侧重管路系统的阻力匹配，避免局部支路风量过大导致的系统失衡，也能缓解气流高速通过变径、弯头位置产生的紊流振动，降低通风系统运行的整体噪声传递。

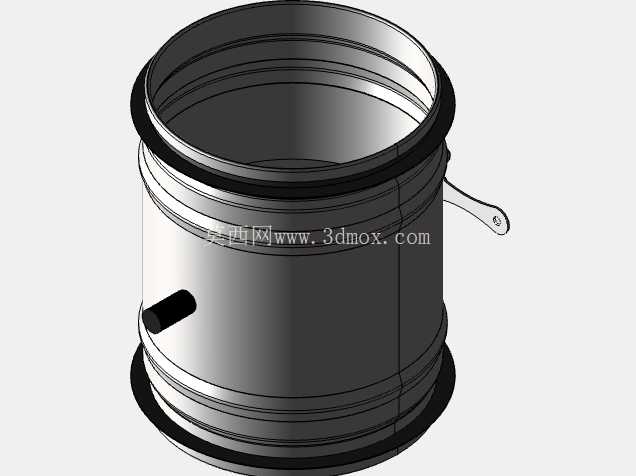

从结构设计逻辑来看，整体采用直筒式等径结构，两端设置多圈环形凸筋结构，匹配常规通风管道的插接安装需求，安装时直接套入对应管径的金属或复合通风管端部，配合卡箍即可完成密封固定，无需额外焊接或法兰转接，适配现场快装的施工需求。筒身侧壁伸出的金属拨杆是阻尼调节的操作端，拨杆与筒内的阻尼调节片联动，转动拨杆即可改变内部阻尼片的开启角度，连续调整管路的通流截面积，实现管路阻力的线性调节，拨杆端部设置定位孔，调整到对应开度后可穿入螺钉或卡销锁定位置，避免系统运行过程中气流冲击导致拨杆移位、开度变化，保障风量参数的长期稳定。筒身另一侧的短圆柱凸台，是预留的传感器安装位，可直接插接风压、风速或温度传感器，无需在管道上额外开孔，方便后期系统调试时的参数采集，也适配智能通风系统的实时监测需求，减少现场二次加工的工作量。

从安装边界来看，整体外形为同轴圆筒结构，最大外径与适配管道的外径差值控制在常规卡箍的夹紧范围内，轴向长度满足管路插接的深度要求，拨杆的伸出长度避开管道保温层的常规厚度范围，操作时无需拆除局部保温即可完成开度调整，安装时需注意拨杆的操作空间预留，避开墙体、梁柱等结构遮挡位置，保障后期运维调节的可达性。筒身两端的环形凸筋除了定位插接深度外，还能增强端部的结构强度，避免插接安装时筒口变形导致的密封不严问题，筒壁采用均匀壁厚设计，在满足结构强度的前提下控制整体重量，降低管路系统的吊挂负载，适配吊顶内隐蔽安装的承重要求。

在实际选型应用中，这类阻尼构件主要适配中低压通风系统，应用场景涵盖写字楼中央空调送风支路、工业厂房岗位送风管路、净化空调系统的风量平衡段、地下车库通风系统的支路调节段，区别于防火阀、排烟阀的消防功能属性，管道阻尼器更侧重日常运行的水力平衡调节，在系统初调试阶段，通过调整各支路阻尼器的开度，将每个送风口的风量调整到设计值范围内，避免出现近端风口风量过大、远端风口送风不足的常见问题。建模过程中需重点关注两端插接段的尺寸公差，凸筋的间距与高度要匹配通用通风管道的连接标准，拨杆的转动角度要与内部阻尼片的开度形成准确的对应关系，预留的传感器安装凸台的内径尺寸要匹配常规暖通传感器的插接外径，凸台与筒身的连接位置要做圆角过渡，减少应力集中，避免安装或运输过程中出现连接处断裂的问题。内部阻尼片的转轴位置要做同轴度约束，保证转动过程中无卡滞，阻尼片与筒壁的间隙控制在合理范围，既保证转动灵活，又避免间隙过大导致的漏风问题，影响调节精度。
