40mm法兰端150级蒸汽疏水阀主体结构

在工业蒸汽输送与换热系统的管路布局中，疏水阀是决定管网运行效率、避免水击故障的核心配套部件，这款公称通径40mm的法兰连接式蒸汽疏水阀主体，正是面向150磅级压力工况开发的核心承载结构。从现场应用场景来看，这类阀体主要适配饱和蒸汽工艺管线、换热设备末端、蒸汽伴热管网等位置，核心作用是自动阻隔蒸汽介质泄漏，同时快速排出管路内形成的冷凝水、混入的不凝性气体，避免管路内积水引发的水锤冲击、换热效率下降、管壁腐蚀加速等常见工程问题。

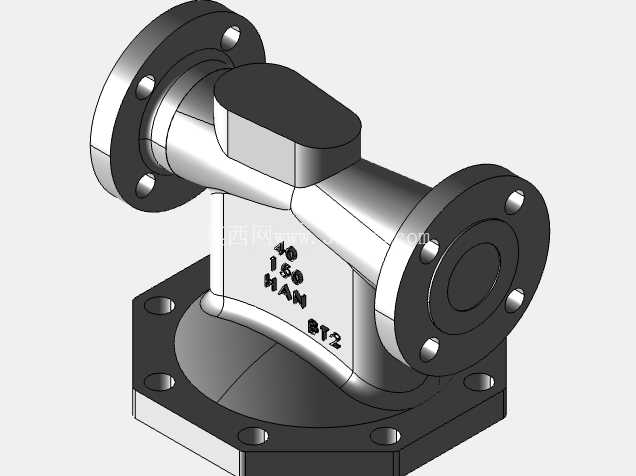

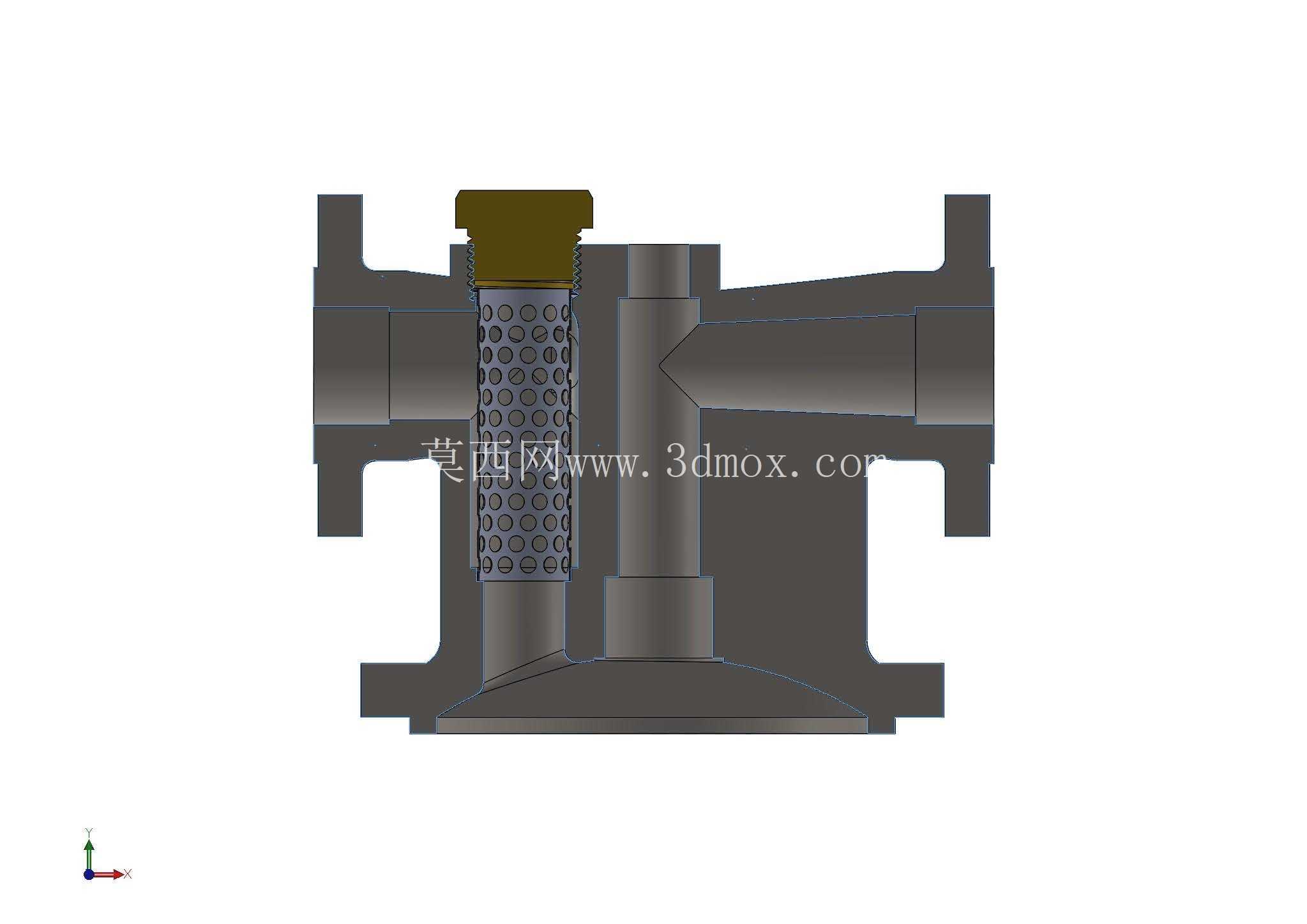

从结构设计思路来看，这款阀体采用对称式三通流道布局，两侧法兰端为同轴直通结构，可直接对接同压力等级的工艺管线，无需额外加装变径接头，减少管路泄漏点；上部预留的阀内件安装腔，可适配浮球式、热静力式等不同原理的疏水内芯，安装时只需从上部装入内件、压紧紧固件即可完成组装，后期维护拆换内件时无需将整个阀体从管路上切割拆卸，大幅降低现场运维的工作量。设计过程中对流道转角做了圆弧过渡处理，避免直角结构带来的介质流阻激增，同时减少冷凝水夹带杂质在转角处沉积堵塞的概率，流道内壁的粗糙度控制也充分考虑了长期带水运行的冲刷磨损问题，避免高速流体长期冲蚀导致阀体壁面减薄泄漏。

从安装边界与尺寸适配角度，这款阀体的法兰连接尺寸严格匹配150磅级法兰的标准孔距、密封面尺寸，现场安装时可直接与同通径、同压力等级的管线法兰配对，使用标准缠绕式垫片即可满足密封要求，不需要单独定制配对法兰。阀体下部的沉台结构可作为安装定位基准，现场做支吊架固定时可依托该结构设置支撑点，避免阀体长期受管线应力拉扯导致密封面错位。上部阀帽安装段的螺纹与密封台阶尺寸，适配通用规格的阀帽紧固件，可兼容同系列不同排量的内件替换，在不同冷凝水排量的工况点，只需更换对应规格的内芯即可满足使用要求，无需更换整个阀体，降低备件库存压力。

在实际工况适配层面，150磅级的压力等级对应饱和蒸汽工况下约1.6MPa的工作压力上限，可覆盖绝大多数厂区低压蒸汽管网、商用换热机组、中小型工业生产用蒸汽管线的使用需求。阀体的流道通径设计充分考虑了冷凝水的排放能力，在额定压差下可满足对应通径管线的最大冷凝水排量需求，不会出现排水不畅导致的管路积水问题。结构设计上还考虑了低温工况下的防冻需求，阀体下部的流道最低点无残留积液死角，在系统停机时冷凝水可完全排空，避免冬季低温环境下阀体积水结冰胀裂阀体的问题。

对于三维建模与结构设计从业者来说，这类阀体的建模过程需要重点关注几个核心尺寸的匹配：一是两侧法兰的密封面平面度、螺栓孔位置度，这直接决定了现场安装时能否顺利对接管线；二是上部内件安装腔的同轴度与台阶尺寸，这决定了内件装入后能否正常密封、动作是否顺畅；三是内部流道的壁厚均匀性，在满足压力强度要求的前提下避免局部壁厚过大导致的铸件缩松缺陷，同时控制阀体整体重量，降低材料成本。建模时还需要充分考虑铸造工艺的拔模斜度、转角处的铸造圆角，避免出现无法脱模、应力集中的结构问题，保证后续生产加工的工艺可行性。
