大口径圆管通风排气调节风阀结构

该结构面向工业通风、除尘、废气输送和厂房排风系统中大口径圆形管道的通断与风量调节需求。D750规格对应公称通径约750mm，通常安装在风机入口、除尘器进出口、车间排风支管或空调通风主干管上，用于控制气流路径、平衡支管阻力，也可在设备检修时截断管路，减少下游维护过程中的气流倒灌。

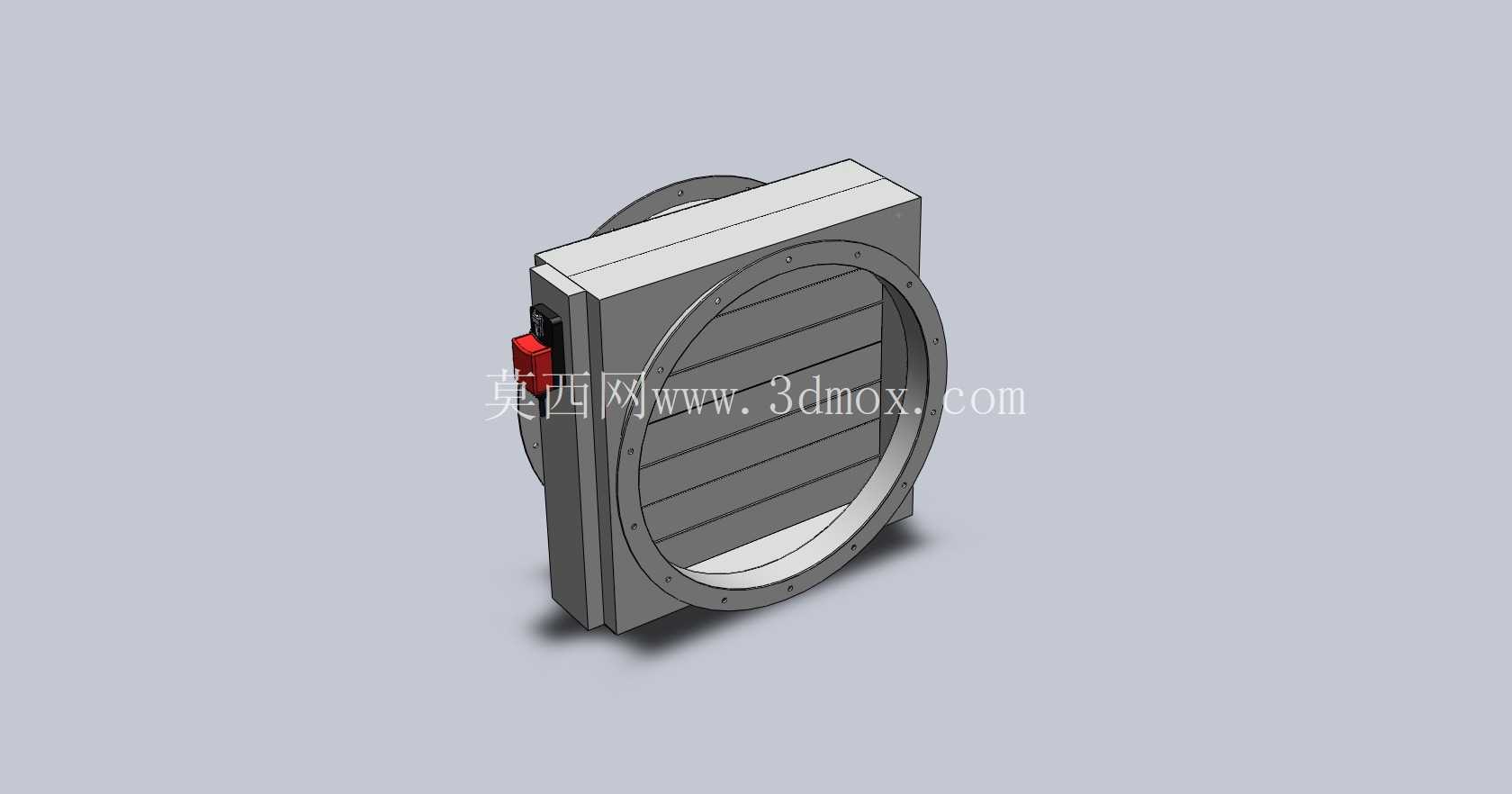

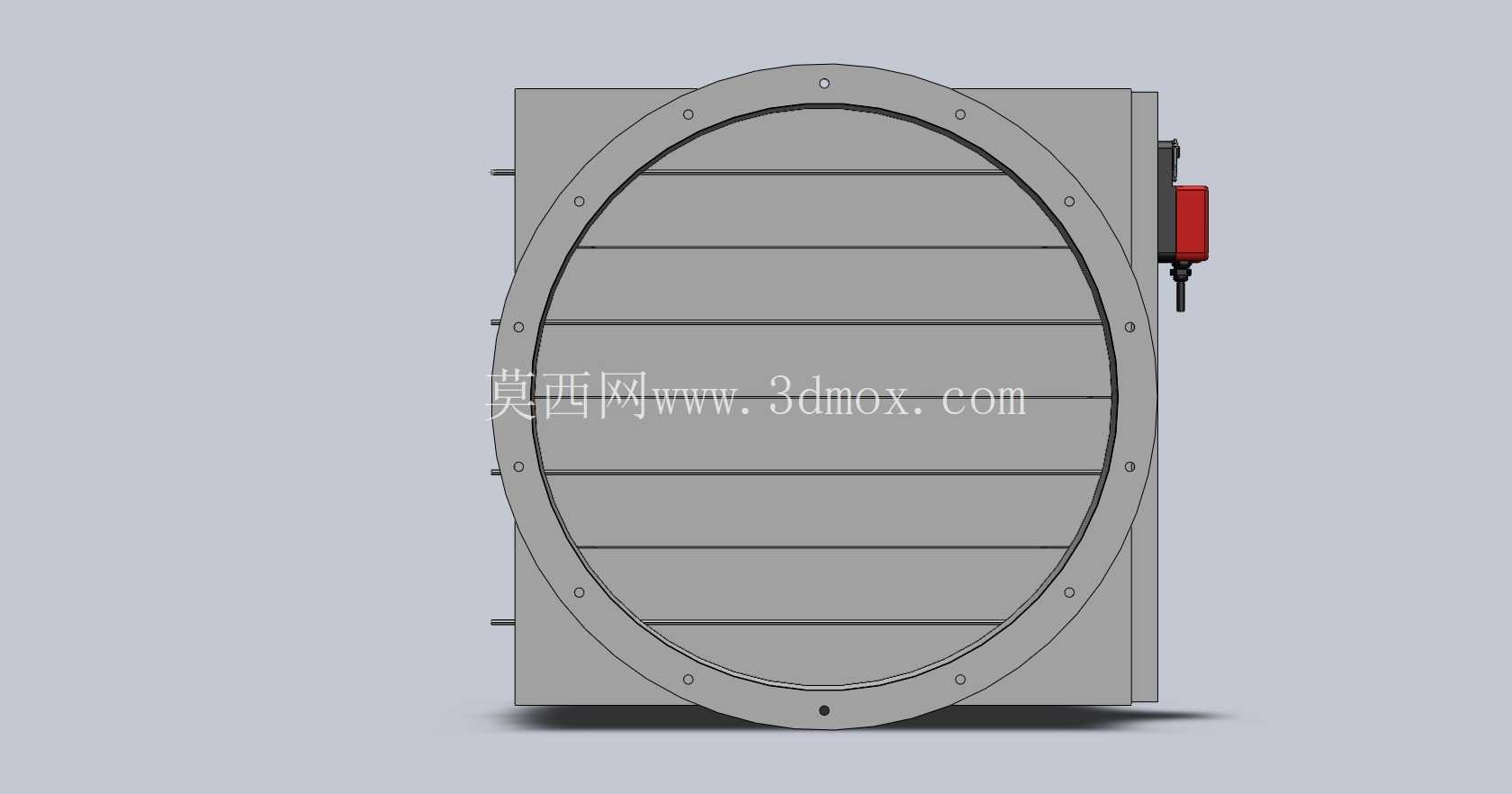

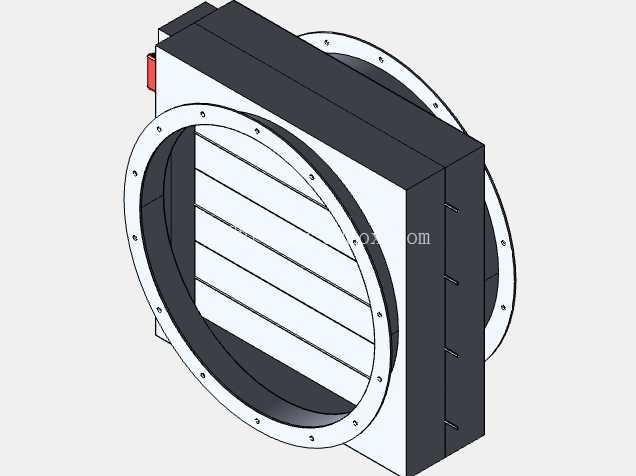

从外形看，产品一侧为圆形法兰接口，另一侧过渡到方形箱体，内部布置多片平行百叶叶片。圆形端通过均布螺栓孔与标准圆管法兰对接，方形端则容纳叶片转轴、联动机构和执行元件，使较大通径下的叶片受力更均匀。相比单瓣蝶阀，多叶结构在开启时叶片占用流道空间较小，气流能够沿叶片间隙较平顺地通过；在关闭时，各叶片边缘相互贴合，形成连续密封面，适合大截面管道的低中压通风工况。

建模时需要重点处理圆方过渡区域。圆形法兰与方形阀体之间并非简单拼接，而是通过过渡板、加强筋和焊接轮廓形成刚性连接。法兰端面需保持平面度，螺栓孔分布圆、孔径和孔位数量应与配套管道法兰一致；阀体侧板承受叶片转轴传来的交变载荷，板厚、轴座位置和外侧加强结构都要在三维中明确表达。若只建立外观曲面，后续出工程图或进行干涉检查时，容易遗漏轴端支撑、联动杆行程和螺栓装配空间。

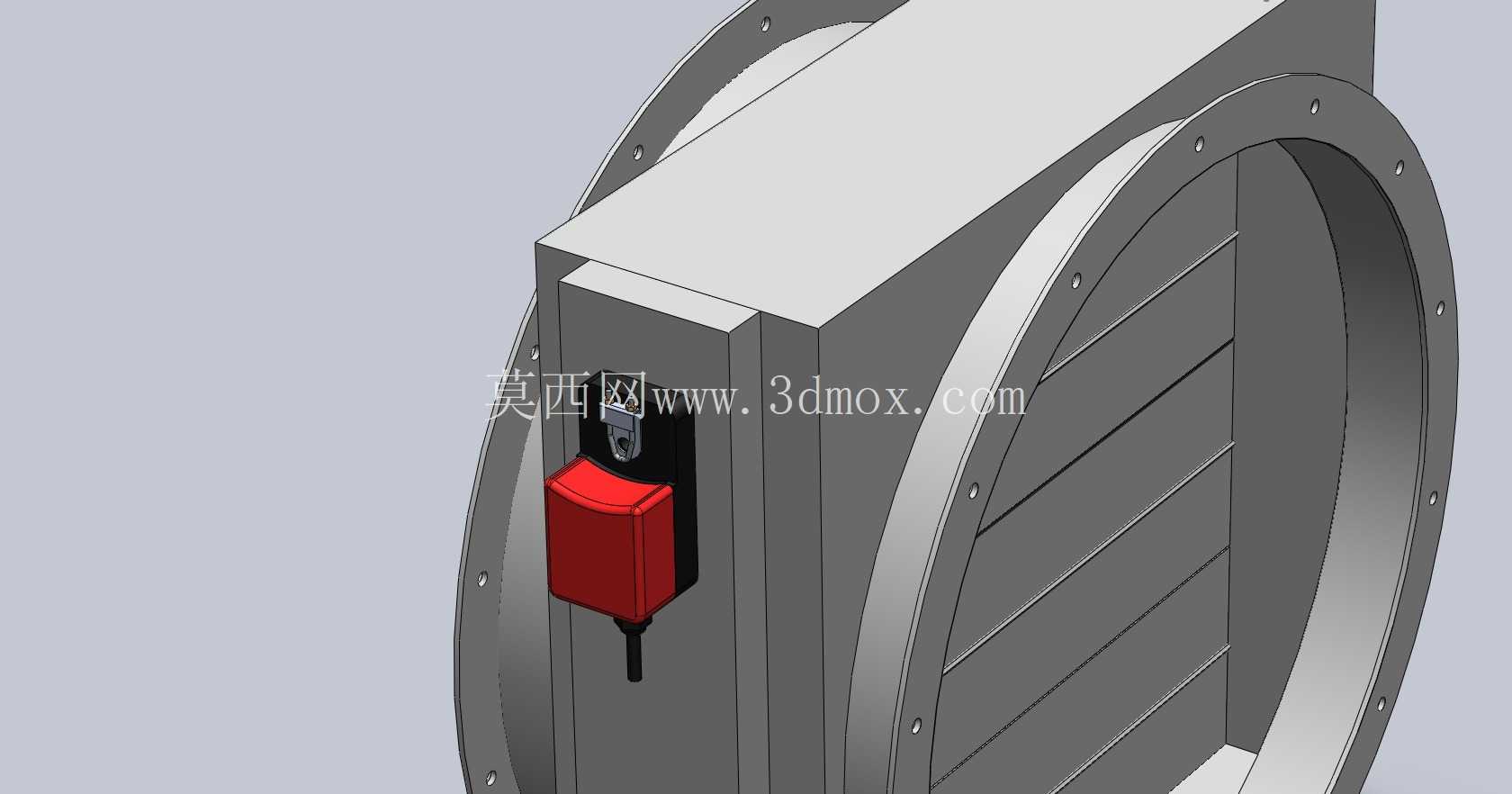

叶片采用横向多层布置，转轴沿阀体宽度方向贯穿，叶片之间通过连杆实现同步转动。执行端设置在阀体侧部，红色部件可理解为手动或电动执行机构的安装位置，其输出轴与叶片联动机构连接。设计时应保证执行器扭矩能够克服叶片两侧压差、轴承摩擦和积尘阻力；对于含尘气流，转轴穿出位置还需考虑密封或防尘结构，避免粉尘进入轴座造成卡滞。

安装边界方面，圆形法兰外径、螺栓孔中心圆直径和法兰厚度决定了管道对接尺寸；方形阀体的长宽高决定了设备在管路中的占位，侧部执行机构还需预留检修和操作空间。三维布局时不能只看管径，应把阀门全开、全关以及执行器转动范围内的包络体全部检查一遍，尤其要确认阀体与支吊架、保温层、检修平台和相邻弯头之间不发生干涉。管道中心线高度、法兰端面位置和侧向执行件轮廓，都是现场安装前需要核对的关键边界。

在实际选型中，这类风阀常用于常温空气、含尘气体或低腐蚀性气体输送。若系统风量较大，单靠管道直径估算并不充分，还应结合叶片开启角度、阀前后压差、泄漏等级和驱动方式判断。手动结构适合不频繁调节的支管，电动或气动执行则适合远程联锁、风机启停联动以及除尘系统自动控制。模型中将阀体、叶片、法兰、轴系和执行接口分层表达，有利于设计人员在总图布置时直接校核安装空间，也便于后续拆图、统计材料和加工焊接。

结构细节上，法兰与圆管连接端应保留足够的焊缝位置，阀体四角宜避免应力集中，叶片关闭位应设置限位面，联动杆在阀体外或检修侧的运动轨迹不能超出维护空间。对于除尘系统，还需注意阀体积尘问题，叶片形状和底部轮廓应尽量减少粉尘沉积死角。整体建模以真实装配关系为核心，既体现圆管接口与方形阀箱的过渡逻辑，也保留了多叶联动风阀在通风管路中的工程特征。
