外螺纹连接式圆形法兰盘结构设计

在管路系统搭建与设备端口对接的现场，这类带外螺纹的圆形法兰件承担着刚性转接与密封定位的双重作用，常见于水处理管路、液压站外接端口、工业罐体侧壁引出接口以及中小型工艺管线的分段连接位置。区别于平焊法兰直接与管道对焊的装配逻辑，该件下端加工出连续外螺纹，可直接旋入带内螺纹的设备基座、阀体端口或者预制内丝管段，上端的圆盘法兰面则通过螺栓与配对法兰压紧，实现螺纹快装与法兰密封两种连接形式的过渡，在需要频繁拆装维护、又要保证端面密封可靠性的工位上实用性很强。

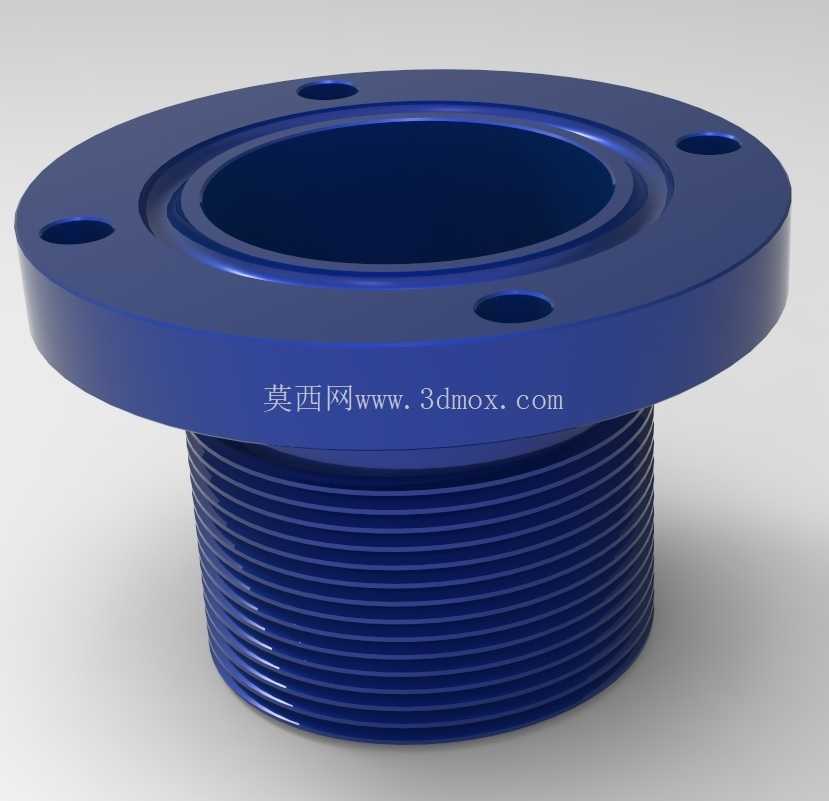

从结构细节来看，上端法兰盘为整圆平板形态，盘面上沿圆周均匀分布四个贯通螺栓孔，孔位避开中心通腔，装配时螺栓从孔中穿过，配合螺母锁紧即可将两侧对接面压合。法兰盘下端面与螺纹段衔接处做了台阶过渡，既避免螺纹根部应力集中，也能在旋装时提供轴向定位面，保证螺纹拧入到位后法兰端面保持水平，不会出现偏斜导致密封垫压合不均。中心为全通式内腔，介质可无阻碍穿过，流道内壁与法兰上端面的沉台槽位衔接，该沉槽用于嵌入密封垫片，锁紧后垫片被限制在槽内，不会受介质压力冲移，也能避免装配时垫片错位。

下端圆柱段的外螺纹采用标准管螺纹规格设计，牙型规整，螺距均匀，旋合长度覆盖整个圆柱段，足够的螺纹啮合圈数可以承受管路内压产生的轴向推力，同时螺纹副本身在缠绕生料带或配合螺纹密封胶后，可实现螺纹旋合处的静密封，防止介质从螺纹间隙渗漏。法兰盘上端面的内圈做了凸起的环形止口，对接配对法兰时该止口可嵌入对方的对应凹槽，起到径向对中作用，不用人工反复调整同轴度，就能保证两侧流道对齐，减少介质流经接口时的紊流与压损。

建模过程中首先以中心轴线为基准建立旋转特征，先绘制法兰盘厚度、螺纹段外径、中心通径的半剖面轮廓，旋转生成主体毛坯，之后在法兰盘草图上圆周阵列四个螺栓安装孔，拉伸切除生成贯通孔，再绘制端面密封槽与定位止口的轮廓，通过切除特征成型。螺纹部分优先采用真实牙型扫描切除的方式建模，保证牙型角度、螺距与实际加工参数一致，装配仿真时可以准确检测螺纹旋合行程与干涉情况，避免现场装配出现螺纹咬死或者旋入深度不足的问题。所有尖角位置都做了小圆角过渡，尤其是法兰盘与螺纹段衔接的根部圆角，对应实际加工时的铸造或车削退刀结构，也能降低承压时的应力集中系数，避免长期受水压、油压交变载荷后根部产生裂纹。

安装边界方面，法兰盘外径大于下端螺纹段，四个螺栓孔的分布圆直径决定了配套螺栓的规格与扳手操作空间，选型时需要确认配对法兰的孔距、通径与本件完全一致，螺纹段的长度要匹配被旋入基座的内螺纹深度，既不能旋入过深顶坏基座内部结构，也不能啮合长度不足导致连接强度不够。法兰上端面预留的密封槽尺寸适配标准橡胶垫片或金属缠绕垫，装配时垫片压缩量控制在合理区间，既能封死介质通路，也不会因压合力过大损坏垫片。该类零件材质多选用碳钢镀锌或者不锈钢，碳钢件成本较低，适用于普通水、压缩空气等常规介质工况，不锈钢件耐腐蚀性更强，可用于化工流体、食品管路等有防锈防污染要求的场景。

在设备改造场景中，当原有设备端口仅预留内螺纹接口、而后续管路需要采用法兰形式对接阀门、泵体时，不需要额外焊接转换接头，直接使用该螺纹法兰即可完成转接，减少现场焊接工作量，也避免焊接变形影响端口密封性能。日常维护时松开法兰侧螺栓即可断开后续管路，不需要将整个件从基座螺纹上旋下，检修效率远高于纯螺纹连接的管路接头。结构上没有复杂的异形曲面，全部特征均可通过普通车削、钻孔工序完成，加工工艺性好，制造成本低，是管路转接工位非常通用的一类连接零件。
