气动管路快插式连接乳头接头

在车间气动回路、小型流体输送管路以及自动化设备的气源分配环节，这类端头接头是最常被用到的基础连接件之一。它一端做成光滑的球形/锥面过渡端头，用来插入柔性气管、软管内部，靠软管自身抱紧力或者配套卡箍实现密封；另一端带外螺纹与六角拧动面，直接旋入阀体、气缸、气源处理件或者设备面板的内螺纹孔，完成硬接口到软管路的转接。

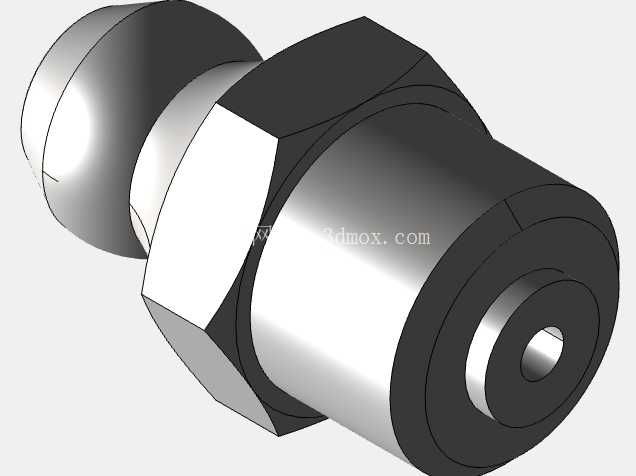

从结构上看，零件沿轴线分成三段功能区。最左侧的插入段采用大圆弧球面收口，没有尖锐棱边，软管套入时不会割伤胶管内壁，长期受气压脉动也不容易在切口位置产生疲劳裂纹；球面之后是一小段圆柱导向面，直径和软管内径匹配，插入后能撑紧管壁，避免通气后管子被压力顶脱。中间的六角棱柱是扳手受力位，六方对边尺寸按标准管接头规格选取，装配时用开口扳手或者活动扳手卡住此处施加扭矩，既不会打滑，也不会把力传到螺纹段造成牙型损伤。六角左侧的轴肩是安装限位面，螺纹拧紧后这个端面贴紧对接件的密封面，中间可以垫紫铜垫圈或者聚四氟乙烯生料带，阻断介质沿螺纹间隙外泄。右侧圆柱段内部加工出外螺纹，螺纹规格和常用气动辅件统一，端面中心开出轴向通孔，整条流道从左端球面顶端一直贯通到右端面，气流或者低压液体通过时沿直线流动，局部压损很小。

建模过程中先以回转轴线为基准绘制半剖面轮廓，用旋转特征生成主体回转面，再在中部拉伸切除出六方结构；中心孔通过二次旋转切除完成，孔口位置做了微小倒角，去除机加工毛刺。球面与圆柱衔接处、六方与回转体交接的棱线都保留了清晰的倒角与圆角，既还原车削加工后的真实形态，也避免应力集中。外螺纹部分按机械制图惯例以简化圆柱面表达，工程出图时再标注螺纹代号与公差等级，三维装配时可以和对应内螺纹孔顺利配合，不会出现干涉。

实际选型时要先确认三个边界尺寸：一是右端螺纹的公称直径与螺距，必须和对接元件的内螺纹完全一致；二是左端插入段的外径，要等于所选软管的内径，过细会漏风脱管，过粗则装配困难甚至把软管撑裂；三是六方对边尺寸与整体轴向长度，要核对设备上的操作空间，保证扳手可以在相邻管路、机架之间顺利摆入拧紧。安装路径上要保证接头轴线和软管走向尽量顺直，不要在接头根部让软管急弯，否则长期弯折会造成气路不畅、软管过早开裂。

这类接头广泛用在包装机械气动夹爪回路、电子厂流水线气源支管、木工设备吹气除尘管路、实验室小型液体输送装置里，承担硬接口到软管路的过渡角色。结构虽然简单，但每一段轮廓都对应明确的装配与密封功能：球面引导插入、圆柱面撑紧管壁、六方传递拧紧扭矩、轴肩限定旋入深度、外螺纹完成刚性连接、中心通孔保证介质通流。三维模型完整还原了各段的直径比例、六方方位与端面细节，导入装配体后可以直接检查管路走向、扳手空间以及相邻零件的间隙，也能据此生成工程图指导车削加工，对做气动系统布置、非标设备管路设计的工程师来说，是管路库中很实用的一类标准元件。
