90度内外锥螺纹对接弯管结构设计

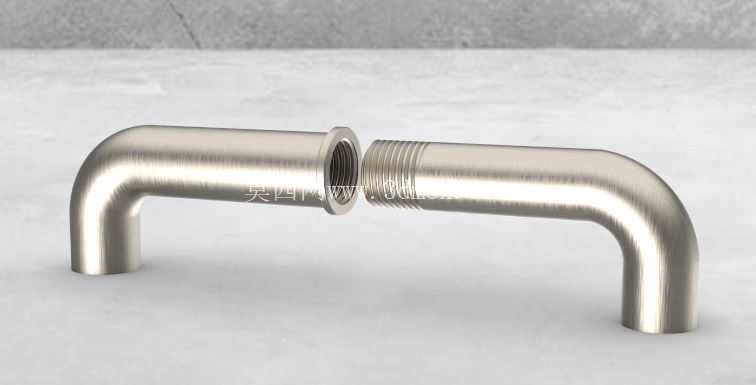

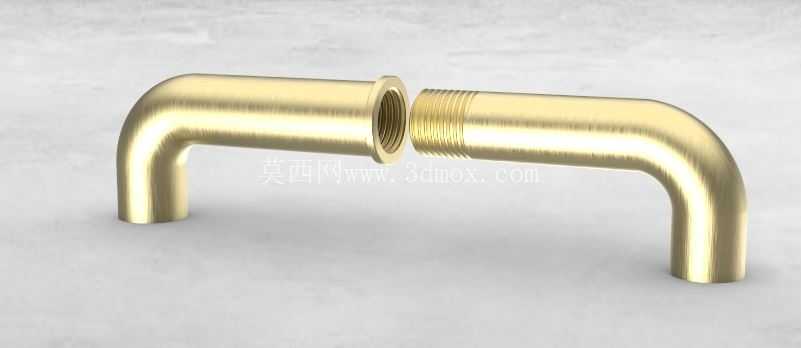

　　在液压管路、气动输送、低压流体配送系统的管路布设场景中，经常会遇到管路直角转向同时需要分段对接的需求，这类场景下如果采用标准直螺纹弯头搭配外接接头的组合方案，不仅会增加管路连接节点数量，提升泄漏风险，还会占用更多安装空间，在紧凑布设的设备内部管路中很难适配。这款内外锥螺纹对接弯管，就是针对这类直角转向+中间对接的复合需求设计的管路连接件，两端分别采用内锥螺纹与外锥螺纹结构，无需额外搭配转接头即可实现两段同规格管路的90度转向对接。

　　从结构设计逻辑来看，锥螺纹的密封特性是这款管件的核心设计依据，不同于直螺纹需要搭配密封圈或密封胶实现密封，锥螺纹依靠牙型的锥度配合，在拧紧过程中内外螺纹的牙侧会逐渐挤紧，依靠螺纹牙本身的变形填充配合间隙，既能实现足够的连接强度，也能满足中低压工况下的密封要求，适合油气、压缩空气、常温清水等常规流体介质的输送场景。弯管部分采用等通径设计，弯曲半径参考管路布设的常用最小弯曲半径取值，既避免弯曲半径过小导致的管路通流截面收缩、流阻增大问题，也不会因为弯曲半径过大造成安装空间浪费，弯管段的壁厚根据常用公称压力下的管材壁厚标准取值，保证在额定压力下不会出现管壁开裂、变形问题。

　　两端的螺纹段长度经过匹配设计，内螺纹端的有效螺纹深度满足外螺纹端拧入后的密封长度要求，不会出现拧入深度不足导致的螺纹脱开、密封失效问题，外螺纹端的端部做了轻微的倒角处理，既方便对接时的螺纹对中，也能避免螺纹端部的毛刺在安装时刮伤内螺纹牙型，影响配合精度。在安装边界层面，这款弯管的两个接口轴线呈90度垂直布局，安装时需要预留的操作空间与同规格90度弯头基本一致，由于对接功能直接集成在弯管本体上，相比传统弯头加直接头的组合，轴向安装尺寸可以缩短近一个接头的长度，在设备内部的狭小管路舱、机床润滑管路、小型气动设备的气路布设场景中，能够有效降低管路布设的空间占用，减少连接点的密封隐患。

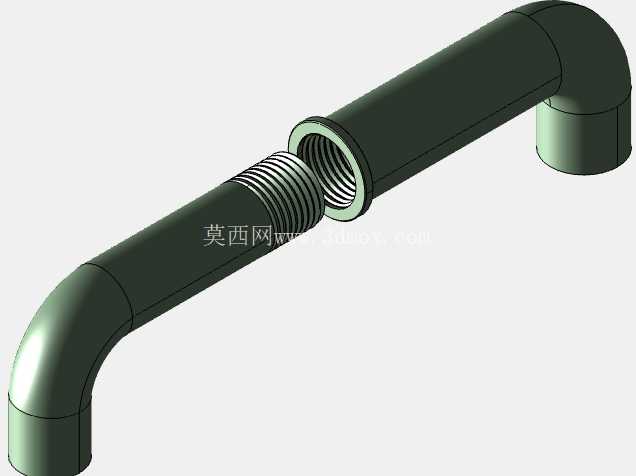

　　实际选型使用时需要注意，锥螺纹的配合拧紧力矩需要控制在合理区间，力矩过小会导致密封不充分出现介质渗漏，力矩过大则可能造成螺纹牙塑性变形，甚至导致薄壁弯管的螺纹段开裂，安装时可以根据管路材质与公称压力参考对应的力矩标准操作。另外这款管件的两端螺纹为同规格锥螺纹，对接时不需要额外区分进出方向，两段管路分别对准内外螺纹端拧紧即可完成转向对接，相比多零件组合的连接方案，零件数量更少，安装步骤更简洁，也减少了不同零件配合公差累积带来的安装偏差问题。从建模逻辑来看，这款弯管的建模过程需要先确定弯管的中心路径，按照弯曲半径绘制90度圆弧段，两端分别延伸出对应螺纹段长度的直线段，基于通径与壁厚扫描出弯管的基体结构，之后分别在两端的直线段上切除或扫描生成对应的内、外锥螺纹特征，螺纹的牙型、锥度、螺距都严格遵循对应锥螺纹的标准参数，保证加工后能够与标准同规格锥螺纹管路实现可靠配合，建模时还需要注意弯管弯曲段的壁厚均匀性，避免扫描过程中出现局部壁厚过薄的问题，影响零件的承压能力。
