带侧通接口双法兰连接金属管道结构

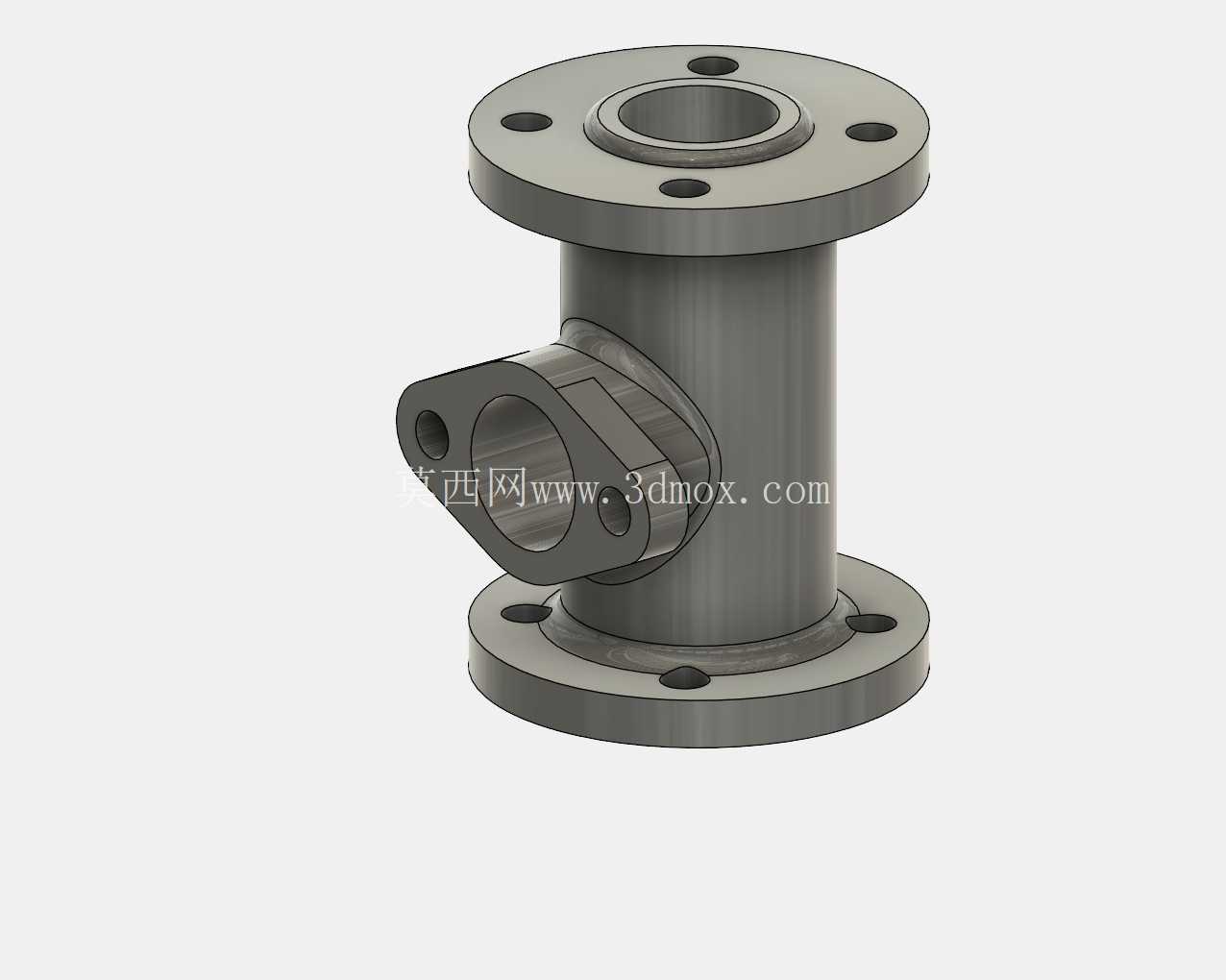

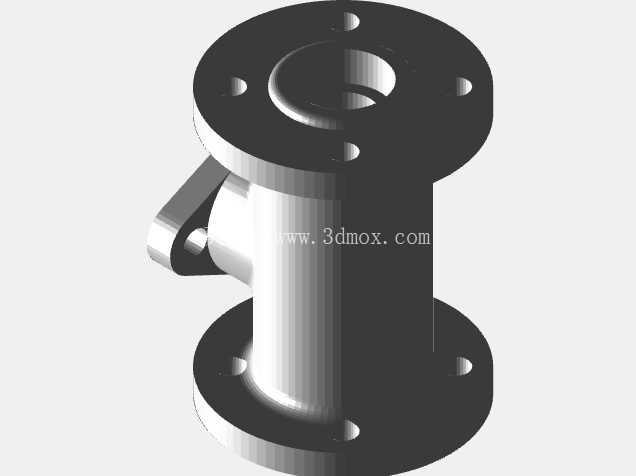

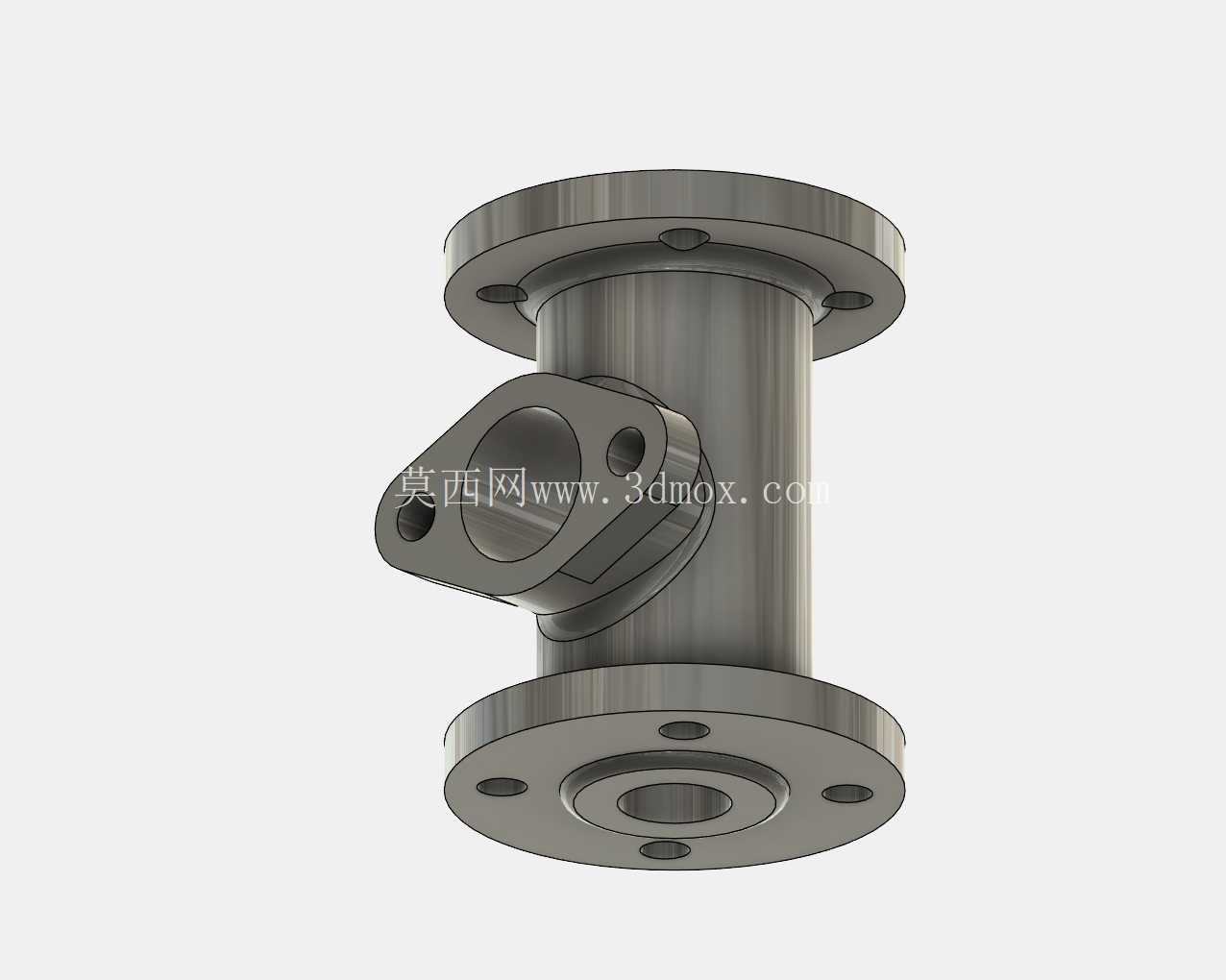

　　在工业流体输送系统的布局搭建中，这类带侧通接口的双法兰金属管道是管路分支转向场景里的常用构件，日常在化工介质输送、市政给排水支管接驳、暖通空调循环水支路、小型设备冷却回路等场景都能见到它的应用，区别于普通直通管道，它不需要额外加装三通接头就能实现主路通流同时侧向引出支路，能减少管路连接节点，降低泄漏风险点。从结构设计来看，主体采用上下两端带法兰盘的直通筒体作为主流通通道，筒体侧壁斜向引出一个同材质的侧通接口，侧通接口与主筒体的衔接位置做了圆弧过渡处理，避免流道突变造成的介质紊流、压损增大问题，同时过渡区域的壁厚做了局部加厚，抵消分支位置的应力集中，不管是承受管路内压还是外部安装载荷，都能避免衔接位置开裂。

　　上下两端的法兰盘采用标准法兰连接尺寸设计，盘面上均匀分布多个螺栓安装孔，安装时可以和上下游同规格的法兰管件、阀门、设备接口通过螺栓紧固，配合密封垫片就能实现可靠的端面密封，不需要额外加工焊接坡口，现场安装拆卸都很便捷，适合需要定期拆解维护的管路节点。侧通接口的轴线与主筒体轴线呈固定夹角，这个角度是根据常规支路布设的空间需求设定的，既可以满足侧向引出管路的走向要求，又不会因为角度过小造成介质分流时的阻力激增，侧通接口的端面同样可以适配对应规格的连接构件，方便外接支管、仪表或者小型控制阀门。

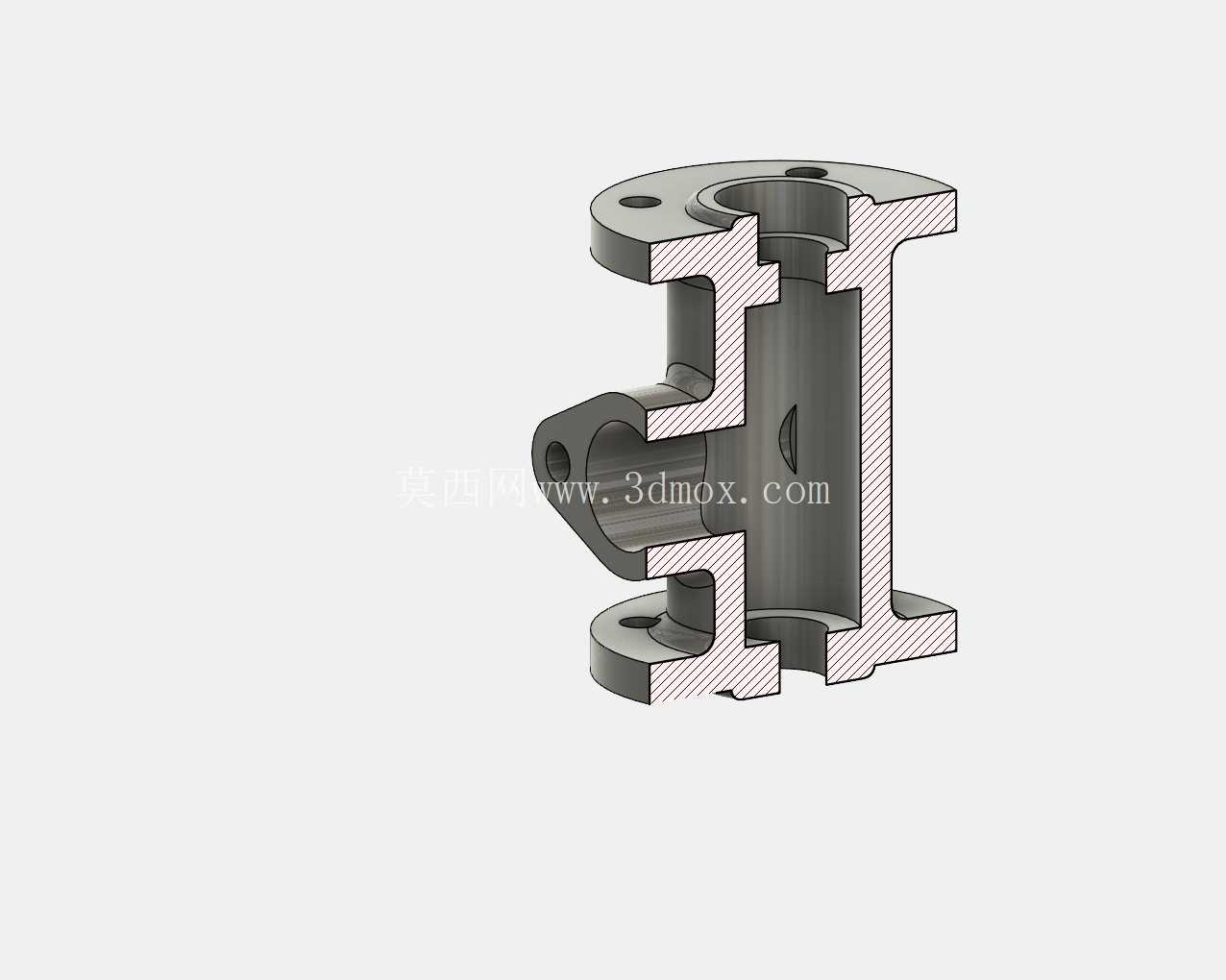

　　从安装边界来看，这类管道的整体轴向长度、法兰盘外径、螺栓孔中心距都遵循通用管路配件的尺寸规范，在做管路排布三维设计时，可以直接调用该模型匹配现有管路的安装空间，不需要额外调整相邻构件的位置，侧通接口的外伸长度经过核算，不会和周边的管路支架、相邻管线产生安装干涉，预留了足够的螺栓紧固操作空间，现场施工时不需要做额外的切割修配。设计过程中优先考虑了流道的顺畅性，主筒体的内壁做了等径设计，没有突兀的变径结构，介质从上端法兰流入后，大部分沿主筒体向下从下端法兰流出，小部分通过侧通接口分流到支路，流道内没有死角，不容易积存介质杂质，适合输送带有少量固体颗粒的流体或者洁净度要求较高的循环介质。

　　材质选用上适配常规金属管路的使用要求，结构强度可以满足中低压管路的工作压力需求，法兰盘的密封面采用平面密封结构，适配常用的橡胶垫片、金属缠绕垫片等密封件，不需要定制特殊密封件就能实现可靠密封。在做设备配套的管路设计时，这类构件可以直接集成在设备的进出水管路组里，比如小型换热设备的循环水进出口、空压机的气路分支节点，都可以用它来简化管路结构，减少装配零件数量，降低整体管路的成本和装配工作量。建模过程中对法兰盘的螺栓孔位置、侧通接口的衔接圆角、筒体壁厚都做了精确的参数化设定，每一处尺寸都匹配实际加工的工艺要求，比如法兰盘和主筒体的衔接位置做了焊接坡口的预留结构，如果是采用焊接工艺生产的话，不需要后续二次加工就能直接施焊，侧通接口和筒体的相贯线处理完全符合实际焊接加工的成型形态，不会出现建模时的几何错误，导入到装配环境中可以直接做干涉检查、管路仿真分析，不需要再做几何修复。
