316L不锈钢圆柱储水罐体结构设计

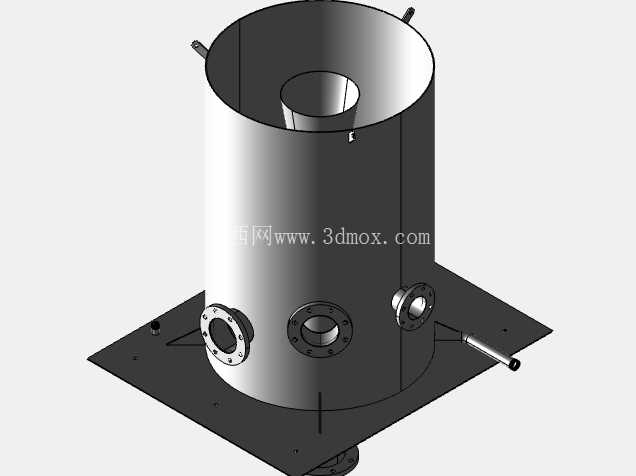

　　在民用供水、中小型工业循环水系统以及户外应急供水站点的布设场景中，立式圆柱储水罐体是核心的储水承载单元，这款采用1.4404也就是316L不锈钢材质设计的圆柱储水罐体，针对饮用水存储、轻度腐蚀性工业水体暂存的需求做了定向结构优化，区别于普通碳钢衬塑罐体，全不锈钢材质的本体可以避免衬层脱落带来的水质二次污染问题，同时在沿海高湿高盐雾的安装环境下，316L材质的抗晶间腐蚀性能可以大幅延长罐体的无维护使用周期。从结构布局来看，罐体采用立式直筒段加平底安装座的设计，直筒段的径高比经过流体静置沉降的模拟验证，既可以保证进水时水流不会过度冲击罐底沉积的杂质，也能让出水时的液面波动控制在合理范围，避免空气进入出水管道造成气蚀。

　　罐体底部的方形安装底板是整个结构的承载基础，底板上预留的安装孔位按照常规混凝土基础的预埋螺栓间距做了匹配设计，安装时不需要额外做转接支架，直接通过膨胀螺栓或者预埋螺栓就能完成罐体与基础的固定，底板与罐体直筒段的连接位置采用了连续满焊的结构，同时在焊缝外侧加设了三角形加强筋板，避免罐体满载时焊缝位置受交变应力出现开裂。罐体侧壁的接口全部采用标准法兰连接结构，不同通径的法兰分别对应进水、出水、排污、液位检测以及溢流的功能，其中靠近底板位置的大口径法兰为排污口，安装时对接排污管道可以在罐体维护时彻底排空罐内的沉积杂质，中部位置的两个等径法兰分别为日常进水和出水接口，高位的小口径接口为溢流口，当进水电磁阀失效液位超过安全阈值时，多余的水体可以通过溢流口直接排出，避免罐体承压过载。

　　罐体顶部预留的中心接口用于安装液位传感器或者呼吸阀，当罐内水体进出造成气压波动时，呼吸阀可以自动平衡罐内外的气压，避免罐体被负压抽瘪或者正压超压变形，顶部两侧的小型吊耳是为了现场吊装转运设计，吊装时吊索直接连接吊耳就可以平稳起吊整个罐体，不需要额外捆绑罐体本体，避免吊装过程中刮伤罐体表面的钝化层。设计过程中针对罐体的壁厚做了等强度校核，直筒段的壁厚按照0.6MPa的静水压力做了计算，底部位置因为承受的水压最大，在靠近底板的直筒段位置做了局部加厚处理，既可以保证整体结构强度满足满载承压的要求，也不会因为整体壁厚过大造成材料浪费。

　　罐体内部的中心筒结构是为了配合进水导流设计，进水管道接入中心筒后，水流会沿着中心筒的内壁缓慢流到罐底，避免进水直接冲击罐内水体造成湍流，减少罐底杂质被水流卷起影响出水水质的问题。现场安装时需要注意，罐体的基础平面度误差要控制在每米2mm以内，避免安装后罐体出现倾斜造成局部应力集中，法兰对接时要采用匹配压力等级的密封垫片，螺栓对角均匀紧固，避免法兰密封面出现渗漏。日常运行过程中，罐体的外部不需要做额外的防腐涂层，只需要定期清理表面的积尘即可，相比传统的碳钢罐体，这款不锈钢罐体的后期维护成本可以降低60%以上，同时因为材质符合食品接触级的要求，也可以直接用于直饮水系统的储水环节，不需要额外做内壁防腐处理。在三维建模过程中，所有法兰的连接尺寸都按照现行的管法兰标准做了参数化绘制，设计人员在做系统集成时，可以直接调用对应的接口模型对接管道组件，不需要重新测绘法兰尺寸，能有效缩短整个供水系统的设计周期，安装底板的孔位也做了参数化设置，如果需要适配不同的安装基础，只需要调整孔位的间距参数就可以快速生成适配的安装底板结构，不需要重新绘制整个罐体模型。
