多棱面变径过渡连接结构三维建模

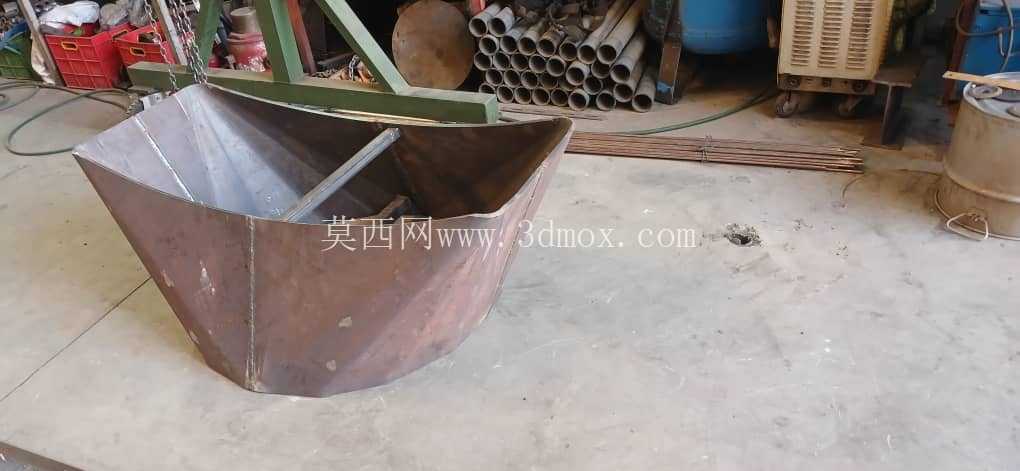

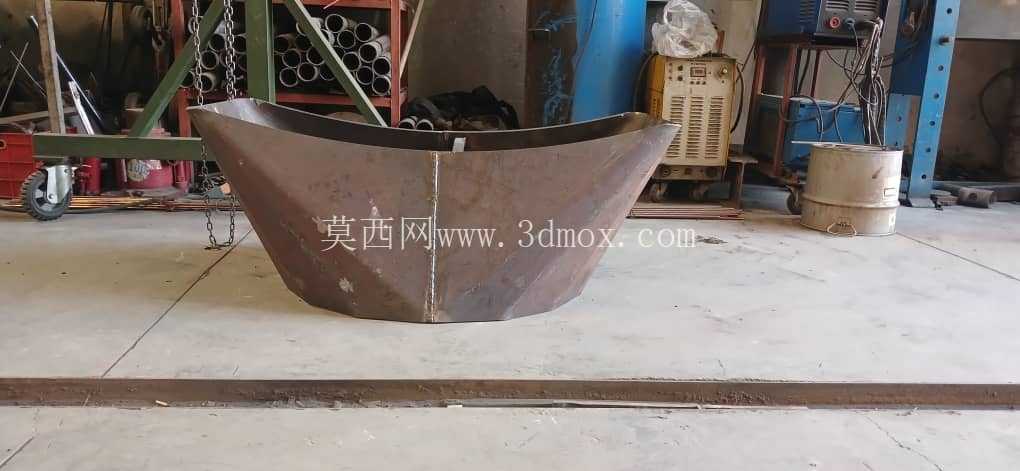

　　在工业管路布设、通风系统搭建、物料输送通道设计的现场场景里，不同截面尺寸、不同轮廓形态的通道衔接，一直是结构设计中需要兼顾流体性能、加工成本、安装适配性的核心环节。这款多棱面变径过渡结构，正是针对非等径通道的平顺衔接需求设计，区别于常规的圆弧面锥形过渡，其采用多平面拼接的折面构型，在满足流道平滑过渡的基础上，大幅降低了钣金加工的下料与折弯难度，适合小批量定制化的管路改造项目使用。

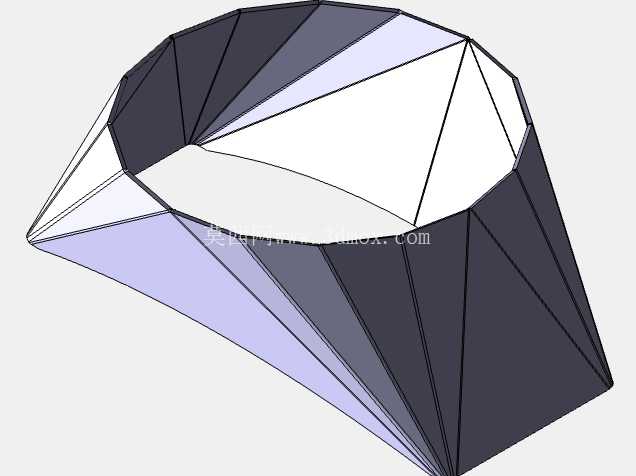

　　从实际应用场景来看，这类过渡结构常出现在除尘系统的风管变径段、粉体输送管道的口径转换处、通风设备的进出风口衔接位置，尤其是在现场安装空间受限、无法采用大长度圆弧锥段的工况下，折面构型可以通过调整每个棱面的倾斜角度，在较短的轴向距离内完成口径变化，同时控制流道内的涡流产生概率，降低风阻与物料堆积的风险。设计过程中，首先需要确定两端连接边界的轮廓参数：一端为适配大尺寸通道的多边形接口，另一端为对接小尺寸管路的对应轮廓，两个接口的中心轴线可根据现场安装需求选择同轴或偏心布置，每个棱面均为独立的平面钣金件，相邻面之间通过折弯边或者焊接拼缝连接，所有拼接棱线均从大端接口的顶点平滑延伸至小端接口的对应顶点，保证整个流道内壁没有突兀的凸起或者凹陷，避免输送过程中出现物料挂壁、气流紊流的问题。

　　从安装边界来看，结构两端的法兰边或者插接段尺寸需要匹配对接管路的标准口径，整体轴向长度可根据现场预留的安装空间调整，每个棱面的折弯角度经过精确计算，确保拼接完成后整体结构的形位公差满足管路密封要求，不会出现对接错位、拼接缝隙过大的问题。相较于传统的卷板锥形过渡件，这种多棱面结构不需要大型卷板设备，仅通过数控等离子下料、折弯机折边即可完成加工，对于现场维修、临时管路改造的场景适配性更强，同时折面结构自身的刚性优于等厚度的圆弧面结构，在负压通风工况下不容易出现吸瘪变形，不需要额外增加加强筋结构，能有效降低整体重量与材料成本。

　　在流道性能设计上，每个棱面的倾斜角度经过流场模拟验证，在口径变化的过程中，气流或者物料的流向改变角度控制在合理范围内，避免局部流速突变造成的噪音增大、管路磨损加剧问题，尤其是在输送颗粒状物料的场景下，平滑的折面过渡可以减少物料对管壁的冲刷，延长结构的使用寿命。结构的壁厚选择根据输送介质的特性、工作压力等级确定，常规通风工况下采用薄镀锌钢板即可满足强度要求，输送磨损性较强的物料时可更换为耐磨钢板或者增加内壁耐磨衬层，所有拼接焊缝均采用连续密封焊，保证整个过渡段的气密性，避免出现漏风、漏料的问题。在实际安装过程中，该过渡结构可通过法兰螺栓连接、插接抱箍固定等多种方式与前后段管路对接，不需要复杂的调整工装，折面的外轮廓也方便现场做保温层包覆，适合暖通、环保、物料输送等多个行业的管路系统使用。
