可3D打印一体化文丘里管实验构件

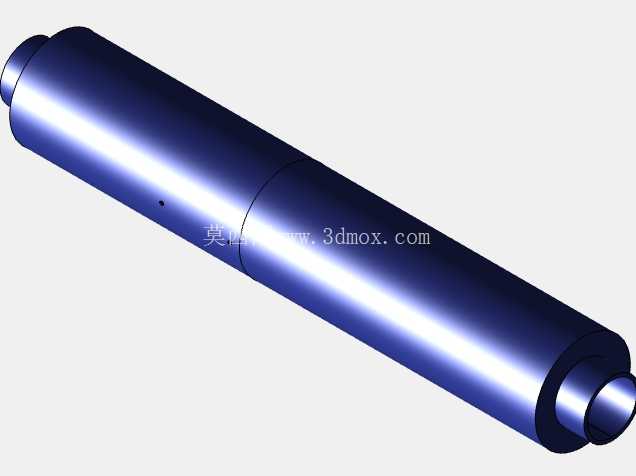

　　在流体力学实验教学、小型流体管路测试场景中，文丘里管作为经典的差压式节流测量元件，其加工精度、内壁顺滑度直接影响流量标定的实验数据偏差。常规机加工文丘里管多采用金属棒料车削成型，需要依次完成入口圆柱段车削、收缩锥面加工、喉道精车、扩散段锥面加工多道工序，小批量定制时加工周期长、成本偏高，对于教学场景下的分组实验需求，往往难以做到每组配备独立测试构件。这款针对3D打印工艺优化的文丘里管构件，完全围绕FDM熔融沉积成型的工艺特性做结构适配，规避了传统机加工零件直接转3D打印时容易出现的层间漏水、锥面台阶误差过大的问题。从结构功能上看，构件整体为同轴回转体结构，两端保留标准圆柱对接段，可直接插接适配常规实验台的软质管路接口，无需额外加工转接接头；收缩段采用平滑过渡的锥面设计，锥角控制在流体阻力损失最优区间，避免流体进入喉道前出现局部涡流扰动；中间喉道段为等径直段，预留了测压小孔的安装位置，可直接插入差压计的测压针头，不需要二次钻孔攻丝；扩散段采用缓扩锥角设计，尽可能降低流体经过节流件后的压力损失，减少实验过程中不必要的能耗。

　　设计阶段充分考虑3D打印的成型限制，整体结构无悬空角度超过45度的无支撑特征，打印时不需要额外添加可溶性支撑，仅需在打印首层做好平台粘附即可完成成型；针对打印件容易出现的层间渗漏问题，结构设计时将壁厚设置为满足100%填充率下的密封要求，当打印填充率设置为满填充时，层间熔接痕迹完全被填充材料覆盖，可承受常规教学实验下的水压不渗漏，不需要额外做内壁涂胶、渗蜡等后处理工序。从安装边界来看，构件整体为等外径回转结构，最大外径与两端接口段外径保持一致，安装时不需要预留额外的径向操作空间，可直接嵌入现有实验管路的安装位，轴向尺寸匹配常规教学实验台的管路安装间距，不需要调整现有实验台的管路固定支架位置。

　　实际使用场景中，除了流体力学教学实验的流量标定、差压测量实验外，也可用于小型水循环装置的流量监测、自制流体实验装置的节流元件使用，相比外购的标准文丘里流量计，打印成型的构件成本极低，即使出现实验过程中接口损坏、测压孔堵塞的问题，也可快速重新打印替换，不需要等待金属件的加工周期。结构设计上特意将所有转角位置做了小圆角过渡，避免打印过程中出现应力集中导致的层间开裂，测压小孔的孔径设置为适配常规测压管的外径，打印完成后仅需用细针通掉孔内残留的打印丝即可直接使用，不需要二次扩孔加工；两端的插接段外径做了微小的负公差设计，打印完成后可直接套入标准内径的硅胶实验管路，配合管箍即可完成密封固定，不需要额外缠绕生料带或者涂密封胶。

　　对于三维建模从业者来说，这类面向3D打印工艺做适配的功能件设计，核心不是照搬标准件的尺寸参数，而是要结合成型工艺的特性调整结构细节，比如传统金属文丘里管的喉道部分会做更高的精度要求，而3D打印件只要保证锥面的同轴度、控制层厚在0.2mm以内，其内壁顺滑度完全可以满足教学实验的精度要求，不需要做额外的内壁打磨处理；同时要考虑打印时的摆放方向，将构件沿轴向水平摆放打印时，层间结合方向与管路承压方向垂直，可进一步提升构件的耐压能力，减少渗漏风险。在小型流体测试装置的搭建中，这类一体化打印的文丘里管还可以根据实际管路的尺寸快速调整参数，比如针对不同管径的实验管路，仅需修改两端接口段的外径、整体缩放锥面比例即可快速生成适配的模型，不需要重新走完整的机加工图纸绘制、工艺审核流程，非常适合教学场景下的快速迭代、学生自主实验的构件定制需求。
