F450四旋翼航拍作业飞行器结构设计

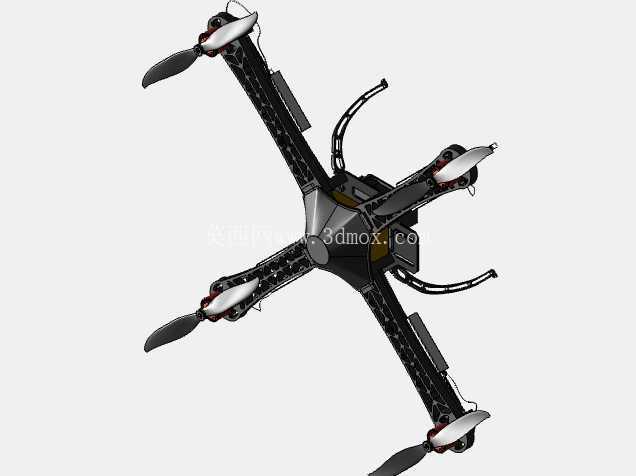

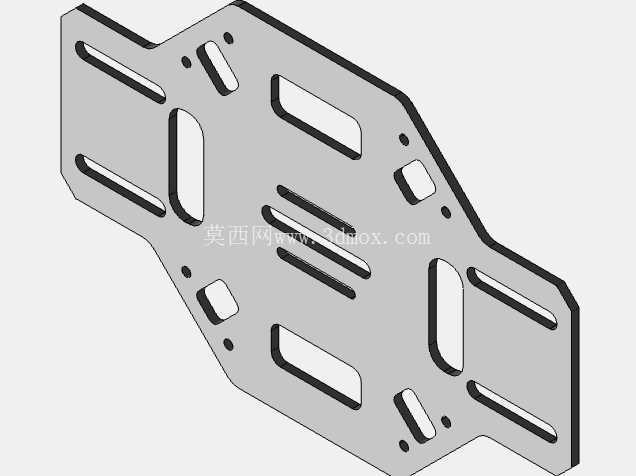

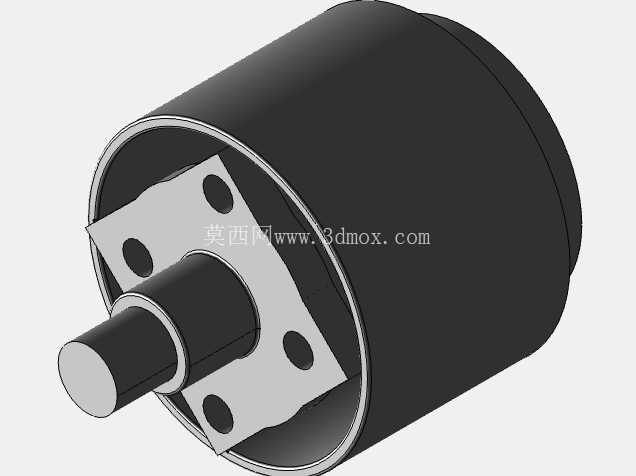

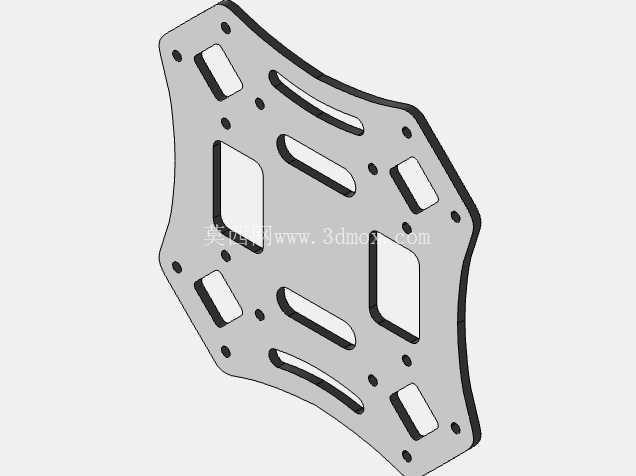

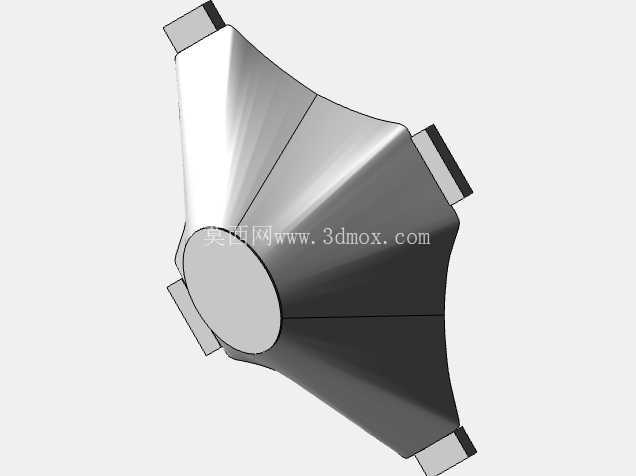

这款四旋翼飞行平台的机架采用X型对称布局，核心承载部分为上下两层叠合的玻纤复合板结构，中心区域预留了飞控板、电调分线板、电源模块的安装位，四个机臂从中心盘向外呈45度夹角延伸，机臂末端设计有电机安装座，适配标准22系列外转子无刷电机的安装孔位，机臂与中心盘的连接位置做了加厚补强处理，抵消飞行过程中电机高速转动带来的振动传导，同时预留了走线槽位，让电调信号线、电源线可以沿机臂内部排布，避免线材外露在飞行中被气流吹动产生晃动或者被螺旋桨剐蹭。

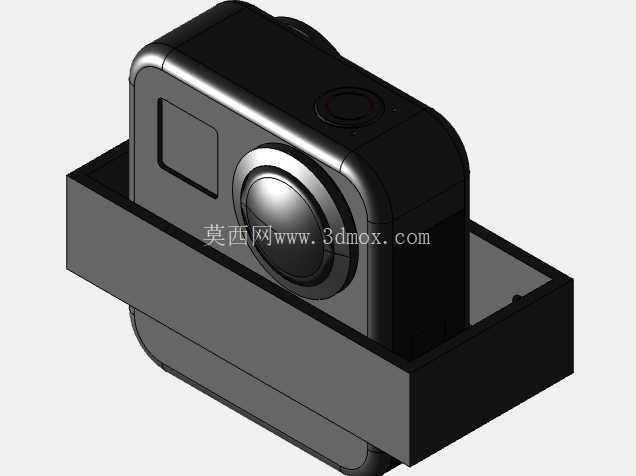

从实际作业场景来看，这类机架的适配性非常广，在低空航拍领域，中心盘上层预留的安装位可以直接固定通用运动相机的减震云台支架，搭配两轴或者三轴减震云台，能够抵消飞行过程中的机体振动，获取稳定的航拍画面，不少入门级的航测作业团队也会选用这类机架，搭载轻量化的正射相机模块，完成小范围的地块测绘、施工进度巡检作业；在高校的机器人实验室、创客团队的开发场景中，这款机架也常被用作二次开发的载体，中心盘预留的扩展安装孔位，可以固定开源飞控、数传模块、避障传感器模块，完成自主航线飞行、定点悬停、目标跟随这类功能的验证测试，甚至有不少团队会在机架下方加装简易的抛投机构，完成小载荷的物资投送测试。

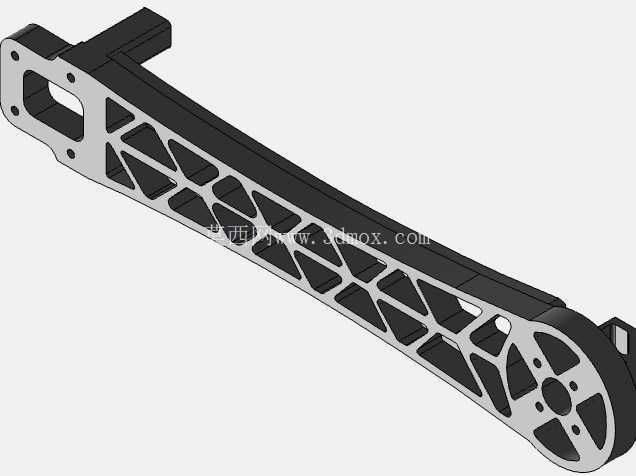

设计过程中首先要考虑的是整机的重量平衡，四个机臂的长度、重量公差需要控制在极小的范围内，避免起飞后出现机体倾斜、自旋的问题，机臂的截面做了弧形过渡处理，既能够提升机臂本身的结构强度，降低飞行过程中的风阻，也能避免尖锐棱角在调试、搬运过程中划伤操作人员。机臂末端的电机安装座设计有定位凸台，安装电机时可以快速定位，保证电机输出轴的垂直度，避免螺旋桨转动时出现动平衡问题，带来不必要的振动和动力损耗。起落架部分采用了弧形的弹性支脚结构，支脚从中心盘下方两侧向外延伸，底端的接触位置做了加宽处理，降落时可以起到缓冲作用，同时起落架的高度预留了足够的空间，保证下方挂载的云台、相机不会在降落时接触地面，也能避免起飞、降落阶段地面的杂物被气流卷起打到螺旋桨。

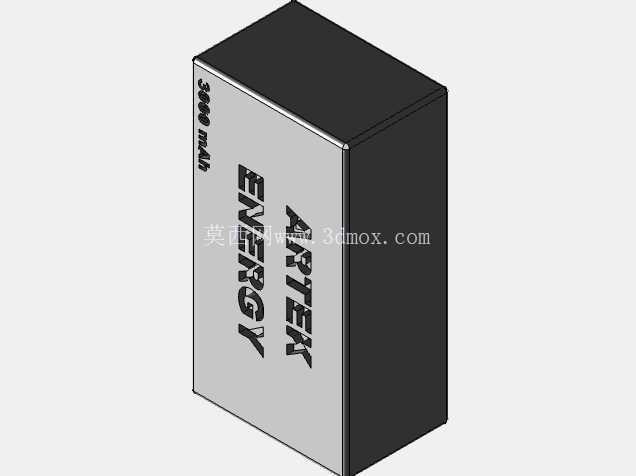

从安装边界来看，这款机架的中心盘安装区域尺寸适配市面上绝大多数的通用飞控硬件，电调可以直接固定在机臂靠近中心盘的位置，既能够缩短电机与电调之间的接线长度，减少线路损耗，也能借助飞行时的气流给电调散热，避免长时间大油门飞行时电调过热触发保护。电源模块的安装位设计在中心盘的下层中心位置，这个位置是整机的重心点，能够让电池的重量均匀分布到四个机臂上，避免重心偏移带来的飞行姿态调整压力，电池固定位预留了绑带穿槽，可以用尼龙绑带固定不同容量的锂聚合物电池，适配不同续航需求的作业场景。螺旋桨的适配方面，机臂长度对应的安全桨距范围，能够保证相邻两个机臂上的螺旋桨在转动时不会出现打桨的问题，同时螺旋桨与中心盘挂载设备之间也预留了足够的安全距离，即便飞行中出现小幅的机体形变，也不会出现螺旋桨剐蹭设备或者机架的情况。

实际调试过程中，这类机架的振动控制是设计的核心要点，中心板与机臂的连接位置如果刚性过强，电机的高频振动会直接传导到飞控和挂载的相机上，导致飞控的姿态解算出现误差，或者航拍画面出现果冻效应，因此在连接位置可以加装薄橡胶减震垫，过滤掉高频振动，同时中心盘的飞控安装位也预留了减震球的安装孔位，可以搭配通用的飞控减震板进一步降低振动对传感器的影响。机架本身的材料选择兼顾了强度和重量，玻纤复合板的抗冲击性能足够应对日常飞行中的小幅度磕碰，即便出现炸机的情况，也大多是机臂末端或者起落架位置受损，更换配件的成本很低，中心盘的核心结构不容易损坏，能够大幅降低使用过程中的维护成本。

在不同的应用场景下，这款机架的扩展能力也足够灵活，比如做教学演示用途时，可以在中心盘上加装透明的保护外罩，既能够展示内部的飞控、接线结构，也能避免调试过程中误碰到转动的螺旋桨；做短途运输测试时，可以更换更长的起落架，在下方挂载更大容积的载荷舱，只要将整机起飞重量控制在动力系统的拉力范围内，就可以稳定完成飞行任务。机架上预留的大量通用安装孔位，也方便使用者根据自己的需求加装各类传感器，比如GPS模块、光流定位模块、激光测距模块，不需要额外打孔破坏机架本身的结构强度，所有的扩展安装都可以依托现有孔位完成，大幅降低了二次开发的难度。
