内螺纹连接带吊环黄铜管道封盖结构

　　在民用给排水、小型液压回路、气动传输管路以及户外临时管线布设场景中，管路末端的密封封堵是极易被忽略却直接影响系统运行稳定性的环节，这款黄铜材质的管道封盖，正是针对小口径管路末端封堵需求开发的结构件。不同于常规外旋式堵头需要额外预留扳手操作空间，这款封盖采用内螺纹旋合结构，安装时可直接套入对应外螺纹的管端，螺纹段的长度经过匹配计算，刚好覆盖标准4分管的外螺纹有效啮合长度，不会出现旋入过深顶触管路内部流道、或是旋合不足导致密封失效的问题。

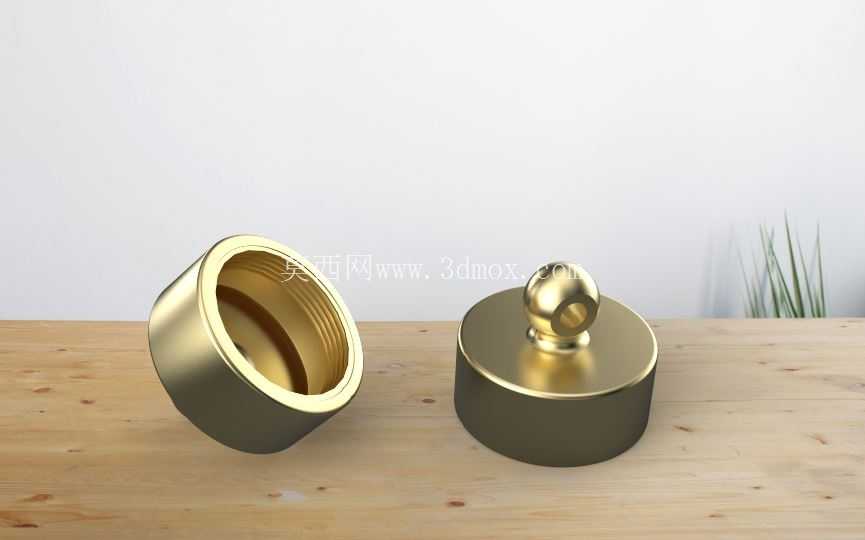

　　封盖主体的外形做了两段式设计，靠近螺纹入口的位置做了加厚的六角棱边，方便安装时用标准开口扳手夹持施力，避免纯圆形外壁在拧紧时出现打滑，棱边的倒角做了R0.8的圆弧过渡，没有尖锐的加工毛刺，安装过程中不会划伤操作人员的手套或是皮肤。封盖顶部集成的一体式吊环结构，是这款零件区别于普通平端管堵的核心设计点，在临时布设的管线、或是需要频繁拆装做管路吹扫、介质取样的工位上，吊环可以直接穿入细钢丝或是塑料扎带，将封盖与邻近的管路支架绑定，避免拆装后随手放置导致零件遗失；在户外露天布设的压缩空气管路末端，吊环还可以作为挂点悬挂小型标识牌，标注管路内的介质类型、压力参数，省去了额外在管路上粘贴标识的工序。

　　从材质选型来看，整款零件采用铅黄铜一体锻压成型，没有拼接焊缝，相比铸铜件内部组织更致密，长期接触水、低压油气等介质不会出现砂眼渗漏的问题，表面做了抛光钝化处理，在潮湿环境下也不会轻易产生铜绿锈层，适合用在食品级供水管路、小型实验装置的气路末端。设计过程中针对螺纹配合的公差做了反复校核，内螺纹采用H6级公差，与标准G1/2外螺纹的啮合间隙控制在合理范围，安装时只需要在螺纹段缠绕适量生料带，就能实现1.6MPa压力下的无渗漏密封，不需要额外加装密封垫片，减少了安装时的配件准备工作。

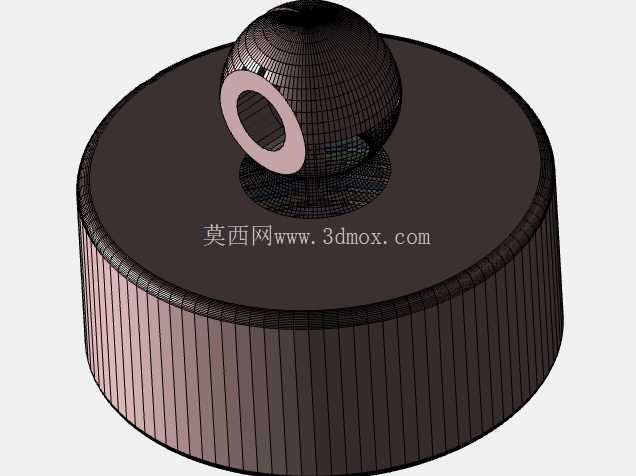

　　封盖的整体外径控制在22mm，总高度不含吊环为15mm，安装后突出管端的尺寸很小，不会在狭窄的设备布线槽内占用过多空间，即使是多根管路并排密集布设的场景，相邻封盖之间也不会出现干涉，吊环的内孔直径为4mm，足够穿过常规的绑扎钢丝，同时吊环与封盖顶面的连接位置做了加厚的圆角过渡，能承受不低于5kg的吊挂拉力，不会因为轻微拉扯就出现断裂。在实际选型应用中，这款封盖不仅可以作为管路末端的永久封堵件，也可以作为管路检修时的临时封堵头，在拆开管路做维护时，用它封住敞开的管端，避免外界的灰尘、杂物掉入管路内部污染介质，尤其是在气动控制系统的管路维护中，杂质进入管路会导致气动阀芯卡滞，用这类封盖做临时防护能大幅降低后续设备故障的概率。针对部分需要定期排放管路冷凝水的场景，这款封盖的吊环还可以作为施力点，不需要额外使用扳手，徒手勾住吊环就能快速旋开封盖排水，操作便利性比普通平端堵头高很多。建模过程中还原了锻压件的拔模斜度，螺纹段的收尾处做了退刀槽结构，符合实际五金零件的加工工艺，不会出现无法开模生产的理想化结构，所有棱边的倒角、圆角都按照实际加工的参数设置，模型导入CAM软件后可以直接生成加工刀路，不需要二次修改结构细节。
