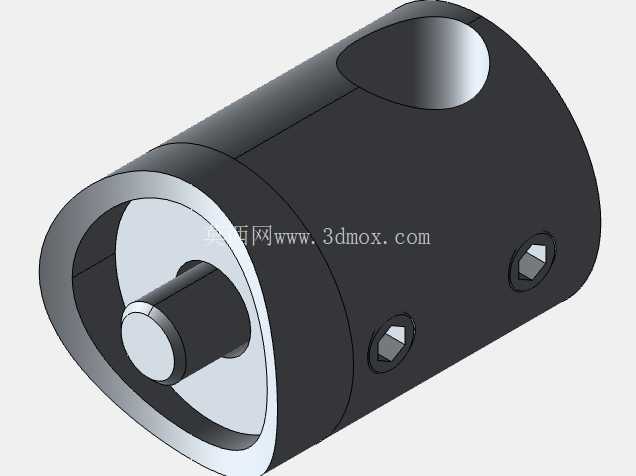

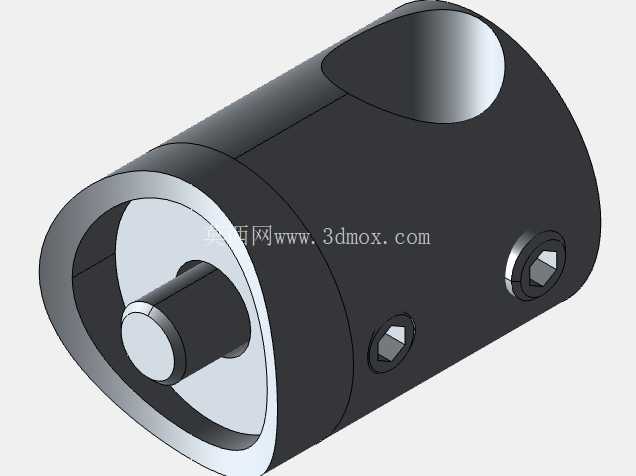

42管径4mm壁厚圆管横向支撑杆固定座

在现场管路铺设、框架式设备外围防护搭建、轻型物料输送线侧边护栏安装这类场景里，不同管径的圆管对接、横纵向杆件的垂直固定一直是结构设计里容易被忽略但直接影响整体刚性的环节。这款固定座针对外径42mm、壁厚4mm的标准圆管设计，核心作用是实现主管与直径10mm或12mm横向支撑杆的垂直刚性连接，替代传统现场焊接、打孔穿螺栓的粗放安装方式，减少现场施工的动火作业需求，同时保证连接位置的定位精度与长期使用的结构稳定性。

从结构设计逻辑来看，这款固定座采用整体包覆式的筒体结构，主体内腔完全匹配42mm圆管的外径公差，安装时可以直接套在目标管段的任意位置，不需要提前在主管上打孔或者焊接定位凸台，筒体上方设置的两个顶丝孔，配套内六角紧定螺钉使用，当固定座滑移到预设安装位置后，拧紧两个顶丝即可将座体完全锁死在主管外壁，顶丝的端部做了平端处理，避免尖锐端头顶伤管材表面的防腐层，同时保证足够的锁紧摩擦力，承受横向支撑杆传递的径向载荷不会出现滑移偏转。

筒体侧面开出的横向安装孔，分别适配10mm与12mm两种常用规格的圆钢支撑杆，孔位与主管轴线保持严格的垂直公差，安装时只需要将横向支撑杆穿入对应孔位，依靠孔壁与杆件的配合公差保证横撑的水平度，不需要额外做角度校正，对于批量搭建的护栏、支架结构来说，能大幅降低现场安装的调校时间。整个座体的外形做了圆角过渡处理，没有尖锐的棱角，在人员可能接触到的安装场景里能避免磕碰划伤，同时筒体的壁厚经过载荷校核，在横向支撑杆承受常规侧向推力、静态挂载的工况下，不会出现座体变形、连接位置松脱的问题。

从安装边界尺寸来看，座体的轴向长度控制在合理范围，既保证与主管的接触面积足够分散锁紧力，避免局部压强过大导致管材变形，又不会占用过多的管段安装空间，在多组横撑密集布置的场景里，相邻固定座之间不会出现安装干涉。横向孔的位置距离筒体端面预留了足够的安全距离，保证穿入的支撑杆有足够的插入深度，避免杆件受力后从孔位脱出，同时孔位的轴线与主管外壁的距离经过测算，保证横撑安装后与主管之间留有均匀的间隙，方便后期做表面防腐处理、清理积尘，不会出现缝隙藏污纳垢难以维护的问题。

在实际应用中，这类固定座除了用于常规的工业设备护栏搭建，还可以用在模块化工装框架的横撑固定、农业大棚的骨架横向连接、户外管线的辅助支撑等场景，因为不需要在主管上做破坏性加工，管材可以根据现场实际长度任意裁切，固定座的位置也可以在安装过程中随时调整，适配现场施工的尺寸偏差，相比传统的焊接式连接，后期如果需要调整框架结构、更换管段，只需要松开顶丝即可拆卸移位，不需要切割破坏原有管材，材料复用率更高。设计过程中也充分考虑了不同使用环境的适配性，座体的结构没有封闭的积液腔，在户外露天使用时雨水可以自然顺着筒体流下，不会出现内部积水锈蚀的问题，所有的安装孔位都做了倒角处理，安装时杆件、螺钉可以顺利导入，不会因为孔口的毛刺导致安装卡滞。
