阶梯式法兰衬套参数化机械构件

该构件属于管路与机械装配系统里常用的过渡连接类零件，整体采用阶梯轴套加底部法兰盘的组合构型，上部为同轴阶梯圆柱套筒，下部延伸出圆形安装法兰，法兰端面上沿圆周均匀布置四个贯通安装孔，可通过螺栓将衬套整体固定在基座、泵体、阀组或者设备安装面板上。从现场使用场景来看，这类衬套大量出现在液压管路对接、气动系统端口转接、汽车底盘附件安装、中小型工艺设备管线固定以及通用机械轴端防护位置，它一方面承担两段不同口径管路之间的同轴过渡对接，让介质流通路径保持平顺，避免管径突变带来的流阻陡增、局部涡流或者应力集中；另一方面套筒内壁可以为穿入的轴件、管接头提供径向定位与磨损防护，外部法兰则把轴向载荷、管路振动以及装配产生的倾覆力矩均匀分散到安装基面，减少连接位置的松动概率。

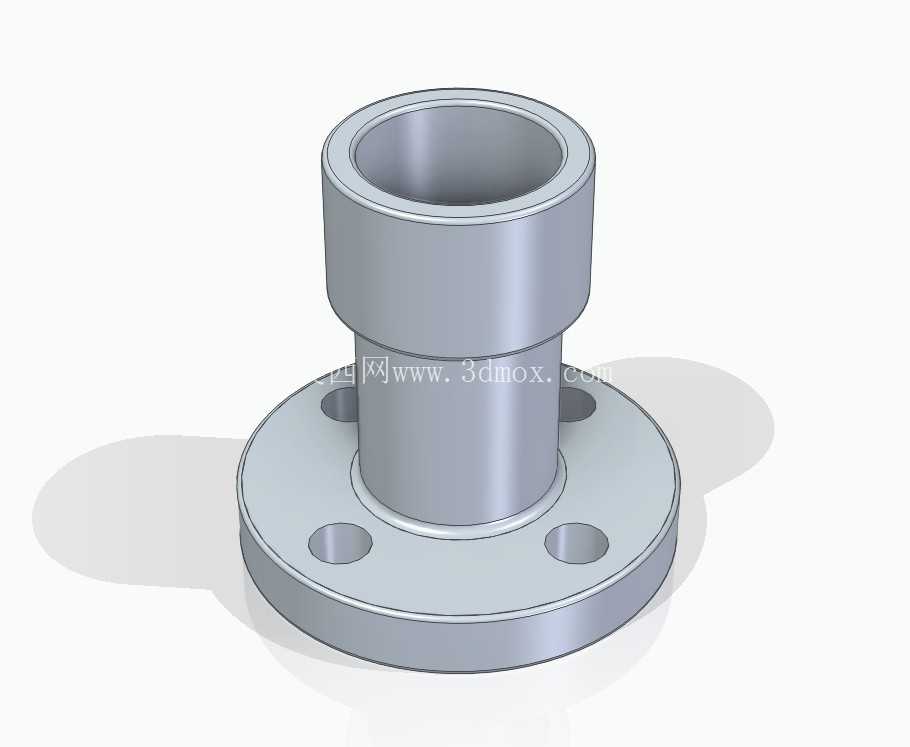

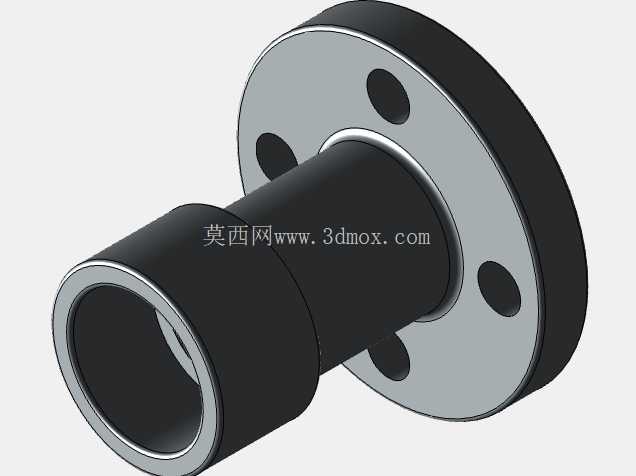

建模过程中先以中心轴线作为全特征的装配基准，先绘制法兰外圆、套筒各段外径与内孔的同心草图，通过旋转特征一次性生成主体回转轮廓，保证所有圆柱面、端面与中心轴的同轴度，后续再在法兰盘上阵列生成安装通孔，孔位分布圆、孔径与法兰外圆保持严格同心，四个孔的角向位置按90度均布，现场安装时不需要区分方向，螺栓穿装效率更高。结构细节上，套筒上段外径略大于下段，形成清晰的阶梯止口，对接外部管件时可以抵住配对零件端面，起到轴向限位作用；法兰盘与套筒衔接位置做了平缓过渡圆角，避免直角相交处出现应力集中，在承受管路脉动压力或者设备振动时，不容易在根部产生疲劳裂纹。套筒内孔为全贯通光滑圆柱面，加工时可一次镗削成型，既能够保证内孔尺寸一致性，也方便后续压入密封衬层、配合O型圈或者直接作为导向面使用。

安装边界方面，需要重点核对三组尺寸：第一是法兰盘的外圆直径与安装基面的预留空间，要保证法兰外缘和周边相邻管线、机架筋板之间留出足够的扳手操作空间，方便螺栓放入与拧紧；第二是法兰上安装孔的分布圆直径与孔径，要和配对基座上的螺栓孔位完全匹配，若孔位偏差过大，强行穿螺栓会给衬套施加附加装配应力，运行后容易出现密封渗漏；第三是上部套筒的总高度与各段外径，要确认对接的外部管件、接头或者护罩可以完全套入，阶梯止口端面能够和配对零件贴合，不会出现轴向顶死或者配合长度不足的问题。内孔直径则需要和穿过的轴径、管接头外径匹配，若作为滑动导向使用，可根据工况预留合适配合间隙，若作为静密封连接，则配合面公差适当收紧，再辅以密封件实现防漏。

在受力特性上，法兰端面承受螺栓预紧产生的轴向压紧力，套筒部分主要承受内部介质压力、径向偏载以及对接管路的重量，四个螺栓孔周围是局部应力较高的区域，设计时法兰厚度需要覆盖预紧力带来的挤压强度要求，避免法兰被压溃或者出现翘曲变形。相较于普通直通衬套，带一体式法兰的构型不需要额外焊接固定环，零件数量更少，装配时只需要将法兰贴紧基面、穿入四个螺栓即可完成定位，后期维护拆卸也只需松开螺栓，不会在基座上留下焊接残痕。参数化建模的优势在于，当工况变更需要调整通径、法兰规格或者套筒高度时，只需修改对应草图参数，回转体、孔位阵列与过渡圆角即可同步更新，能够快速衍生出适配不同压力等级、不同安装空间的系列化衬套规格，在非标设备设计、管路改造以及小批量机械装配场景中，可大幅减少重复建模工作量，也方便后续出工程图时直接调取尺寸进行公差标注与工艺校核。
