带法兰三通风管暖通管道构件

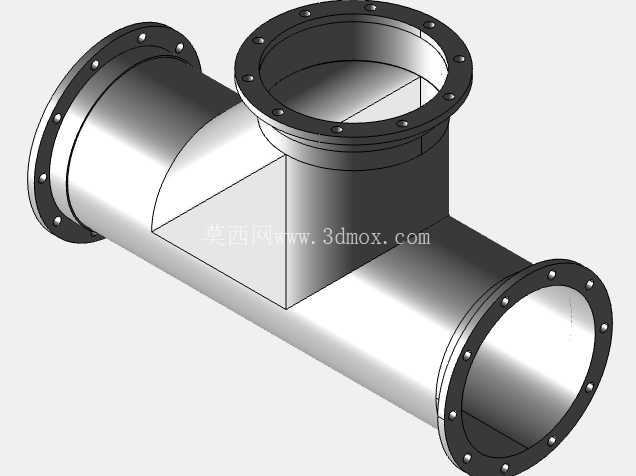

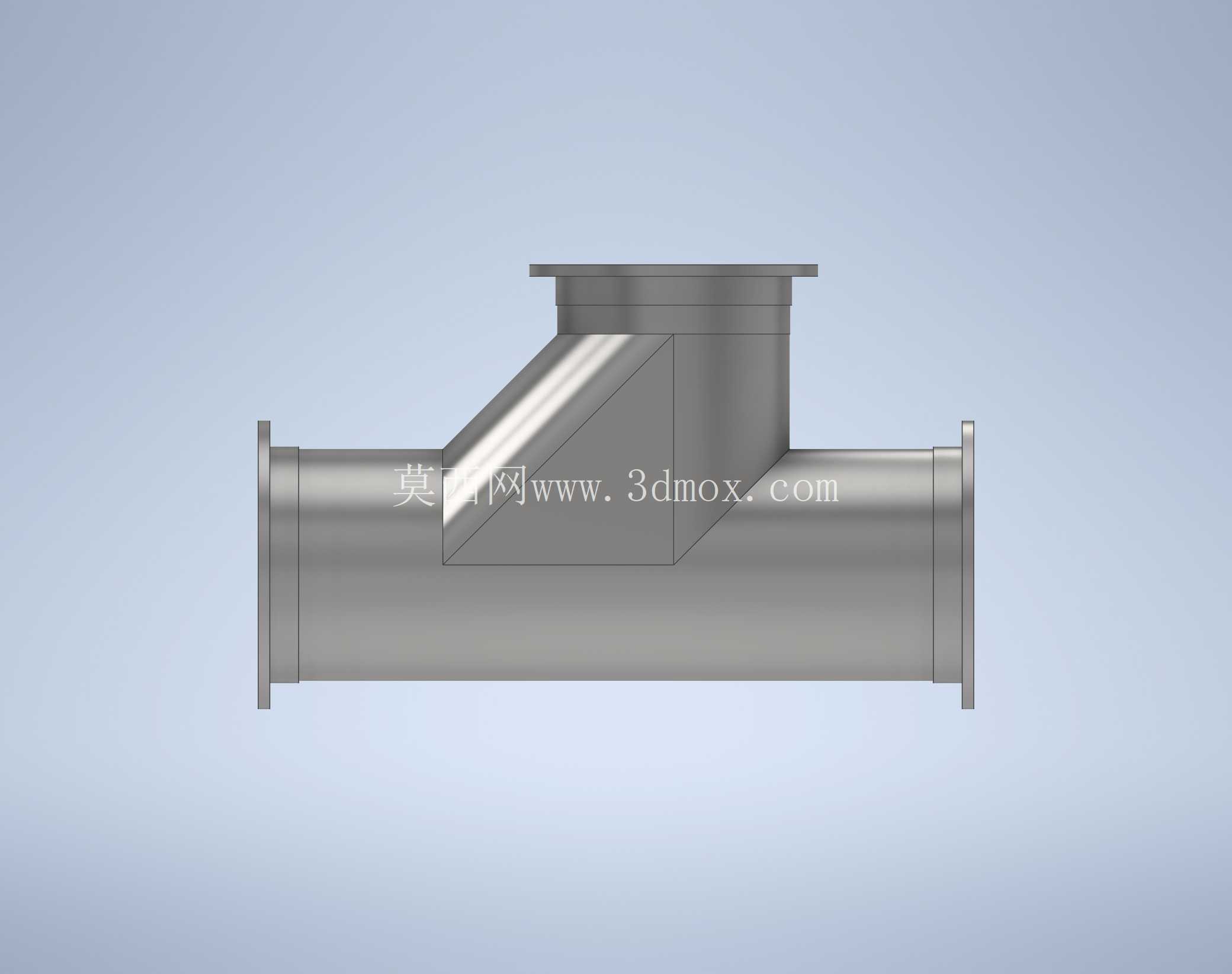

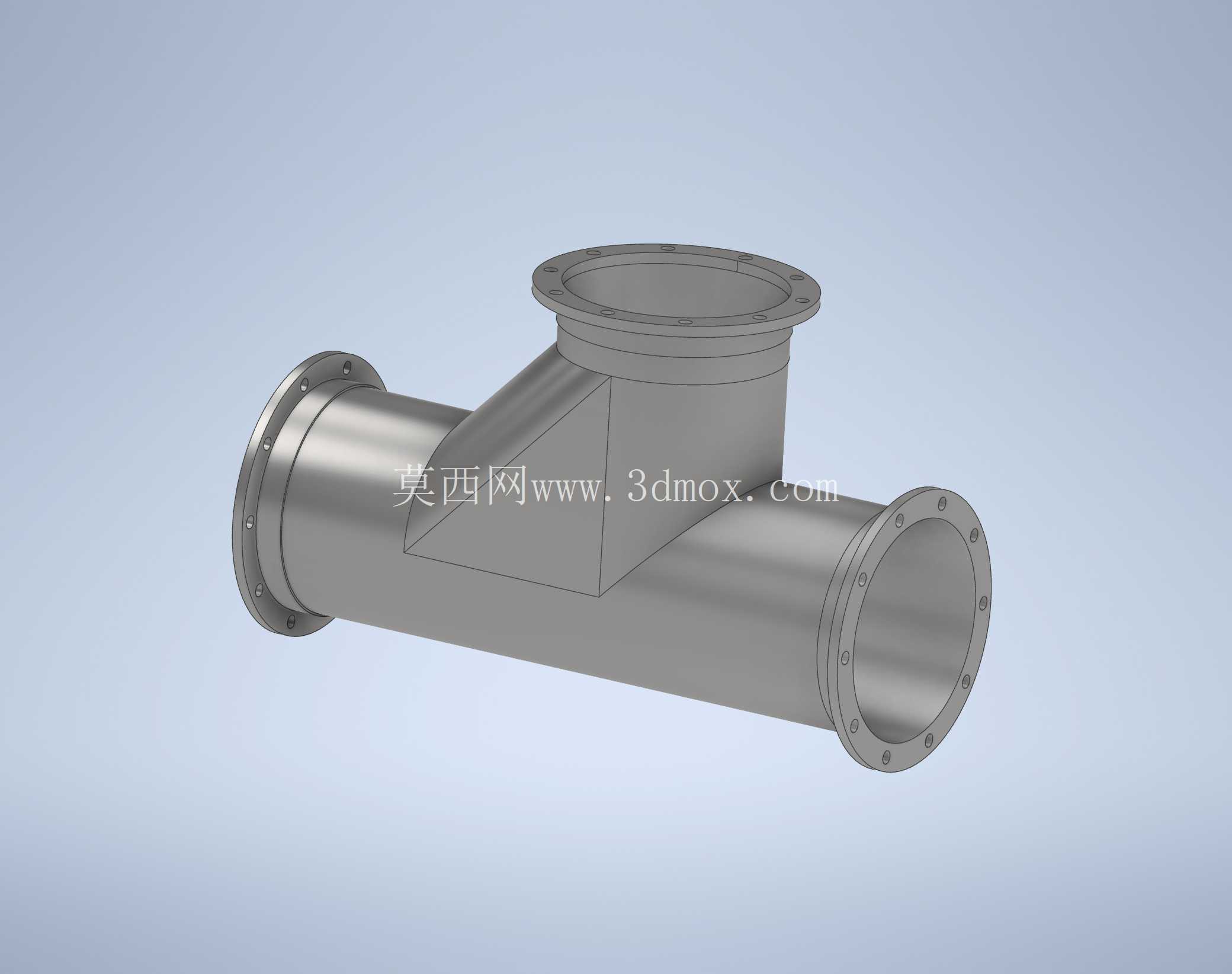

在厂房通风、车间除尘、商业综合体空调送风以及实验室排风系统里，管路很少能沿单一方向直通铺设，当主风道需要在中途分出一路支管，或是两股气流需要在节点处汇合时，三通风管就是管路布局里最常用的分流合流构件。这款带法兰的三通风管采用Y向斜接的三通结构，横向为主风道贯通段，顶部斜向引出支风道，三个接口端全部预制标准连接法兰，法兰盘上沿圆周均匀布置螺栓孔，现场安装时不需要再对风管端口进行翻边、焊接法兰的二次加工，直接将相邻管段的配对法兰对齐，穿入密封垫与紧固螺栓即可完成对接，大幅缩短现场风管拼装的工期，也方便后期管路拆解检修、清理风道内部积尘。

从结构设计思路来看，这款三通没有采用直角正交的T型三通布局，而是将支管与主风道的衔接段做成平滑过渡的斜向导流腔，气流从主风道进入支管时，流向转折角度更小，能有效降低直角拐点处的涡流紊流损失，减少通风系统的运行风阻，降低风机的输送功耗；支管与主筒相交的相贯线位置做了加厚补强处理，因为三通节点是整个风管管路里应力最集中的区域，风管内风压波动、设备运行振动长期作用下，相贯焊缝位置很容易出现开裂漏风，补强结构可以提升节点的结构刚性，避免薄板风管在负压工况下出现吸瘪变形。

建模过程中首先确定三个接口的公称通径，横向两端的主风道法兰外径、法兰厚度、螺栓孔中心圆直径、螺栓孔数量与孔径都按照通风管道通用法兰标准设定，保证和现场同规格的直风管、风阀、消声器端口完全互换；顶部支管的法兰参数同样匹配对应支管段的连接标准，不需要额外制作变径转接件。外形边界上，横向主风道的总长度预留出法兰外侧的安装操作空间，两端法兰端面的间距要保证在对接相邻管段时，螺栓扳手有足够的拧动空间，不会和周边管线、建筑梁柱发生干涉；支管从主筒外壁向上延伸的高度，结合斜向导流段的过渡斜率设定，既保证气流过渡平顺，也控制整个三通构件的整体高度，适配吊顶内狭窄的风管铺设空间。

实际工程应用里，这类法兰三通常见于除尘系统的支管汇排场景，多台产尘设备的排风支管通过这类三通逐级汇入主排风管道，最终接入除尘主机；也用于空调送风系统里，主送风管在不同防火分区、不同功能房间处接出支管，将处理后的温湿度适宜空气输送到各个送风口。法兰连接的密封性能可靠，在负压除尘管路里不会出现漏风导致粉尘外逸的问题，在正压送风系统里也不会出现冷量泄漏、送风风量不足的故障。构件的筒体部分采用薄壁钣金卷制焊接成型，导流过渡段通过放样展开后折弯拼焊，内壁打磨平整无明显凸起，避免气流携带的粉尘、纤维杂物在拐点处挂积，长期运行也不容易出现风道堵塞问题。安装时三个法兰接口的同轴度、法兰端面的垂直度都在建模阶段做了公差约束，现场对接时不会出现法兰面错位、螺栓孔对不齐的情况，降低现场安装的对位难度。
