卧式316L不锈钢承压储液罐体

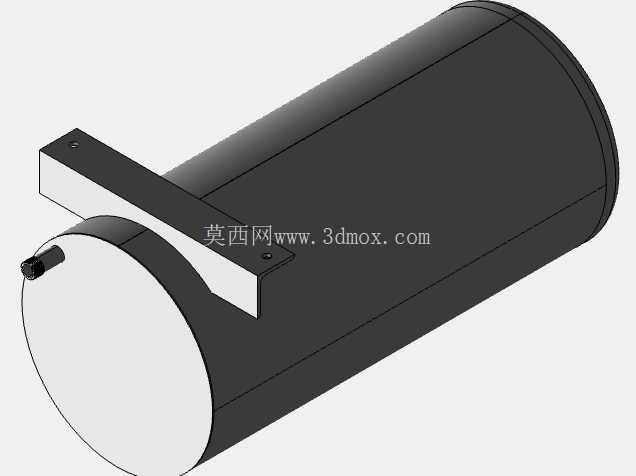

现场布置这类卧式储液单元时，最先要核对的是筒体直径带来的占地边界，305毫米的筒身外径决定了它不属于集中供液的大型储罐，而是面向小流量工艺段、单机配套供水或者洁净流体中转的紧凑型容器。筒体沿水平方向安放，底部没有采用常见的鞍座全包结构，而是在筒身上方跨设一组折弯支腿，支腿从筒体两侧向下延伸出安装平面，平面上预留螺栓过孔，固定时可以直接落在设备机架的横梁或者车间预埋钢平台上。这种支腿布置方式和常规下托鞍座的受力逻辑略有区别：常规鞍座把筒体载荷向下传递到基础，支腿包裹筒体下半周；这套结构的支撑件从筒体上部箍接，载荷通过支腿的竖直段传到两侧安装面，设计时需要重点校核支腿与筒壁的连接焊缝，避免充液后筒体在支撑位置产生局部凹陷。

选用316L材质，本身就把使用场景限定在有腐蚀要求的流体环节。普通碳钢衬胶储罐适合大水量、低洁净度的循环水系统，304不锈钢可以应付常规净水和轻度腐蚀介质，而316L加入钼元素并控制低碳含量，面对含氯离子的冷却水、弱酸碱工艺料液、食品级清洗液或者户外潮湿环境时，焊缝区域的抗晶间腐蚀能力更稳定。罐体端盖采用椭圆或者碟形封边结构，而不是平盖直接焊接，这一点在承压工况下很关键：平盖受内压时弯曲应力集中在盖板中心和周边角焊缝，厚度需要大幅增加；冲压成型的弧形封头可以把内压产生的应力更多转化为筒壁的薄膜应力，壁厚利用率更高，也不容易在交变载荷下出现疲劳开裂。

从筒体端部引出的小口径接口，是整台容器的工艺连接边界。建模时可以看到接口沿端盖偏心位置伸出，而不是布置在封头顶点，这种排布通常兼顾两个现场需求：一是预留轴心位置给后续检修口、液位检测元件或者排空组件，二是让侧向接管对接管路时不用正对筒体中心线，管道弯头和阀门的操作空间更充裕。接口外径按照常规小管径管路匹配，外接管道时可以通过焊接、快装卡盘或者法兰转接，具体形式根据流体卫生等级确定；如果用于食品、制药或者洁净清洗工况，接管与封头的焊缝需要打磨成圆滑过渡，避免内壁出现积液死角。

筒体上的支撑件采用板材折弯成型，竖直边与水平安装边之间保留折弯圆角，没有采用铸件支座，这在小批量定制储液罐中很常见。钢板折弯件采购和加工周期短，修改孔位时只需要调整激光下料程序，支撑高度变化也能通过折弯尺寸快速适配不同机架。安装平面的孔位间距需要在三维布局阶段和下方机架横梁逐一核对，尤其要注意螺栓装入方向：如果支腿内侧紧贴筒壁，扳手空间会被筒体遮挡，实际装配时可能需要从外侧穿入螺栓、在内侧锁螺母，或者提前在支腿板上焊接压铆螺母。

这类容器在成套设备中的作用，往往不是单纯“存水”。它可以作为冷却系统的缓冲罐，串联在水泵吸入口之前，稳定管路流量，避免水泵频繁启停时吸入空气；也可以作为小型工艺配料罐，承接上游过滤后的液体，再由泵输送到喷淋、清洗或者混合工位。卧式布置相比立式储罐，重心更低，对安装平台的承重集中载荷更小，在移动设备、撬装机组或者机架内部安装时，抗晃动能力更好；但卧式筒体的最低点排空需要特别处理，若出口设置在端盖下方，安装时要让筒体沿轴向保留微小倾斜坡度，保证停机时液体能够完全排净，避免残留介质长期沉积。

三维结构处理上，筒身主体用等径圆柱特征建立，两端封头通过旋转成型生成，再与筒体做合并连接；支撑支腿不能简单做成与圆柱面相切的直板，实际零件需要按照筒体外径开出贴合弧口，或者通过焊接垫板过渡，让支腿载荷分散到更大面积的筒壁上。模型中支腿与筒体相交的位置，正是工程图中需要补充焊接符号和打磨要求的区域。若后续要出加工图纸，还需要标注筒体壁厚、封头厚度、接管伸出长度、支撑孔中心距以及筒体整体安装高度，这些尺寸直接决定容器能否放进现有设备框架。

选型时还要考虑液位与容积的关系。水平圆筒内的液体高度和容积不是线性对应，筒体下半部截面积随液位变化较快，上半部则变化放缓，因此配套液位传感器时，不能直接按立式罐的线性刻度换算，需要根据筒身长度、直径和封头容积重新标定。对于只需要高低液位报警的工况，可在端盖或筒体顶部预留液位计接口；若需要连续监测，则要结合介质腐蚀性选择316L材质的浮球、静压或者超声检测元件。整体来看，这台储液罐结构并不复杂，但支撑形式、接管方位、防腐材质和排空坡度每一处都和现场安装、长期维护直接相关，建模时把这些工程约束还原到位，后续出图和装配才不会反复返工。
