剖分式两半对开紧固连接法兰环

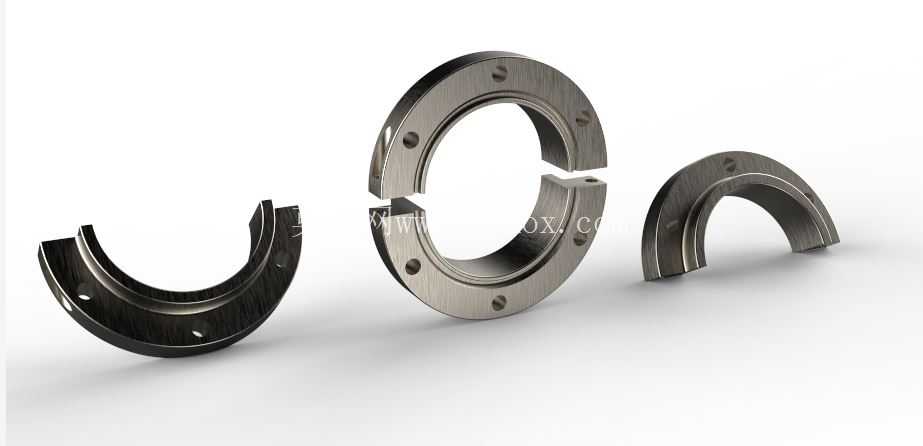

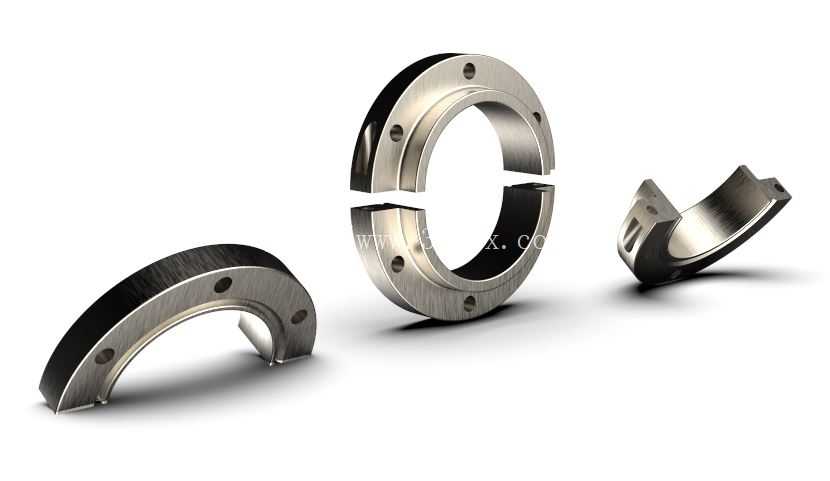

在管路改造、老旧产线维保以及空间受限的设备装配现场，整圈法兰往往会遇到无法从轴端或管端套入的难题——已经布设完成的长管线、两端固定的传动轴、带弯头或阀组的管段，若采用整体法兰，必须拆解相邻大量管路或拆除轴端部件，停机成本极高。两部分法兰正是针对这类工况开发的剖分式连接结构，将完整环形法兰沿直径方向切割为两个半环，现场无需轴向穿套，直接从径向扣合在管道或轴颈外侧，再通过接合面紧固件锁紧，即可形成具备完整密封与承载能力的法兰连接节点。

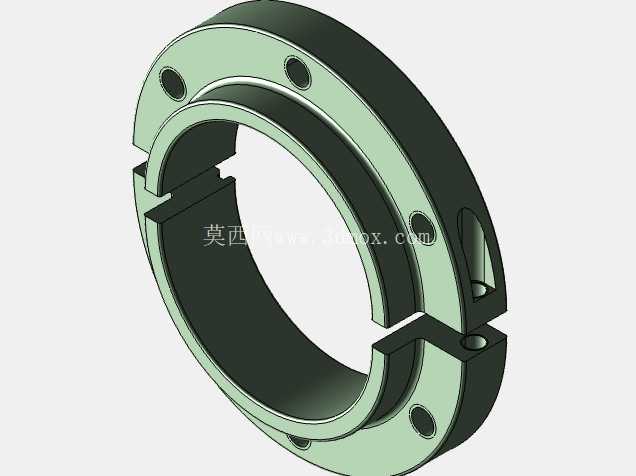

从结构细节看，两个半环的分割面经过精密贴合加工，接合处预留螺栓孔位，装配时两半环对位后由接合面螺栓拉紧，保证环体拼合后圆度一致，不会在分割位置出现台阶或错位。法兰端面上沿圆周均布的安装孔用于和配对法兰穿装连接螺栓，孔位间距、孔径与公称通径标准法兰保持兼容，用户可直接匹配现有管法兰规格，无需重新加工配对件。环体内侧的定位台阶可贴合管道外径或轴肩，承担径向定位作用，避免法兰在紧固过程中偏移；密封面区域保留整体法兰的平面密封形式，配合垫片即可实现管路介质密封。

设计这类剖分法兰时，首先要核算分割面对结构强度的削弱：整圈法兰的环形连续性被切断后，螺栓预紧力、内压产生的轴向推力以及管道附加弯矩会更多由半环本体和接合面连接螺栓承担，因此半环的环向厚度、接合面凸缘宽度都要比同规格整体法兰适当加强，建模阶段需在分割位置布置加强筋或加厚接合面凸台，避免锁紧时半环开口处出现张开变形。其次要关注两半环的对位结构，可在分割面设置定位销或止口，防止现场装配时发生周向错动，保证端面螺栓孔一次性对齐。

安装边界方面，该法兰的径向占用空间与同压力等级整体法兰基本一致，轴向宽度因接合面锁紧结构略有增加，布局时需在管道拼接位置预留半环径向扣合的操作空间，以及接合面螺栓的扳手空间；由于采用径向拼装，它尤其适合狭窄管沟、设备内部管线、已投产化工管道的抢修改造场景，也常用于风机、搅拌设备的主轴轴肩定位，在不拆卸叶轮、轴承的情况下完成法兰环的加装或更换。建模过程中需完整还原半环曲面、螺栓孔、分割面止口等细节，装配体中可直观演示两半环扣合、螺栓锁紧的完整流程，为现场安装工序和工装设计提供直接参考。
