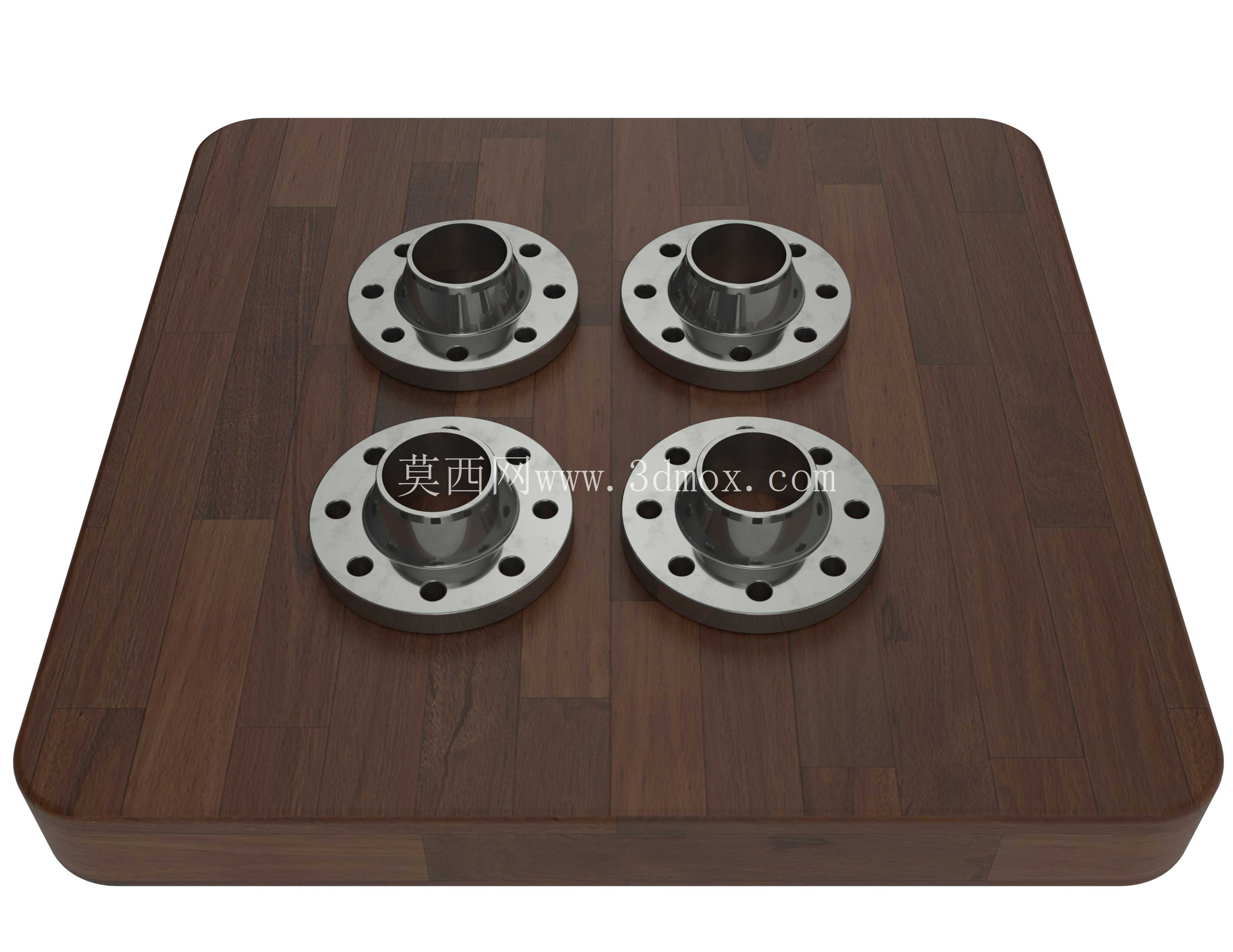

4英寸150磅级WNRF不锈钢对焊法兰结构

在石油化工、市政给排水、食品制药、船舶动力等涉及流体输送的管线系统中，带颈对焊法兰是中高压工况下应用最广泛的静密封连接件之一，本次呈现的4英寸150磅级WNRF不锈钢法兰，就是这类连接件里适配常规低压工业管线的典型规格。从实际工程应用来看，这类法兰常被用在公称压力2.0MPa等级的工艺管线上，用来实现管线与管线、管线与阀门、管线与泵体设备进出口的刚性密封连接，相比平焊法兰，它的带颈结构可以把管线焊接位置的应力集中系数降低40%以上，能更好地承受管线运行中产生的轴向拉力、径向剪切力以及温度交变带来的热胀冷缩应力，尤其适合输送有一定腐蚀性、温度波动区间在-20℃到200℃之间的流体介质。

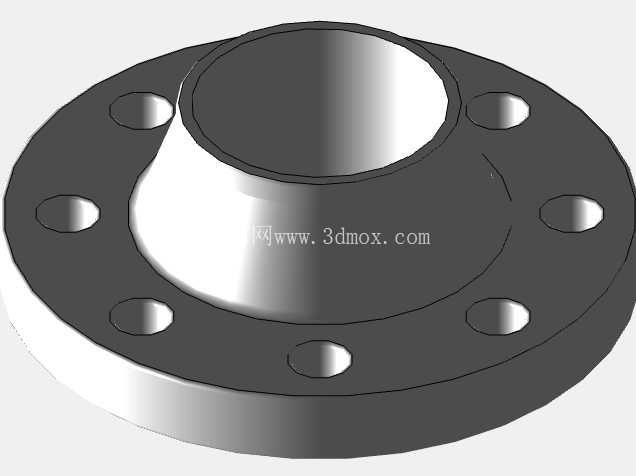

从结构设计逻辑来看，这款法兰采用突面密封形式，密封面的凸起高度控制在2mm左右，表面粗糙度要求达到Ra3.2，这个精度等级刚好适配常用的非金属缠绕垫片、橡胶石棉垫片的密封需求，不需要过高的加工精度就能保证密封比压达到设计要求，同时也不会因为密封面过于平整导致垫片拆卸时粘连难以清理。法兰颈部采用锥形过渡结构，从法兰盘位置的厚度平滑收窄到与对接钢管壁厚匹配的尺寸，这种变截面设计不是为了外观规整，而是为了让焊接位置的应力能够顺着锥面均匀传递到法兰盘本体，避免直角过渡带来的应力断裂风险，实际现场安装时，焊工只需要在颈部端口与钢管对接位置开V型坡口做全熔透焊接，就能保证焊口的强度与管线本体等强，不需要额外做加强筋补强。

从安装边界尺寸来看，这款4英寸150磅级法兰的螺栓孔分布圆直径、法兰盘外径、螺栓孔数量与孔径都严格匹配美标150磅级法兰的尺寸规范，8个均匀分布的螺栓孔可以让法兰紧固时的压紧力均匀作用在密封垫片上，安装时只要按照对角顺序逐步拧紧螺栓，就能避免垫片受力不均导致的泄漏问题。法兰盘的厚度经过强度校核，在2.0MPa的内压作用下，法兰盘的最大变形量控制在0.2mm以内，不会因为长期承压出现密封面翘曲的问题。不锈钢材质的选用让它可以适配多数弱腐蚀介质的输送场景，不需要额外做防腐涂层处理，后期维护时只需要定期检查螺栓预紧力、更换老化的密封垫片就能长期稳定运行。

在管线系统的实际排布中，这类法兰通常会设置在需要经常拆卸检修的管段位置，比如阀门两端、设备进出口、管线变径位置，相比直接焊接的永久连接形式，法兰连接的形式可以在设备检修、管线改造时快速拆解，不需要切割管体，大幅降低现场运维的工作量。建模过程中，这类法兰的参数化特征非常清晰，只需要锁定公称通径、压力等级两个核心参数，就能通过尺寸关联快速生成不同规格的同系列法兰模型，在做管线三维排布时，可以直接调用这类标准件模型，不需要重复建模，能大幅提升管线设计的效率，同时也能避免自定义法兰尺寸导致的现场安装不匹配问题。需要注意的是，这类突面法兰不适合用在易燃易爆、剧毒介质的高压管线上，在更高压力等级或者强渗透介质的场景下，需要更换为凹凸面、环连接面的密封结构，但在常规的工业水、低压蒸汽、普通化工流体输送场景中，这款法兰的结构强度、密封性能都完全能满足长期运行的要求，是工业管线系统里通用性极强的基础连接部件。
