黄铜外螺纹快接奶嘴接头结构

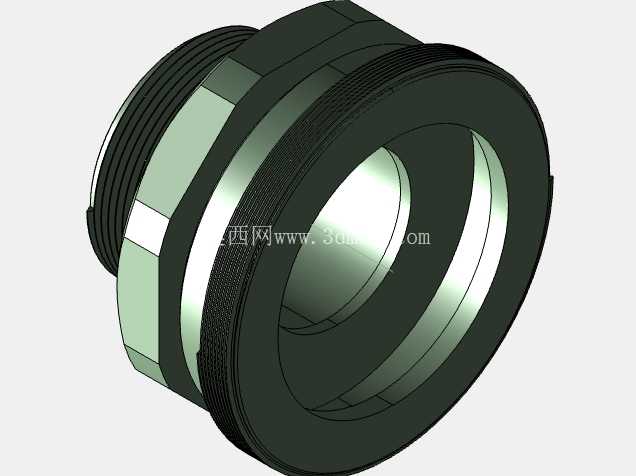

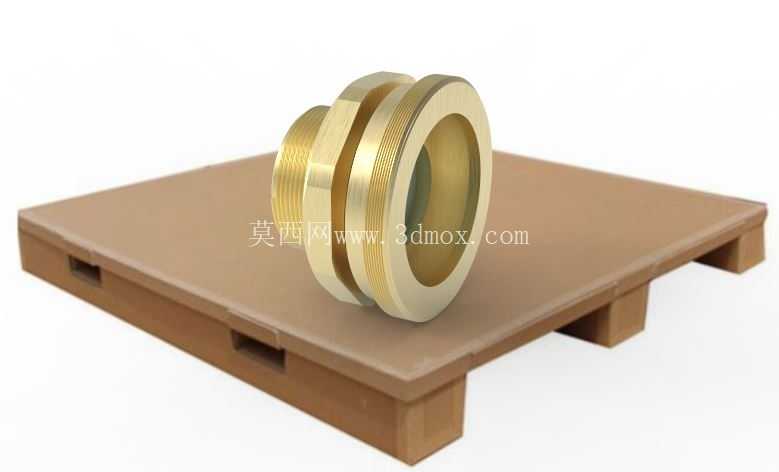

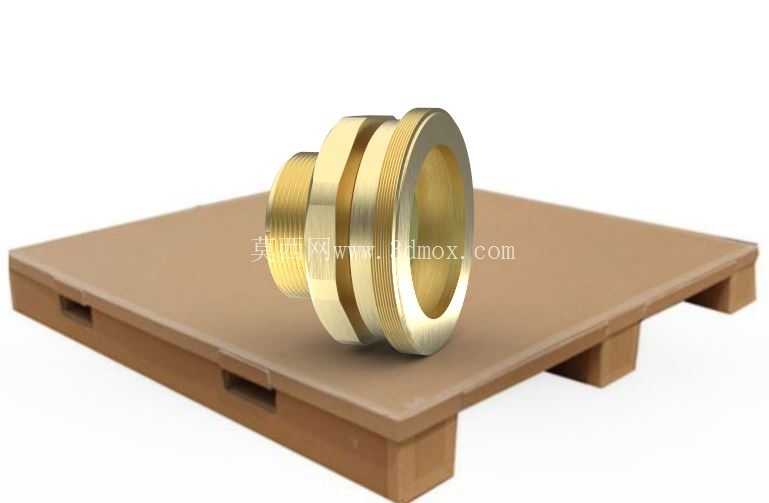

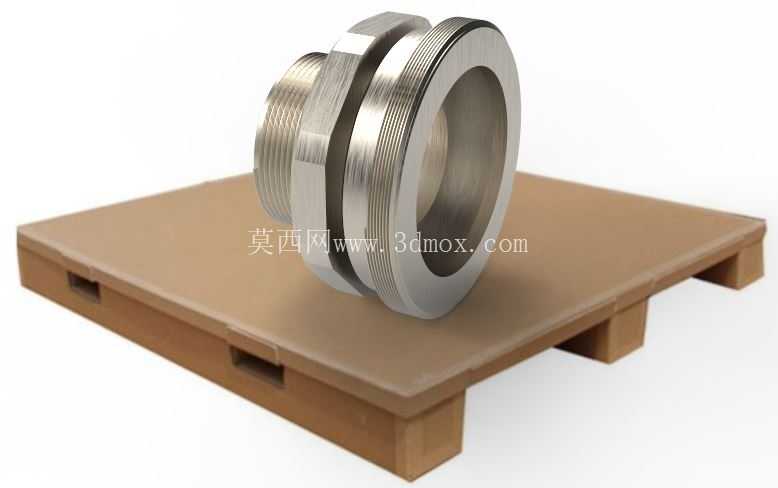

该零件属于管路系统中常见的外螺纹奶嘴式接头，主要用于软管与刚性管路、泵阀接口或设备端口之间的过渡连接。其外形由外螺纹段、六角拧动面、环形限位凸缘以及锥形插接端组成，整体采用回转体结构，适合在车削加工或精密五金件生产中实现。黄铜材质具有较好的切削性能、耐蚀性和导热性，在水暖、气动、低压流体输送以及实验设备管路中使用较多；在有更高强度或耐腐蚀要求的场合，也可按相同结构改用不锈钢材料。

从实际装配关系看，接头一端通过外螺纹与设备内螺纹孔连接，另一端插入软管内部，依靠软管卡箍、喉箍或管夹压紧后形成密封。锥形插接端的直径沿轴向逐步变化，端部保留较小导入尺寸，便于软管穿入；后部直径增大，使软管内壁被撑开，配合卡箍的径向压紧力，可降低软管在受压或受拉时脱落的风险。中部环形凸缘不仅构成软管插入深度的视觉与结构边界，也可在卡箍靠近凸缘位置锁紧时提供止挡作用。六角结构位于螺纹与插接段之间，方便使用扳手施加拧紧力矩，避免安装时只能夹持圆柱面而造成打滑或表面损伤。

建模时应优先围绕轴线建立旋转特征，先确定外螺纹公称尺寸、螺纹有效长度、六角对边尺寸、凸缘外径、插接端各段直径以及总长度。外螺纹可按标准牙型进行详细建模，也可在装配级模型中采用纹理或简化牙型表达，但用于加工核对的模型应保留牙顶、牙底和退刀位置。六角面与回转体相交处需要注意棱边过渡，避免尖角在加工和受力时产生应力集中。插接端外圆与软管内径之间属于过盈或过渡配合，尺寸公差会直接影响装配手感和密封可靠性：间隙过大容易渗漏，过盈过大则会增加插管难度，并可能使软管端部被剪切或折皱。

在设备布局中，这类接头通常布置在泵体进出口、水箱接口、气动控制板、小型流体设备侧板或管路终端。安装边界需要同时考虑扳手空间和软管弯曲半径。六角段周围应预留足够的开口扳手或活动扳手操作区域，若设备侧板开孔仅让螺纹段穿过，则凸缘外径必须大于安装孔，以形成轴向定位；若接头直接拧入阀块，还需确认螺纹端面是否需要垫片、生料带或O形圈辅助密封。软管侧不宜在接头出口处立即急弯，否则卡箍附近会产生持续弯折应力，长期运行后容易出现裂纹或渗漏。

结构设计上，螺纹段长度要兼顾啮合圈数和壳体壁厚。啮合过少会导致承压能力不足，啮合过长则可能使接头顶入内部流道，干涉其他零件或造成流道截面突变。六角厚度应与拧紧力矩相匹配，太薄会在强力装配时出现棱边变形；凸缘宽度则需兼顾止挡效果和材料占用，过宽会增加相邻管路布置难度。插接端表面通常要求光滑，无明显刀痕和毛刺，以免切割软管内壁；端部倒角应连续，既能引导软管套入，也能减少装配时对橡胶或塑料材料的刮伤。

流体通过该接头时，通道应尽量保持平顺。若内孔在螺纹段与插接段之间存在台阶，应控制台阶高度并设置过渡角，减少局部涡流和压力损失。对于低压供水、冷却循环、气动辅助管路等场景，这种结构凭借装拆快捷、接头成本低、适配软管规格多等特点，能够满足频繁维护和快速换管的需求。三维模型在整机设计中可用于检查螺纹旋入深度、扳手运动范围、软管走向以及相邻零件间隙，也可为加工图、装配工艺和采购选型提供直接依据。
