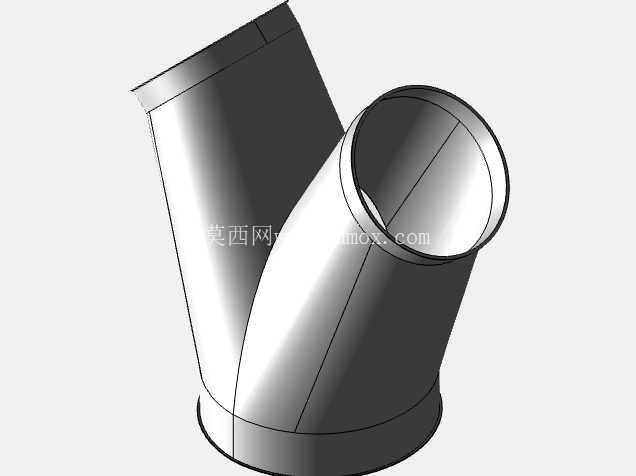

异径Y型通风管道三通接头结构

　　在通风除尘、物料气力输送以及工业排气系统的管路布设场景中，异径Y型三通是解决不同管径管路交汇分流、合流需求的核心连接件，这款变径裤衩型三通结构，主要适配两端管径存在差值的管路对接场景，解决常规等径三通无法匹配变径管路交汇的问题，避免管路变径处额外加装转接件带来的流阻提升、安装空间占用过大的问题。从实际工况使用角度看，这类Y型异径三通常应用在车间除尘系统的支管汇流环节，比如焊接工位的排烟支管、木工车间的木屑输送支管，会根据各支路的风量需求匹配不同管径，当两路支管需要汇入主管道，或是主管道需要分流至两个不同风量需求的支路时，这种一端大口径、一端小口径的Y型结构，能让气流在交汇区域的流向过渡更平缓，减少直角三通带来的气流对冲、局部压损过大的问题，降低风机的运行负载，同时在输送纤维类、粉尘类物料时，平滑的内壁过渡能减少物料在管路拐角处的堆积堵塞概率，降低管路运维的清理频次。

　　在结构设计思路上，这款三通没有采用常规的直交斜接拼接方式，而是将两个支管的交汇段做了一体化的曲面过渡，两个支管的轴线夹角经过流场模拟优化，既保证了管路对接时的安装角度适配性，也让气流或物料在通过交汇区域时，不会出现局部流速突变的情况。大口径端适配公称直径900的管路，小口径端适配公称直径650的管路，两个接口均采用标准的圆筒形直边结构，方便现场施工时与对应管径的螺旋风管、焊接风管进行对接，可采用抱箍连接、法兰连接或是直接焊接的方式固定，接口处的直边段长度预留了足够的安装操作空间，不需要现场额外裁切修配。

　　整个三通的外形轮廓没有突兀的折角，交汇区域的壁厚保持均匀一致，在采用碳纤维材质制作时，能在保证结构强度满足管路负压工况要求的前提下，大幅降低管件自身重量，相比传统的镀锌钢板三通，重量可降低60%以上，适合对管路载荷有严格要求的高空布设场景，比如厂房顶部的排风管路、大型设备的配套排气系统，能减少管路支架的承重负载，降低支架的材料成本与安装难度。从安装边界来看，这款三通的两个支管轴线夹角经过优化，安装时不需要额外调整管路的走向角度，就能直接对接预设走向的两条异径管路，整体的轴向长度与径向占用尺寸，相比同规格的转接式三通组合件缩小了近30%，能在空间局促的管路布设区域完成安装，比如设备夹层、吊顶内部的管路排布场景，不需要为了安装管件额外扩大预留空间。

　　在流道设计上，交汇区域的内壁做了顺滑的圆弧过渡，没有传统拼接三通存在的焊缝凸起、接缝错位问题，能避免气流经过时产生的涡流噪音，在对噪音控制有要求的办公区域配套通风系统、实验室排风系统中使用时，能有效降低管路传输的风噪，提升使用体验。同时这种一体化的曲面结构，在承受管路内部的正负压力时，应力分布更均匀，不会出现拼接焊缝处的应力集中问题，长期使用时不会出现焊缝开裂、结构变形的情况，使用寿命比拼接式异径三通更长。针对纤维类物料输送的场景，比如纺织车间的纤维回收管路，顺滑的内壁不会勾挂纤维丝束，能避免长期运行后纤维堆积造成的管路通径缩小、输送效率下降的问题，减少管路停机清理的频次，保障输送系统的连续稳定运行。
