24mm管径墙面管道固定支撑托架

这款托架的核心定位是解决直径24mm圆管在垂直墙面、设备立面或钢结构侧壁上的悬空敷设固定问题，在车间气动管路布设、实验室气路走线、小型设备冷却液管路排布、家装给排水支管靠墙安装这类场景里十分常见。实际施工中，管道如果直接贴墙用抱箍锁死，后期拆装维护要整段拆紧固件，且管壁和墙面之间没有预留操作空间，接头处缠生料带、拧快插接头时扳手根本伸不进去，这个托架把管道承托点位抬离安装基面，刚好留出了管路接头的操作余量。

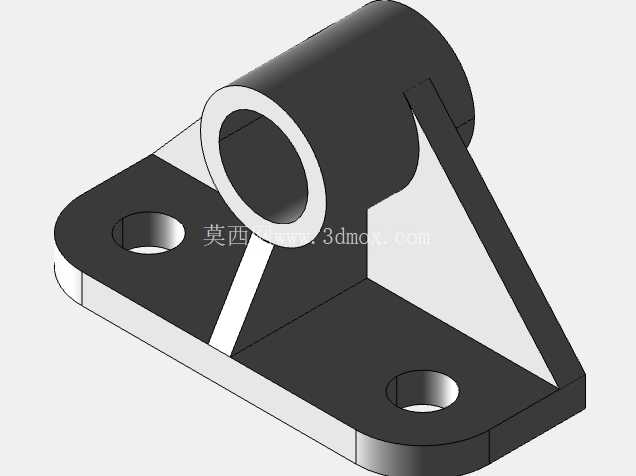

从结构受力逻辑来看，底座采用带两个安装孔的菱形平板，两个孔位沿底板长轴对称分布，安装时可以穿膨胀螺栓固定在水泥墙面，也可以用自攻螺丝锁在木质机柜立柱、或者用螺栓穿透薄钢板固定在设备机架侧壁。底板和上方的圆筒夹持段之间没有做单薄的直连，而是加了两道斜向加强筋：一道筋板从圆筒左下侧延伸到底板左安装孔附近，另一道从圆筒右侧斜拉到底板右端边缘，这种三角支撑布局把管道满载时施加在圆筒上的径向弯矩直接传导到底板的两个安装点位，避免圆筒和底板衔接处出现应力集中断裂。很多简易支架只做一根竖直立板连接管座，管道内走水带载或者受到侧向磕碰时，立板很容易在焊接根部掰弯，这个一体成型的斜筋结构就规避了这个问题。

上方的夹持圆筒内径严格匹配24mm外径的管道，圆筒轴向长度足够，管道穿入之后和筒壁有足够的接触面积，不会出现单点夹持导致的管壁压痕或者管道偏转。圆筒两端做了轻微的倒角，穿管的时候不会刮伤管道外壁的防腐层或者塑料软管的外表面，哪怕是穿PVC管、薄壁不锈钢管或者铝合金气管，都不会在推入过程中划出划痕造成应力开裂隐患。

安装边界方面，底板的两个安装孔中心距经过适配，常规墙面施工用的M6膨胀螺栓可以直接穿过，孔位周边做了局部加厚凸台，锁紧紧固件的时候底板不会因为压紧力出现凹陷变形。托架整体突出墙面的距离经过权衡：太短则管道离墙过近，接头操作空间不足；太长则力臂过大，支架承载能力下降，当前的伸出长度刚好可以容纳常见的直角弯头、快插接头的转动空间，同时控制了悬臂长度，保证管道充水满载时支架形变量在允许范围内。

设计的时候也考虑了不同安装方向的兼容性，整个结构左右对称，不管管道是水平横向布设，还是需要小角度倾斜走管，支架本身的夹持轴线保持水平，安装时只需要在墙面上定位好两个孔位的水平高度，锁紧紧固件之后穿入管道，再在圆筒侧壁的顶丝孔拧入紧定螺钉，就能把管道和支架锁为一体，防止管道轴向窜动。如果是布设多根平行管路，只需要按相同孔位间距在墙面上排布多个托架，就能快速架起整齐的管廊，相比现场用角铁焊接切割的自制支架，这个成型件不需要现场打磨焊缝、刷漆防腐，安装效率高很多，外观也更规整，在对车间整洁度有要求的自动化生产线周边布设管路时，这类标准化支架的优势非常明显。
