分体式管道穿板连接过渡结构

在通风管路布设、设备腔体穿管作业的现场场景里，这类分体式过渡结构的使用频率远高于一体式焊接接头，尤其是在后期运维、管路改造的项目中，分体设计的优势会被放大数倍。日常做管路布局时，经常会遇到需要在设备护板、墙体隔断、舱室壁面穿出圆形风管的需求，一体式接头往往需要在壁板安装前就预先套入焊接，一旦壁板完成封固，后续更换接头或者调整管路走向就必须破坏壁面结构，而这种分体式的结构刚好解决了这个痛点。

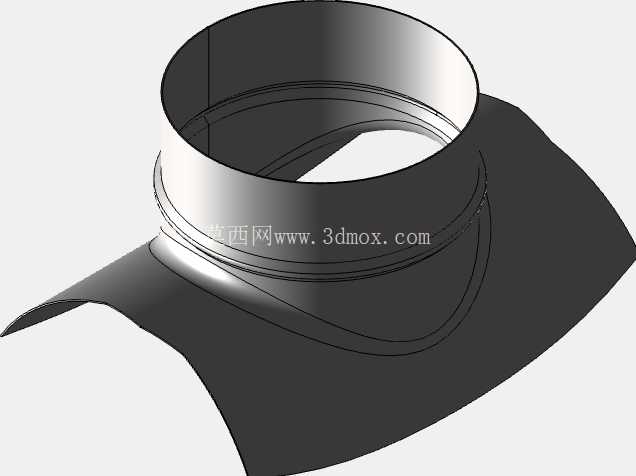

从结构功能上看，上部的圆筒段是标准的圆管对接端，内壁做了微倒角处理，对接同外径的风管时不需要额外修磨管口，直接插入后配合卡箍或者抱箍就能完成密封固定，筒身外侧的两道环形凸筋不是装饰结构，是用来限位抱箍位置的，避免设备运行产生振动时抱箍沿筒身轴向滑移，造成管路脱开漏风。下部的翼状板是贴合壁面的安装基座，板型不是规则的圆形法兰，而是顺着壁面可能存在的弧度做了随形切边，实际安装时不需要对壁面做大面积的找平处理，只要贴合面的间隙在密封垫的补偿范围内，就能通过周圈的压点完成固定，比圆形法兰的适配性更强，尤其是在曲面舱壁、弧形设备外壳上安装时，不需要额外制作异形转接法兰，能省掉大量现场配作的工时。

设计思路上完全是从现场安装的便利性出发的，没有追求复杂的一体成型结构，而是把穿壁需要的密封、限位、固定功能拆分到两个构件上：圆筒段负责管路对接与径向定位，翼板负责壁面贴合与轴向承载，两者配合时，圆筒段的下沿压在翼板的环形槽内，中间夹装密封垫，不需要额外涂胶就能实现壁面两侧的气密封隔，哪怕是用在有压差的舱室穿管场景，也能满足常规的密封要求。很多新手做这类结构设计时，容易把翼板做成整圆法兰，不仅浪费板材，在遇到壁面有加强筋、邻近其他构件的时候，法兰边会和周边结构产生干涉，不得不现场切割法兰边，破坏镀锌层或者涂层，后期容易生锈，而这种随形切边的翼板，在设计阶段就提前规避了常见的干涉点位，安装时不需要二次加工。

从安装边界来看，圆筒段的轴向长度是根据常用壁板的厚度范围设定的，适配的壁板厚度覆盖常规设备护板、轻质隔断墙的厚度区间，不需要在现场根据壁厚裁切筒身，筒身上的凸筋位置也预留了抱箍的安装空间，哪怕壁板外侧的操作空间比较局促，也能完成抱箍的紧固操作。翼板的外轮廓尺寸控制得比较紧凑，不会过多占用壁面的安装空间，邻近的管路、电气元件不需要特意移位，固定孔的位置做了长圆孔设计，允许安装时有一定的位置偏差，降低现场开孔的精度要求，毕竟现场开孔很难做到和设计坐标完全一致，长圆孔的容错设计能大幅提升安装效率，减少返工。

实际应用中，这类结构除了常规的通风系统，还能用在设备的除尘管路穿板、线缆防护套管的穿壁固定、小型物料输送管路的过渡连接场景，只要是圆形构件需要穿过平板或者微曲壁面，同时需要保证两侧密封的场景，都能适配。和传统的焊接接头相比，分体结构不需要现场做焊接作业，没有焊渣飞溅破坏壁面涂层的问题，也不需要动火作业，在有防火要求的厂区、设备内部改造场景里，能省掉动火审批的流程，缩短施工周期。做三维建模的时候，这个结构的曲面过渡是重点，翼板和圆筒段衔接的位置做了顺滑的圆角过渡，没有应力集中的尖角，不管是采用钣金折弯焊接还是一体冲压成型，都能满足工艺要求，不会出现成型开裂的问题，筒身的圆度公差控制在常规管路对接的允许范围内，和标准风管对接时不会出现错边过大导致密封不严的问题。
