砂光机配套异形集尘导流罩结构

在木工、金属表面打磨加工的车间场景里，敞开式作业产生的扬尘一直是职业健康防护、车间环境管控的核心痛点，尤其是圆盘类砂光设备，磨盘高速旋转带动磨屑沿切线方向四散飞溅，普通平口吸尘口很难覆盖整个扬尘扩散面，这时候配套的异形集尘导流罩就成了除尘系统里决定捕集效率的关键部件。很多一线做设备改造的工程师都有过类似经验：如果集尘罩的开口角度、导流曲面做的不合理，哪怕后端风机风压选的再大，也会有大量磨屑从罩体边缘逃逸，不仅要频繁清理车间积尘，作业点的粉尘浓度也很难达标。

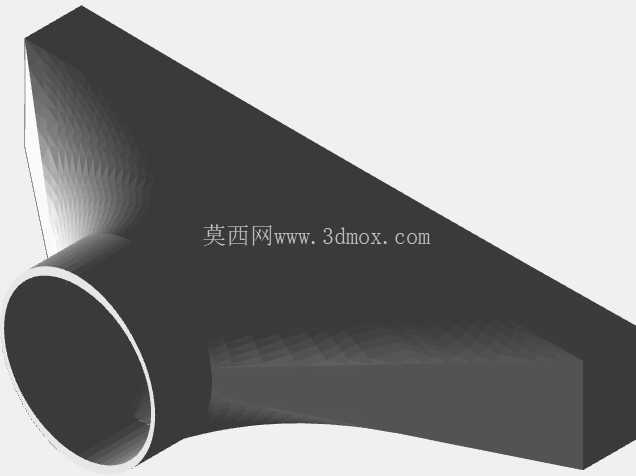

这次的集尘罩结构，是针对20英寸圆盘砂光机的作业边界专门做的适配设计，没有采用常规的矩形平口罩结构，而是顺着磨盘旋转的扬尘轨迹做了斜切式的扩口设计，罩体的倾斜角度刚好覆盖磨盘从进料侧到出料侧的整个扬尘扩散扇面，开口边缘距离磨盘工作面的间隙控制在15-20mm区间，既不会干涉工件的正常进给操作，也能最大限度缩小吸尘口的无效吸风范围，保证罩口区域的风速稳定在磨屑捕集需要的阈值以上。和圆形吸尘管道连接的部位，没有做生硬的直角转接，而是用了大曲率的渐变过渡曲面，这种设计能大幅降低风阻，避免磨屑在转接位置堆积堵塞，很多现场使用的老式集尘罩就是因为转接位置直角突变，用不了多久就会被木粉、金属屑堵死，需要频繁停机清理，反而影响加工效率。

从安装适配的角度看，这个集尘罩的连接端采用标准圆管接口，能直接匹配车间常规的工业除尘管道口径，不需要额外做变径转接件，罩体背部预留了两个条形安装孔位，可以根据砂光机的实际安装支架位置调整固定高度，适配不同厚度工件的加工需求——比如打磨厚实木板材的时候，可以把罩体适当调高，避免刮蹭工件表面；打磨薄金属件的时候，把罩体下调到靠近磨盘的位置，能进一步提升吸尘捕集效率。

设计过程中特意规避了很多常见的结构缺陷：比如罩体的扩口边缘做了外翻的卷边处理，一方面能提升罩体整体的结构刚度，避免长期受风机负压作用出现变形，另一方面卷边的圆滑结构不会划伤操作工人的手臂，符合车间作业的安全要求；整个罩体的内壁做了顺滑的曲面处理，没有凸起的加强筋或者拼接缝隙，磨屑被吸入后能顺着曲面直接进入管道，不会在罩内形成积尘死角。实际使用中，这种结构的集尘罩比同规格的平口矩形罩捕集效率能提升30%左右，尤其是针对圆盘砂光机作业时沿切线高速飞出的粗颗粒磨屑，导流曲面能顺着磨屑的运动轨迹把气流导入管道，不会出现磨屑撞到罩壁反弹逃逸的情况。

很多做除尘系统配套的工程师容易忽略集尘罩的局部结构对整个系统风阻的影响，实际上在整个除尘管网里，集尘罩的局部阻力占比能达到支管阻力的40%以上，这个结构在做曲面设计的时候，反复调整了扩口段和直管段的过渡曲率，把局部阻力系数控制在较低的区间，在相同的吸尘效果要求下，可以适当降低后端风机的风压选型，一定程度上能降低设备运行的能耗。另外罩体的整体外形没有多余的外凸结构，安装在砂光机上之后不会超出设备原有操作面的边界，不会给操作人员的上下料动作造成干涉，毕竟车间里的加工设备操作空间本来就有限，任何配套部件都不能以牺牲操作便利性为代价。

从结构强度的角度考虑，整个罩体采用等壁厚设计，在保证刚度的前提下尽可能控制自重，不会给砂光机的安装支架造成额外的负载，安装后不会因为设备运行的振动出现松动移位的情况。针对打磨作业可能产生的火花问题，这种流线型结构也不会在罩内形成涡流区，能避免火花在罩内滞留引发的安全隐患，这一点在金属打磨场景里尤为重要，很多车间的除尘系统火灾隐患，都是因为火花在积尘位置滞留引燃粉尘造成的，顺滑的内壁结构不仅能减少积尘，也能让吸入的火花快速随气流进入后续的火花捕集装置，不会在罩内停留。
