厨房水槽一体式过滤排水配件结构设计

日常民用厨卫给排水场景中，水槽下水口的杂物拦截是极易被忽略却直接影响使用体验的结构环节，不少传统分体式过滤组件因配合间隙大、安装对位繁琐，长期使用后容易出现残渣卡滞、密封失效导致的渗漏、异味反窜问题，这款一体式结构的水槽过滤配件，正是针对这类实际使用痛点完成的结构优化设计。从实际落地的安装场景来看，这类过滤件主要适配标准口径的家用厨房不锈钢水槽、陶瓷洗菜盆下水口，核心作用是在排水过程中拦截食物残渣、菜叶、餐具掉落的细小碎屑等固体杂物，避免大尺寸杂物直接进入下水管道造成管路堵塞，同时兼顾排水通畅性，不会因过滤孔设置不合理导致排水速度过慢、水槽积水。

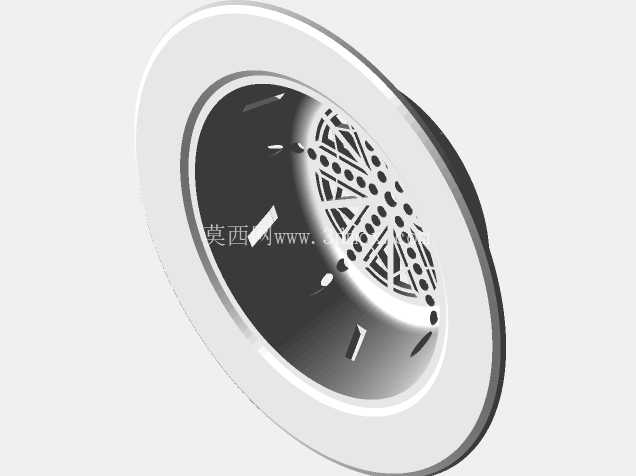

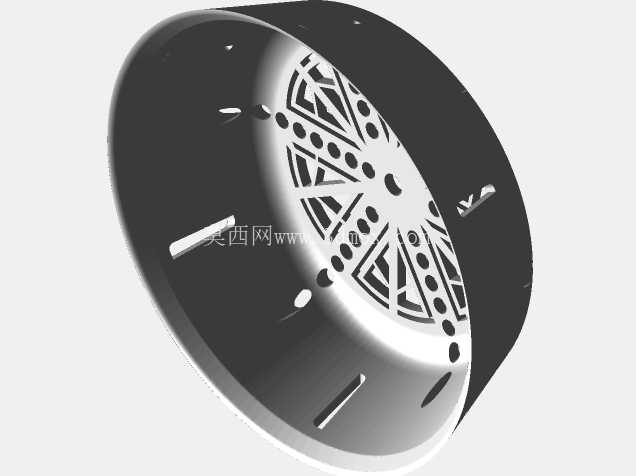

结构设计上采用了整体一体式成型思路，摒弃了传统过滤件多零件拼接的结构形式，整个过滤主体为单一构件，不存在拼接缝隙带来的残渣卡滞死角，日常清洁时可以直接取出整体冲洗，无需拆分多个小零件，大幅降低日常维护的操作成本。过滤端面的孔位布局经过针对性排布，中心区域采用放射状的几何型镂空结构，外圈搭配多组均匀分布的圆形滤孔，两种孔型组合的设计既保证了足够的过水面积，又能对不同尺寸的杂物实现分级拦截：大尺寸的菜叶、食物块会被放射状的宽筋结构拦截，细小的碎屑则会被外圈小圆孔阻隔，避免漏入下水管路。侧面均匀分布的多组纵向卡槽结构，是为安装适配预留的配合位，安装时可以直接卡入水槽下水口的预设卡位，无需额外粘接或者紧固件辅助就能实现初步定位，防止过滤件在水流冲击下出现移位、翻转的情况。

设计阶段特意预留了安装调整的冗余空间，中间区域的安装孔位支持根据实际安装需求做扩孔处理，当遇到需要额外加装固定螺丝的特殊安装场景时，无需更换整个过滤件，仅需对中心孔做适配性扩孔加工，就能通过螺丝将过滤件牢牢固定在水槽下水位置，避免长期使用过程中因水流冲击、清洁触碰导致的位置偏移，保证过滤结构始终处于有效工作位置。整体的外形尺寸适配常规家用厨房水槽的通用下水口径，外圆尺寸与标准下水口的内径做了公差配合设计，安装后侧壁与下水口内壁的间隙控制在合理范围，既不会因为间隙过大导致杂物从侧边漏入管道，也不会因为配合过紧导致取出清洁时卡滞难拔。

从实际使用的工况角度考虑，整个过滤件的结构做了圆角过渡处理，所有滤孔的边缘、构件的棱边都做了钝化设计，日常清洁取放时不会划伤手部，也不会因为尖锐棱边长期摩擦下水管道造成管道内壁的磨损。滤孔的开孔方向做了倾斜角度优化，排水时水流会顺着孔壁形成稳定的流道，不会因为直角孔的阻力导致排水紊流、产生溅水问题，同时倾斜的孔壁也能减少杂物附着在孔位上的概率，降低滤孔堵塞的频率。侧面的卡槽深度经过反复校核，既保证了卡接后的定位强度，不会因为正常的水流冲击脱开，又能保证用户在清洁时可以轻松施力将过滤件从下水口取出，不会出现卡接过紧难以拆卸的问题。

不同于市面上常见的平面式过滤片，这款过滤件采用了带一定深度的筒式结构，过滤端面下沉到下水口内部一定距离，拦截的杂物会存储在过滤件的筒身内部，不会因为水槽内的水流波动把拦截的杂物重新冲回水槽内部，也能避免杂物堆积在过滤件表面影响排水速度。筒身的侧壁也预留了少量辅助排水孔，当端面滤孔被部分杂物遮挡时，侧壁的辅助孔可以保证基础的排水能力，避免水槽短时间内出现积水问题。整个结构没有多余的复杂曲面，建模过程中所有特征都采用参数化设计，后续如果需要适配不同口径的水槽，仅需调整外圆直径、滤孔尺寸、卡槽位置等核心参数，就能快速衍生出适配不同安装场景的系列化产品，大幅降低后续衍生设计的重复建模工作量。

在安装边界的校核上，设计阶段就考虑了不同材质水槽的安装公差，不管是厚度0.8-1.5mm的不锈钢拉伸水槽，还是厚度更大的陶瓷洗菜盆，这款过滤件的安装深度都能适配，不会出现安装后突出水槽底面影响水槽正常使用，或者安装深度过深导致与下方下水弯管产生干涉的问题。固定螺丝的安装位做了沉台设计，当采用螺丝固定方案时，螺丝头部会完全沉入沉台内部，不会突出在过滤端面，避免螺丝头部勾住杂物、或者清洁时刮伤清洁工具，也能减少螺丝长期接触积水导致的锈蚀问题。
