带密封结构的对焊式法兰管接头

在化工流体输送、市政给排水、工业制程管路系统中，法兰管接头是实现两段管道刚性密封连接的核心部件，区别于螺纹连接、卡套连接的小通径适配特性，这类法兰式接头可覆盖从DN50到DN600甚至更大通径的管路需求，尤其适合中高压、温度波动区间大的输送场景，比如化工园区的腐蚀性介质输送管线、厂区循环水系统、蒸汽输送管路，都需要依靠这类接头实现管路的可拆式固定连接，既保证长期运行的密封可靠性，也能在管路检修、设备更换时提供拆装便利。

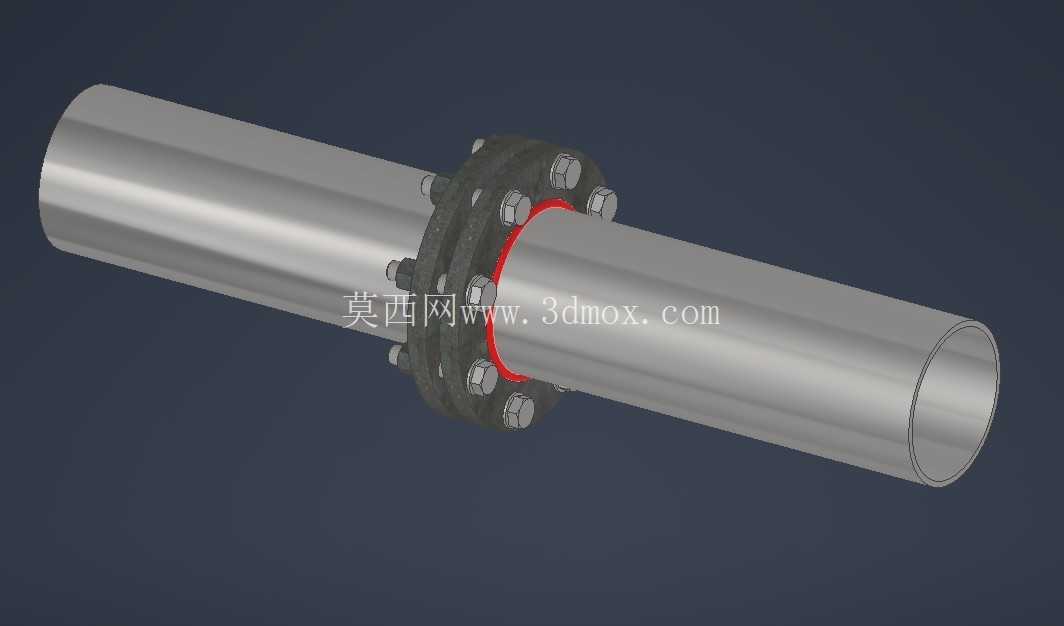

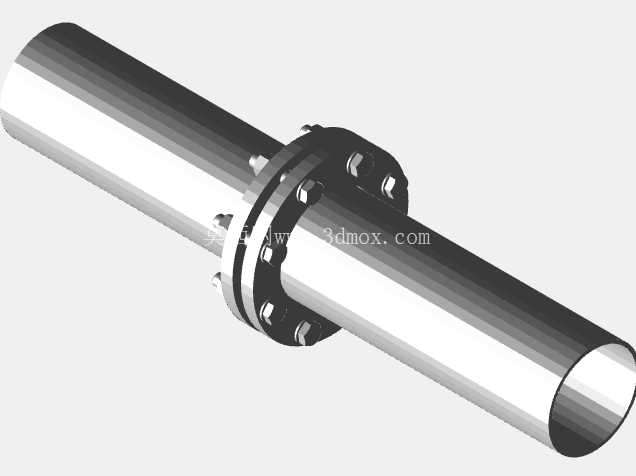

这款接头的设计围绕密封可靠性与安装便捷性两个核心维度展开，整体采用对焊式法兰搭配等径直通管段的结构，两端管段的外径与壁厚匹配常规无缝钢管的标准规格，焊接端预留了标准的坡口角度，现场安装时可直接与对应规格的工艺管道完成对焊连接，避免了异径对接带来的流道突变、局部压损增大的问题。两片法兰盘之间设置了环形密封垫片，从结构呈现来看垫片采用耐温耐腐的弹性材质，法兰盘圆周均匀布置了螺栓穿装孔，螺栓预紧时可将垫片均匀压缩，填补法兰密封面的微观不平度，阻断介质沿法兰结合面的渗漏路径。

从安装边界来看，法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径均匹配对应压力等级的法兰标准，安装时无需额外加工适配结构，只要配对法兰的压力等级、通径参数一致即可完成对接；接头整体的轴向长度预留了足够的焊接操作空间，现场施焊时不会因为法兰盘距离焊口过近导致法兰密封面受热变形，也能给后期螺栓紧固留出扳手操作的空间。流道部分采用全通径设计，内壁与对接管道的内壁齐平，不会出现介质滞留、局部冲蚀的问题，对于输送含固体颗粒的浆料介质、高粘度流体的场景，这种全通径结构能有效降低管路堵塞的风险，减少介质输送过程中的压力损失。

设计过程中重点考量了不同工况下的受力特性，法兰盘的厚度经过强度校核，可承受对应压力等级下的管道轴向拉力、内部介质压力以及温度变化带来的热应力，不会出现法兰盘翘曲变形导致的密封失效；螺栓的布置采用均匀圆周排布，预紧时每个螺栓的受力偏差可控制在合理区间，避免因局部预紧力过大导致垫片压溃、或是预紧力不足导致的渗漏。密封垫片的定位结构做了适配设计，安装时垫片不会因为管道对位过程出现偏移，保证密封面完全覆盖法兰的密封区域，即使在管路存在轻微振动的工况下，也能维持稳定的密封性能。

实际应用中，这类法兰管接头常被用在管路与阀门、泵体、换热器等设备的接口位置，因为设备端的接口多为法兰结构，采用同规格的法兰管接头过渡，可实现设备与管路的快速对接，后期设备维护拆解时，只需要拆卸法兰位置的螺栓即可完成分离，不需要切割管道，大幅降低检修的工作量。对比焊接式的不可拆连接，法兰接头的可拆特性让管路系统的布局调整、部件更换更具灵活性，而对比其他可拆连接形式，法兰连接的密封可靠性更高，可承受的压力、温度范围更广，能满足绝大多数工业管路的连接需求。

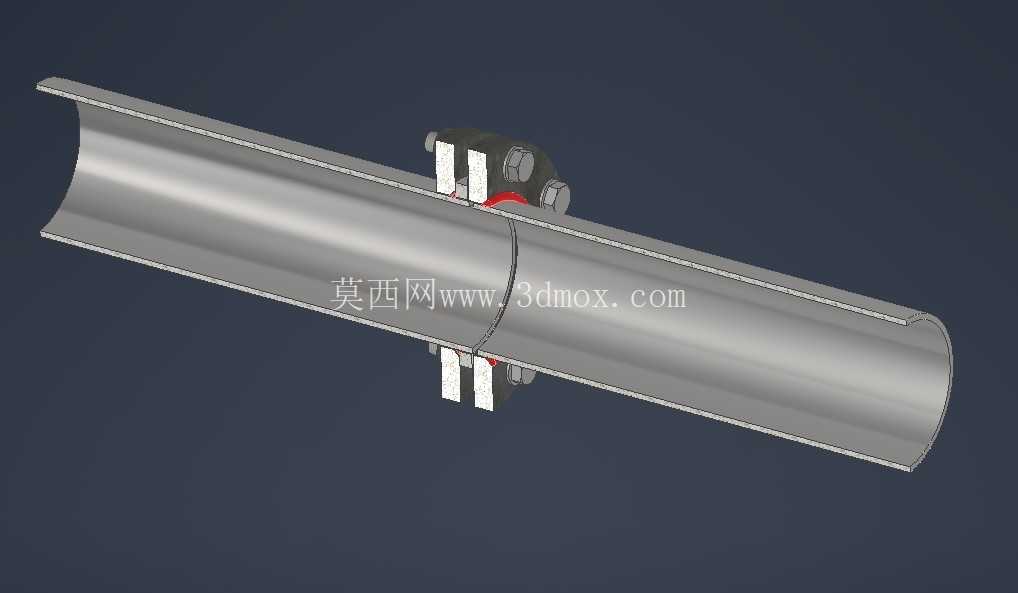

建模过程中对各个配合面的公差做了合理设定，法兰密封面的平面度、螺栓孔的位置度都符合机械设计的公差要求，虚拟装配时可验证螺栓与孔的间隙、垫片的压缩量是否在合理区间，提前规避现场安装可能出现的干涉问题；管段与法兰盘的焊接位置做了焊缝结构的示意，可给现场焊接施工提供参考，明确焊接的工艺要求，避免因焊接位置不当导致的法兰变形、结构强度不足问题。对于结构设计从业者来说，这个模型可直接复用在管路系统的整体布局设计中，用来校验管路安装空间、对接尺寸的匹配度，也可作为法兰类连接件设计的参考样本，根据不同的压力等级、介质特性调整法兰厚度、密封面形式、垫片材质，快速衍生出适配不同工况的法兰接头结构。
