废油甲醇输送用湍流增强型混合阀结构

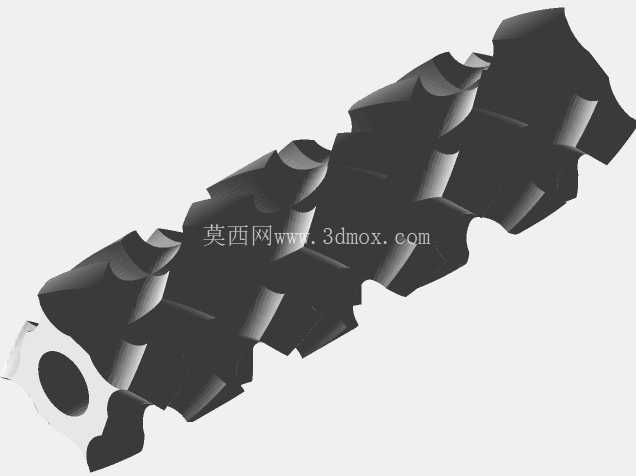

　　在废油资源化再生处理的工艺段中，废油与甲醇的均质混合是决定后续酯交换反应效率的核心环节，常规静态混合阀往往存在流道内湍流强度不足、两相介质分层流动、混合均匀度波动大的问题，尤其当介质温度达到140℃的工况下，流道内壁的介质附着、局部流阻突变还会引发输送压力波动，直接影响整套处理系统的运行稳定性。这款混合阀的结构设计完全围绕高温两相流体的强湍流混合需求展开，没有采用常规的叶片式静态混合结构，而是将整个阀芯的外轮廓设计为连续交错的多棱面凹凸结构，每一段棱面的凸起角度都经过流道截面的渐变计算，当废油和甲醇从入口端进入流道后，会沿着连续凹凸的棱面不断被分割、转向、交汇，不需要额外增设混合元件，就能在整个阀腔长度范围内持续产生高强度湍流，让两种介质在流动过程中充分剪切破碎，实现均匀混合，避免出现局部介质浓度差过大的问题。

　　从安装边界来看，这款混合阀采用直通式的长条形结构，两端预留标准的管路连接接口，整体外轮廓没有突出的安装耳或外置操作部件，能够直接串接在DN15到DN25的高温流体输送管路中，不需要额外预留过大的安装操作空间，适配现有废油处理系统的管路改造需求，不需要对原有管线布局做大规模调整。在结构强度设计层面，考虑到实际工况下介质长期维持140℃的工作温度，同时输送过程中存在一定的管路压力波动，整个阀体的壁厚按照1.6MPa的公称压力做冗余设计，棱面结构的过渡位置全部采用圆角平滑过渡，避免尖角位置出现应力集中，长期在高温工况下运行也不会出现结构变形或疲劳开裂的问题。

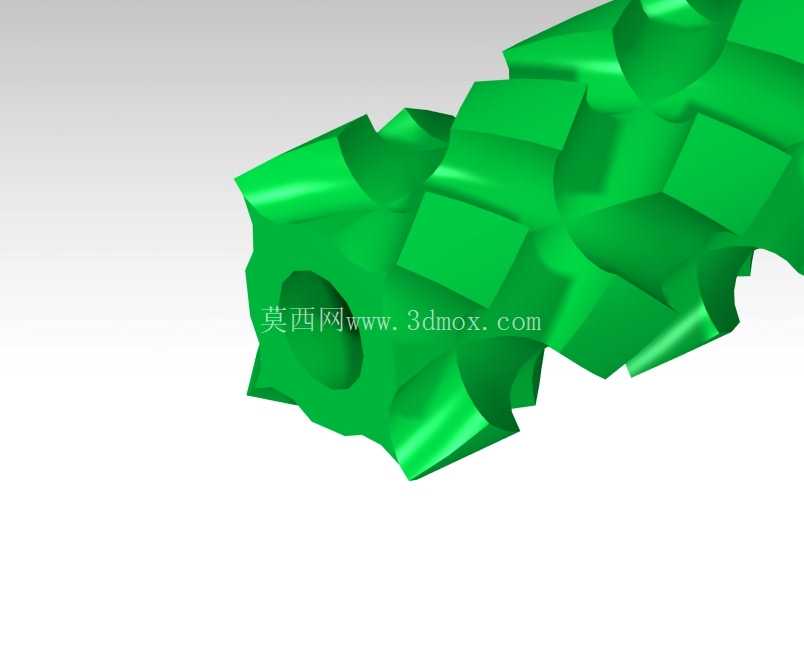

　　设计阶段最初采用3D打印制作塑料样件，主要是为了快速验证流道的通流能力和湍流混合效果，通过样件的通水通油测试，调整每一段棱面的凸起高度和交错角度，确保在额定流量下，流道的整体阻力损失控制在工艺允许的范围内，不会因为增设混合结构导致输送泵的负载大幅升高。实际量产的部件采用CNC加工的不锈钢材质，一方面是因为不锈钢材料在140℃的甲醇和废油介质中具备足够的耐腐蚀性能，不会因为长期接触介质出现锈蚀剥落污染流体的问题，另一方面CNC一体加工的成型方式能够保证流道内每一个棱面的尺寸精度，避免因为加工误差导致流道截面突变，引发局部湍流过度造成的压力损失超标。

　　和常规的带搅拌结构的混合装置相比，这款混合阀没有运动部件，不需要额外配置驱动电机和密封结构，日常运行过程中没有易损件，不需要定期做密封更换或部件维护，能够长期在高温密闭的管路系统中稳定运行，大幅降低运维成本。流道的出口端做了平滑的渐扩结构设计，经过充分混合的介质从棱面段流出后，能够在渐扩段逐步平缓流速，避免高速混合的流体直接冲击下游管路的弯头或阀门部件，减少下游管路的冲蚀磨损。在实际工况适配性上，这款混合阀不仅适用于废油与甲醇的混合工艺，对于其他需要两种低粘度流体在管路中连续均匀混合的工况，只要介质温度、压力参数在设计允许范围内，都可以直接串接安装使用，不需要对结构做额外调整。整个阀体的外表面没有复杂的凹槽或难以加工的曲面，CNC加工过程中可以通过多轴联动一次装夹完成全部外轮廓和内流道的加工，加工工序简单，量产过程中的尺寸一致性容易控制，不需要后续做大量的人工打磨修整，能够有效控制加工成本。在安装对接的时候，只需要保证两端接口与管路的同轴度，避免强行对口造成的阀体应力，就可以保证长期运行的密封性，不需要额外增设支撑固定结构，因为整个阀体的重量较轻，串接在管路上不会对管路造成额外的负载。
