气动散料换向分路阀DN65结构设计

在粉体、颗粒散料的气力输送管线中，管路换向是极易出现堵料、漏料的环节，这款DN65规格的气动分路换向装置，正是针对中小管径散料输送场景开发的管路切换部件，常见于粮食加工、塑料粒子生产、建材粉料输送、化工散料转运的工艺管线中，用来实现单路进料向两路出料的流向切换，替代传统的多管路岔道人工切换方案，降低管线改向的人工操作强度，同时减少散料输送过程中的物料残留与交叉污染问题。

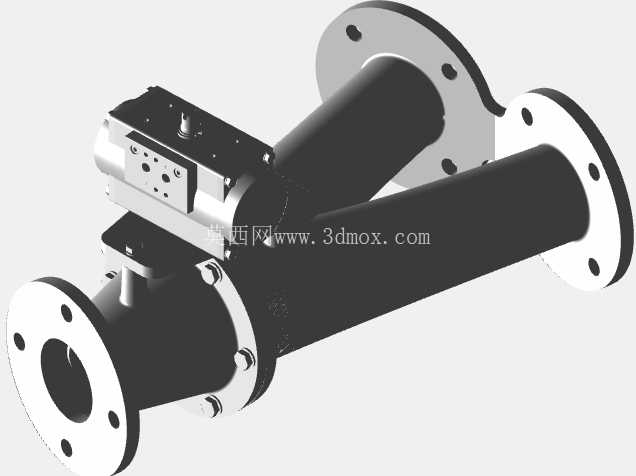

从结构设计逻辑来看，这款换向装置采用Y型三通的主体流道结构，整体流道做了顺滑的圆弧过渡处理，没有直角突变的流道截面，能够最大程度降低散料在阀腔内的流动阻力，避免颗粒物料在转角处卡滞、粉料在死角堆积的问题，适配流动性较好的颗粒、粉体类散料的气力输送工况，输送过程中不会因为流道突变产生明显的压降，保障输送风压的稳定性。主体壳体采用上下法兰的连接结构，上端为单路进料法兰，下端为两路平行布置的出料法兰，所有法兰的连接孔位、密封面尺寸都匹配DN65管径的通用管路安装标准，安装时不需要额外做管路转接，可直接对接同规格的输送管道，降低现场安装的适配成本。

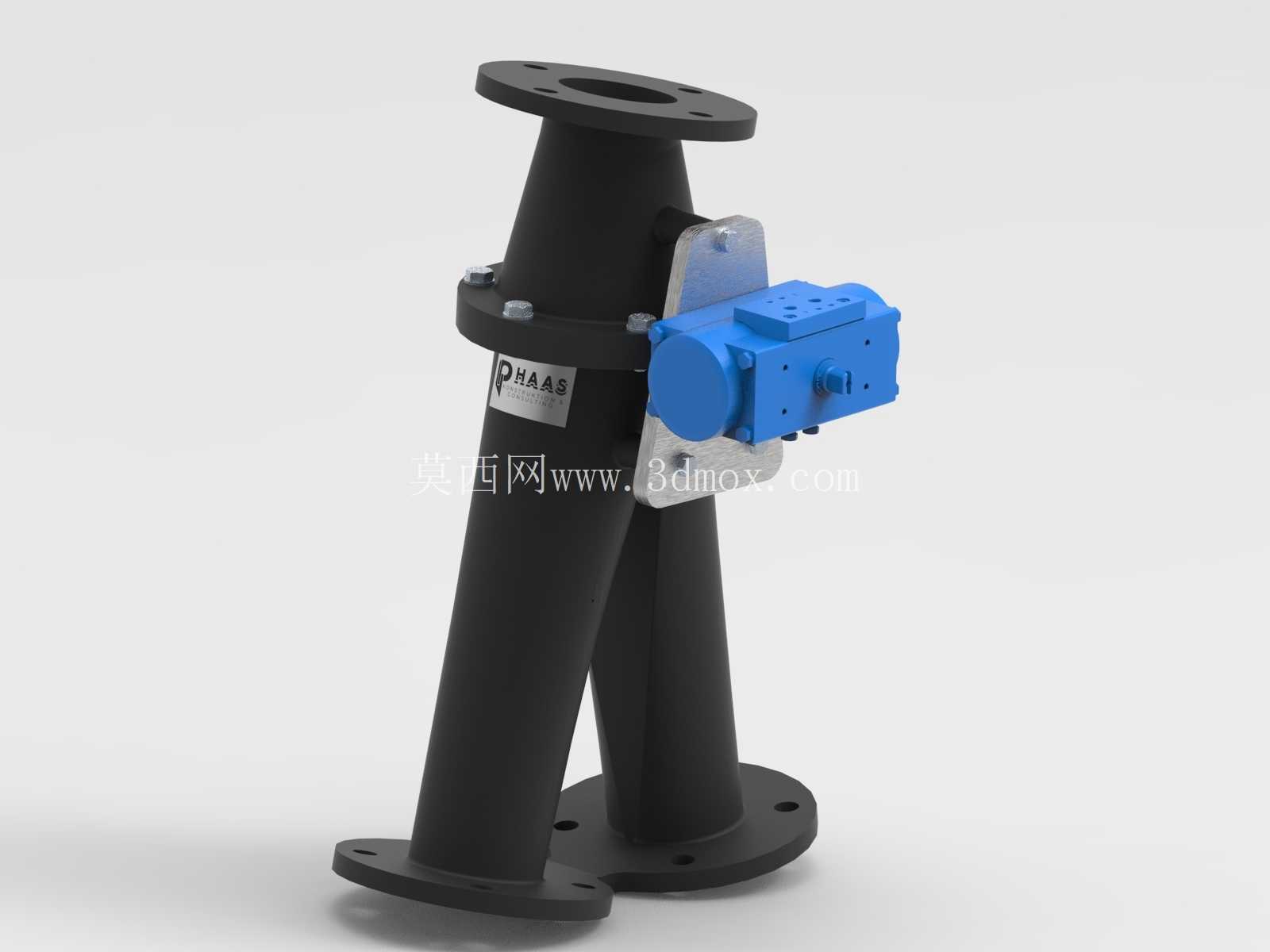

驱动部分采用侧装式气动执行机构，执行机构通过转接支架固定在阀体侧面，输出轴直接连接阀腔内的换向翻板，没有多余的传动连杆结构，一方面减少了传动环节的间隙累积，提升换向动作的定位精度，另一方面也让整体结构更加紧凑，减少阀体侧面的突出尺寸，在管线排布密集的车间内安装时，不会因为驱动机构的突出尺寸占用过多安装空间，避免和周边管线、支架产生干涉。执行机构本身集成了气动控制接口与位置反馈模块的安装位，可直接对接工厂的气源系统与PLC控制回路，实现远程自动换向控制，不需要人工到现场操作阀门，适配自动化连续生产的输送线需求。

从安装边界来看，这款换向阀的整体安装高度控制在同规格手动换向阀的1.2倍以内，下端两个出料法兰的中心距经过优化，既保证了两路出料管路的安装操作空间，不会出现法兰螺栓无法拧装的问题，又尽可能缩小了阀体的整体宽度，在并排布置多组换向阀的输送管排上，能够有效缩小管线排布的整体间距，节省车间的管线布置空间。阀体和执行机构的连接支架做了加强筋结构，能够承受气动执行机构动作时的反冲力矩，避免长期换向动作后支架出现变形、连接松动的问题，保障长期运行的结构稳定性。

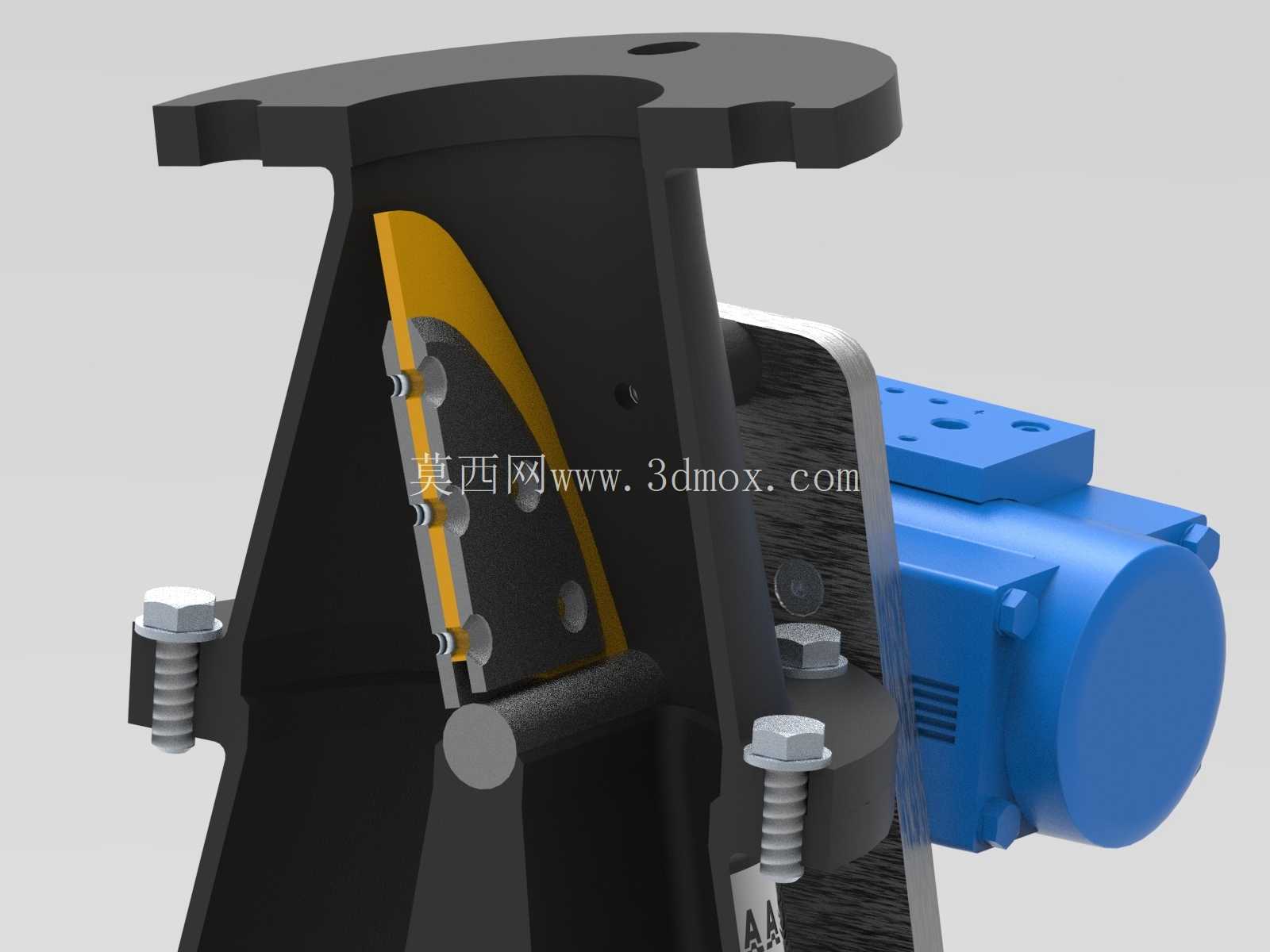

阀腔内部的换向翻板边缘采用软质密封结构，翻板切换到位后会紧贴阀腔内的密封面，将非工作侧的流道完全封闭，避免输送过程中物料从非工作流道泄漏，同时也能减少输送风压的泄漏，保障气力输送的压力稳定。翻板的转轴采用外置式轴承支撑，轴承位置和阀腔内部做了密封隔离，避免散料颗粒进入轴承部位造成磨损卡滞，延长部件的使用寿命，日常维护时只需要定期检查轴承部位的润滑状态、密封件的磨损情况即可，不需要整体拆解阀体，维护操作十分便捷。

在实际选型应用中，这款换向阀适配正压稀相气力输送场景，工作压力覆盖常规散料输送的常用压力区间，可根据输送物料的磨琢性选择对应耐磨等级的阀体内衬与翻板材质，针对磨蚀性较强的建材粉料、矿粉类物料，可更换耐磨衬板提升阀体的使用寿命，针对食品级物料输送场景，也可更换符合食品接触要求的内腔材质与密封件，适配不同行业的输送工艺要求。整体结构没有多余的外露部件，所有连接螺栓都做了防松处理，适配工厂车间内多粉尘的工作环境，不会因为粉尘堆积造成动作卡滞，长期运行的可靠性更高。
