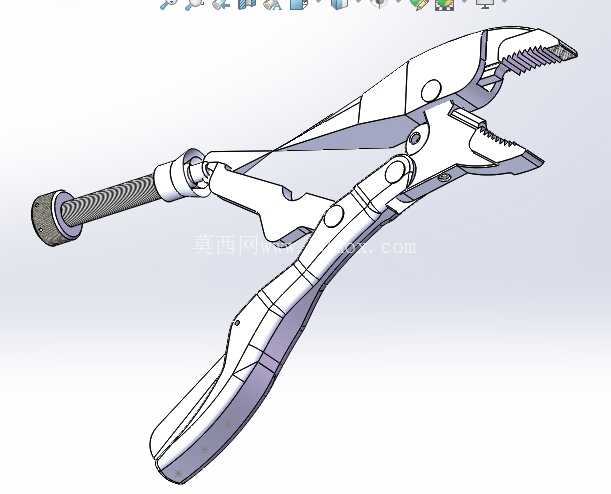

带自锁调节结构的大力夹持钳结构设计

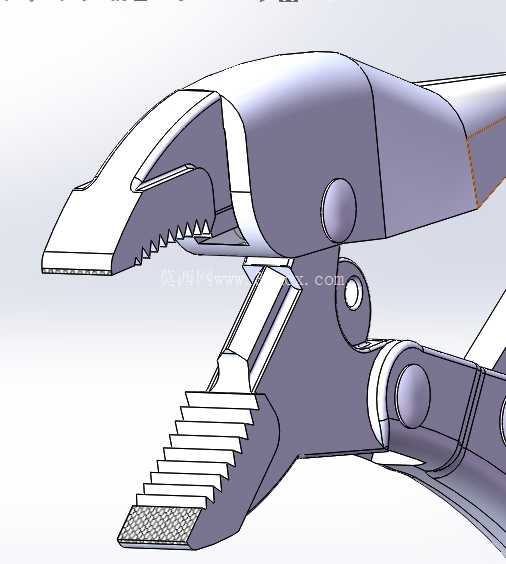

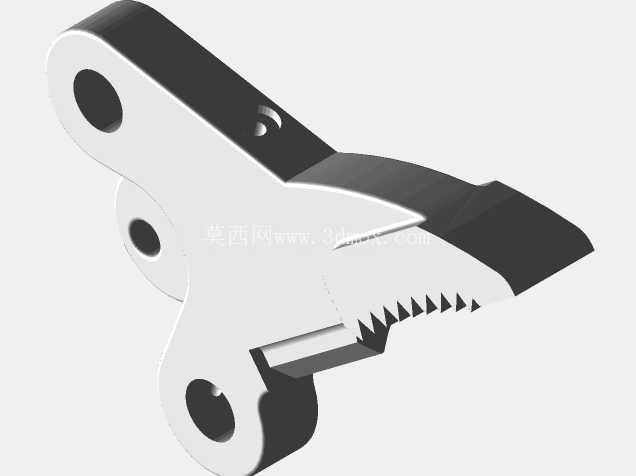

　　这款手动夹持钳的结构设计，核心围绕大夹持力下的稳定锁止、可调夹持范围展开，适配机加工工位临时装夹、五金维修工件固定、管路拆装夹持、钣金件定位等多场景作业需求。区别于普通固定开口钳类，该结构通过尾部的螺旋调节副搭配钳身的杠杆锁止机构，可实现不同厚度工件的适配夹持，无需操作人员持续施加握力即可维持恒定夹持力，能有效降低长时间作业的手部负荷。从结构布局来看，钳头部分设置了两段式齿形咬合面，前段细齿适配小尺寸光滑工件的防滑夹持，后段粗齿针对大尺寸、表面粗糙的工件提供更大咬合力，避免夹持过程中出现工件滑脱的问题；钳身的铰接点位置经过力臂配比优化，在操作人员施加常规握力的情况下，钳口可输出数倍于普通手钳的夹持力，配合锁止片的卡位结构，锁止状态下不会因工件振动、外力碰触出现松脱。

　　尾部的调节螺杆采用细牙螺纹设计，转动调节螺母即可连续调整钳口的最大开口范围，可覆盖从薄钣金到厚壁管材、异形工件的夹持需求，螺杆端部设置了限位挡圈，避免调节过程中螺杆脱出钳体。钳柄部分采用符合人体工学的弧形轮廓，贴合手部握持形态，表面预留了防滑包覆层的安装位，可加装橡胶或塑胶护套提升握持摩擦力，减少操作过程中的打滑风险。从安装与使用边界来看，该钳具整体为纯手动操作结构，无需外接动力源，整体长度适配单手握持操作，钳口最大开口范围可通过尾部螺杆在0到对应设计上限间无级调节，锁止状态下的钳口夹持面平行度经过结构限位控制，夹持薄壁工件时不会出现单侧压痕过深、工件变形的问题。

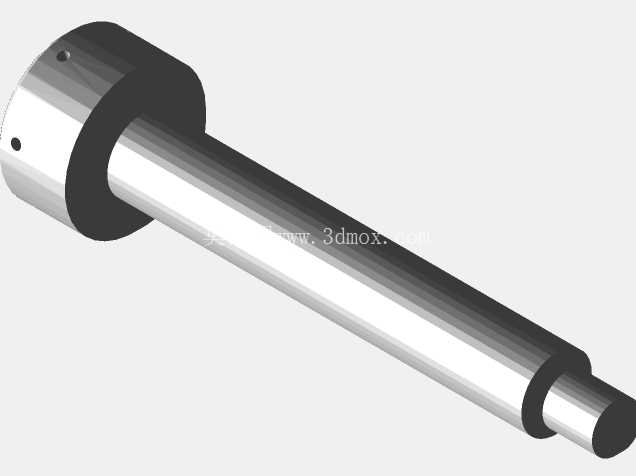

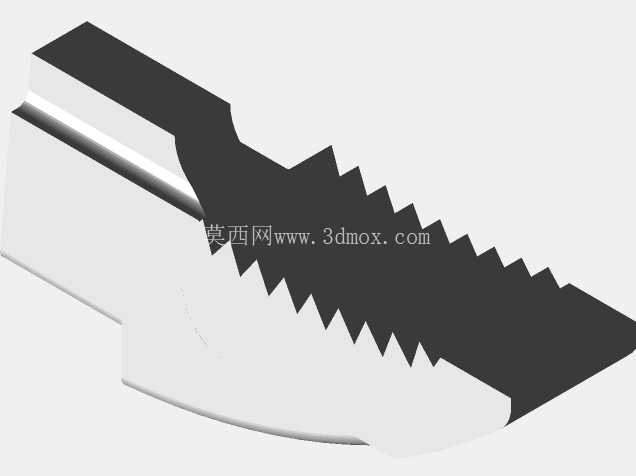

　　在结构设计过程中，重点对铰接销轴的受力载荷进行了校核，所有铰接位置均预留了销轴的装配间隙与润滑空间，长期使用磨损后可通过更换销轴快速恢复钳具精度，无需整体报废；钳头的齿形部分采用局部强化的结构设计思路，建模时预留了热处理工艺的结构余量，可针对咬合齿区域进行表面淬火处理，提升齿面耐磨性能，延长工具使用寿命。在实际工位应用中，该类钳具可替代小型台虎钳完成临时性的工件固定作业，尤其是在户外维修、装配现场无固定工装的场景下，可快速实现工件的夹持定位，配合辅助工具完成焊接、打磨、拆装等作业；针对管路拆装作业，该钳的锁止结构可维持恒定夹持力，避免普通手钳持续施力导致的手部疲劳，也能防止夹持力波动导致的管件表面损伤。

　　建模过程中对所有运动部件的干涉情况进行了全行程验证，从钳口完全闭合到最大开口状态，调节螺杆转动、锁止片卡位、钳身转动的全流程无结构干涉，各铰接点的转动阻尼均匀，操作时无卡滞感；钳身的减重槽设计在保证结构强度的前提下降低了整体重量，长时间握持作业不易产生疲劳。
