四旋翼小型航拍无人机结构设计方案

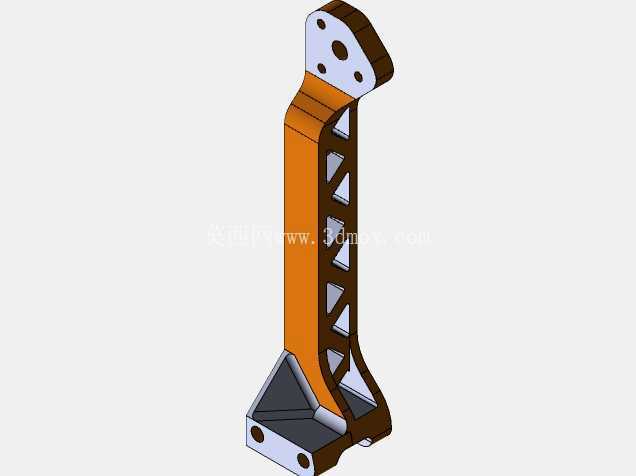

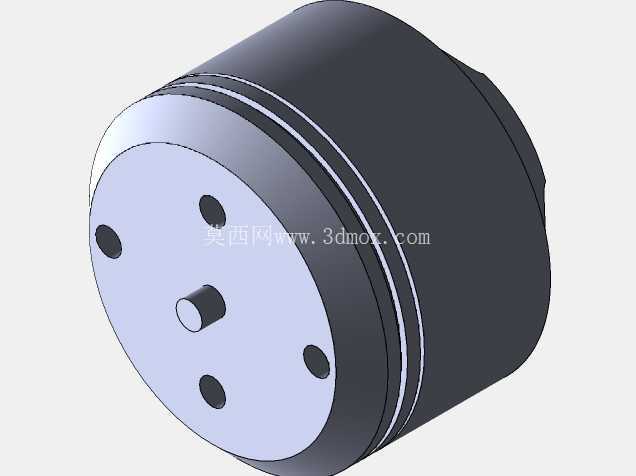

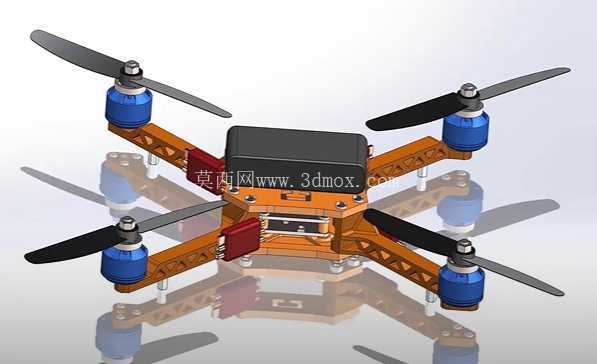

　　这套四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖小范围航测、园区巡检、轻量载荷航拍这类对起降空间要求低、机动灵活性要求高的作业场景，不需要专用起降跑道，在平整硬质地面即可完成起降操作，适配城市楼宇间、野外零散作业点这类复杂空域下的使用需求。从结构布局来看，整机采用X型机架构型，机臂采用镂空桁架式设计，在保证结构抗弯强度的前提下尽可能降低机架自重，四个动力单元对称分布在机臂末端，动力单元由无刷电机、两叶螺旋桨组成，电机安装座与机臂采用嵌入式定位配合，保证电机轴线与机架平面垂直，避免动力输出角度偏移带来的飞行姿态偏移问题。

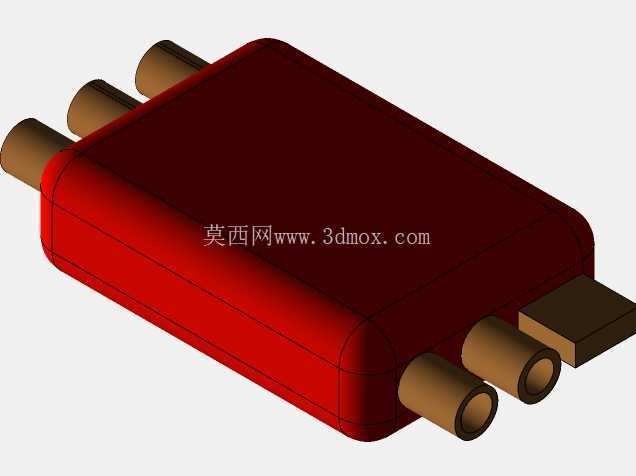

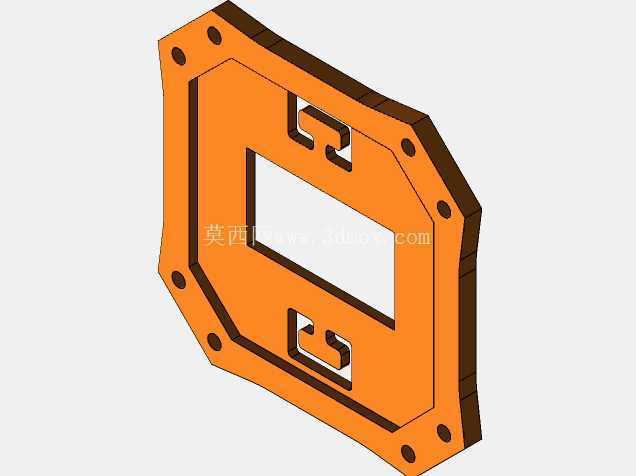

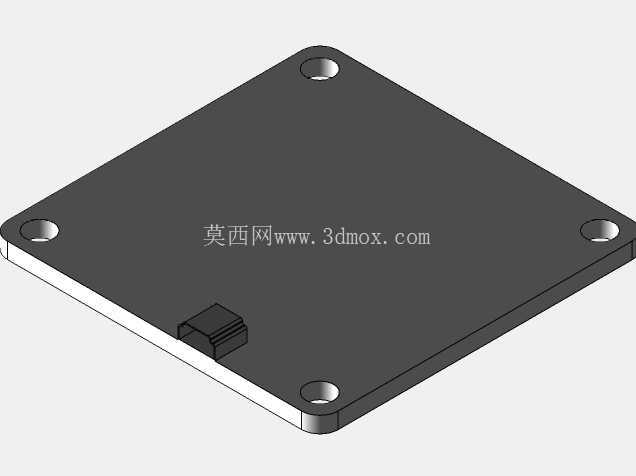

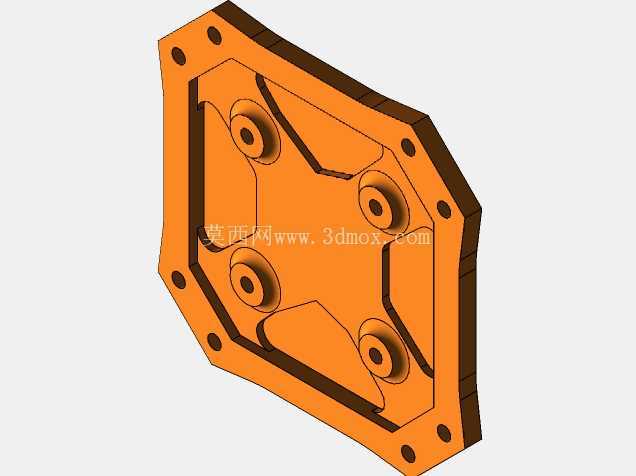

　　机身上层的方形舱体为核心载荷安装区，可放置飞控主板、电池模块、图传设备等核心元器件，舱体与机架之间设置有减震缓冲垫，可过滤飞行过程中电机转动带来的高频振动，避免振动传递到飞控传感器或者航拍载荷上，影响姿态解算精度或者拍摄画面稳定性。机臂两侧预留的安装位可扩展搭载小型电调模块，电调与电机的走线沿机臂内侧的走线槽布置，避免飞行过程中气流吹动线缆产生晃动，同时减少线缆外露带来的风阻增量。从安装边界来看，整机展开后对角电机轴距控制在小型便携级别的尺寸范围内，机臂与中心机架采用快拆式连接结构，拆卸后可放入常规尺寸的设备收纳箱中，方便外场作业携带。

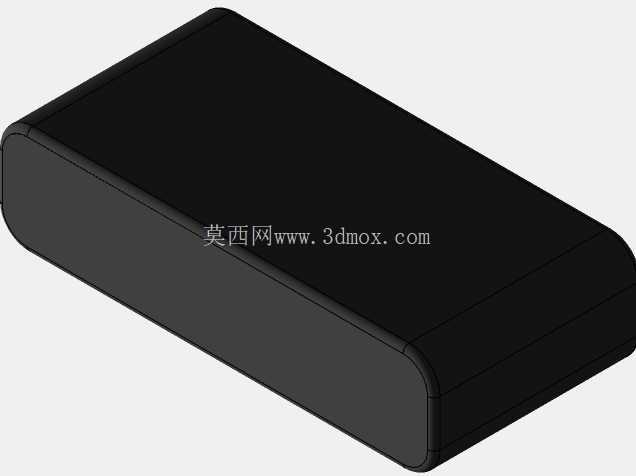

　　螺旋桨采用正反桨配对设计，相邻机臂的螺旋桨旋转方向相反，可抵消旋翼转动产生的反扭矩，保证飞行过程中的航向稳定性，桨叶根部与电机输出轴采用快拆式桨夹固定，外场作业时出现桨叶损坏可快速更换，不需要复杂的拆装工具。中心机架的下层预留了电池安装舱，电池采用滑轨式安装结构，可根据实际搭载的载荷重量微调电池的前后位置，调整整机的重心落在旋翼平面的几何中心处，避免重心偏移带来的飞行功耗增加、姿态控制难度提升的问题。机架的所有连接孔位均采用等间距标准化设计，可兼容市面上主流的小型飞控、GPS模块、图传天线等通用航模配件，不需要额外打孔改装即可完成配件替换，降低后期维护改装的成本。

　　在结构强度校核层面，机臂的截面尺寸经过受力验算，可承受满油满电状态下急加速、急转向时的最大弯矩，不会出现机臂形变导致的动力轴线偏移；电机安装座的连接螺丝采用防松设计，避免长时间飞行振动导致螺丝松动脱落。起落部分直接利用机臂下方的结构预留高度，保证起飞降落时螺旋桨与地面保持足够的安全距离，不会出现桨叶擦地的情况，同时省去了额外加装起落架带来的重量增量，进一步提升整机的载荷续航比。整套结构没有冗余的装饰性设计，所有结构特征都服务于减重、强度提升、安装维护便捷性这几个核心工程目标，外场作业时可快速完成组装调试，作业过程中结构稳定性可靠，可适应小范围连续作业的使用需求。
