32毫米管径侧排式地漏软管结构

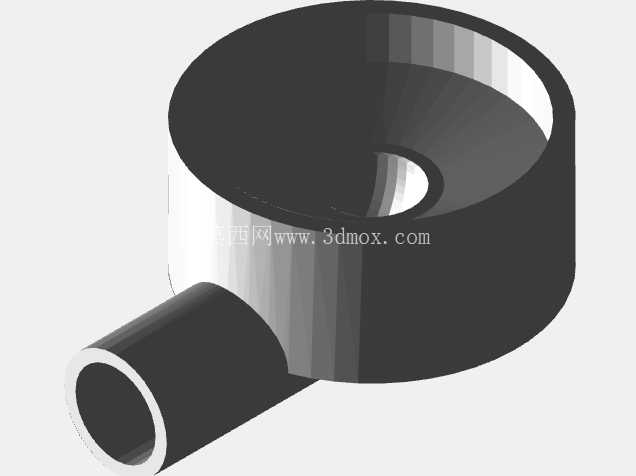

　　在民用住宅、小型商用空间的同层排水改造、下沉式卫生间施工以及老旧卫浴空间排水系统升级场景中，侧排式地漏连接软管是解决地面排水与横向排污管线衔接的核心部件，这类部件不需要穿透楼板完成竖向布管，能大幅降低既有建筑改造的施工难度，减少对下层空间的管线干扰，在阳台洗衣区、无障碍卫浴间、临时搭建的商用排水点位中应用十分广泛。这款32毫米管径的侧排地漏软管配套结构，在设计之初就瞄准了小流量地面排水的实际需求，区别于常规50毫米管径的主排水地漏，32毫米的通径刚好适配洗手台旁侧排水、阳台干区散水、设备间冷凝水收集这类排水量不大但需要稳定导流的场景，不会因为通径过大造成水封干涸反味，也不会因为通径过小导致排水溢水。从结构设计逻辑来看，主体采用圆盘形集水腔加侧向出水管的布局，集水腔的敞口面完全贴合地面装饰层的安装标高，圆盘形的腔体轮廓可以在有限的安装高度内最大化集水容积，让流入的地面积水不会在腔体内部形成涡流滞留，侧向伸出的软管接口直接与预埋在墙内或者地面找平层里的32毫米排水软管对接，接口处做了等径的承插结构，不需要额外的变径接头就能完成密封衔接，安装时只需要在接口外壁缠绕生料带或者套上橡胶密封圈，就能满足常规无压排水的密封要求。很多现场施工人员在做同层排水的时候经常遇到的问题就是，地漏主体和排水软管的对接角度不好调整，硬管对接一旦出现角度偏差就会产生安装应力，时间长了接口处容易开裂渗水，这款结构的侧向接口做了平滑的圆弧过渡，集水腔和出水管的连接位置没有直角拐角，排水时水流可以顺着圆弧面顺畅流入软管，不会在拐角处滞留杂物造成堵塞，同时接口的外径严格匹配常规32毫米PVC软管、波纹软管的内径公差，现场安装时不需要额外打磨扩口就能直接插入，能有效减少现场施工的调整工作量。

　　从安装边界尺寸来看，圆盘形集水腔的整体高度控制在40毫米以内，完全可以适配普通地面找平层加瓷砖的铺装厚度，不需要额外抬高地面完成安装，侧向出水管的中心距离集水腔底部的高度留足了10毫米的沉沙空间，日常使用中随水流带入的细小沙粒会沉积在腔体底部，不会直接冲入软管造成管路堵塞，日常维护时只需要打开地漏盖板就能清理沉积的杂物，不需要拆开管路接口。在实际使用场景中，这类侧排地漏软管结构还经常被用在整体卫浴的集成排水系统里，整体卫浴的底盘本身自带排水坡度，不需要额外找坡，配套这种等径的侧排软管结构，可以直接将底盘的排水口和建筑预留的横向排水管线连接，省去了竖向布管占用的下层空间，尤其适合装配式装修的快速施工要求，安装时不需要现场焊接或者粘接地漏主体，所有接口都采用承插式密封，整个安装过程可以在十分钟内完成，大幅提升装配式施工的效率。

　　设计过程中还充分考虑了排水时的水封稳定性，集水腔内部的挡水结构和32毫米软管的插入深度配合，能形成稳定的25毫米高度水封，有效阻隔排水管线内的异味反窜到室内，同时因为管径适中，水封的补水周期比大管径地漏更长，即使是在不经常用水的阳台区域，一周左右补充一次积水就能维持水封的密封效果，不会因为水封干涸造成反味。很多工程现场反馈，部分小尺寸侧排地漏因为集水腔的容积太小，瞬间排水量稍大就会出现地面积水，这款结构的圆盘形集水腔容积达到了200毫升以上，即使瞬间有0.3升每秒的排水流量，也能暂时存蓄水流，缓慢导入侧向软管排出，不会出现溢水问题，同时腔体内部的光滑内壁没有多余的加强筋或者凸起结构，不会挂住毛发、纤维类杂物，日常使用的堵塞概率比带复杂格栅结构的地漏低很多。

　　在和软管的配合上，侧向接口的外壁做了两道环形的凹槽，当软管套入接口之后，用喉箍卡在凹槽位置就能牢牢固定软管，不会因为排水时的管路晃动导致软管脱落，相比光滑外壁的接口，这种带凹槽的结构不需要打胶就能实现足够的拉拔强度，后期如果需要更换软管，只需要松开喉箍就能直接拔下，维护十分方便。针对北方地区冬季低温环境下的使用需求，结构的壁厚做了均匀的2.5毫米等厚设计，不会因为局部壁厚太薄在低温下受撞击开裂，整体采用圆弧过渡的结构没有应力集中点，即使安装时受到轻微的踩踏压力，也不会出现腔体破裂的问题。在无障碍卫浴空间的应用中，这种薄型的侧排地漏结构可以完全和地面铺装层齐平，没有凸起的边缘，不会对轮椅、助行器的通行造成阻碍，32毫米的管径完全可以满足淋浴时的排水需求，同时因为是侧排结构，地面下方没有竖向的管线突出，不会影响地面防水层的完整铺设，减少了防水层施工时的节点处理难度，降低了漏水隐患。
