带双法兰连接结构的L型弯管构件

在工业流体输送、市政给排水、化工介质传输以及暖通空调管路系统中，管路走向的转向衔接一直是管路布局设计里的核心节点，这类L型带法兰的弯管构件，正是为解决垂直转向的管路刚性连接需求而设计的结构件。从实际工程应用来看，这类构件常出现在泵组进出口的管路转向段、设备端与主管道的垂直衔接位置、车间工艺管线的转角布设处，相比焊接式弯头，法兰连接的形式能够在保证密封性能的前提下，实现管路的快速拆装检修，无需在检修时对整段管线进行切割动火，尤其适合后期需要频繁维护、定期更换管路附件的工况场景。

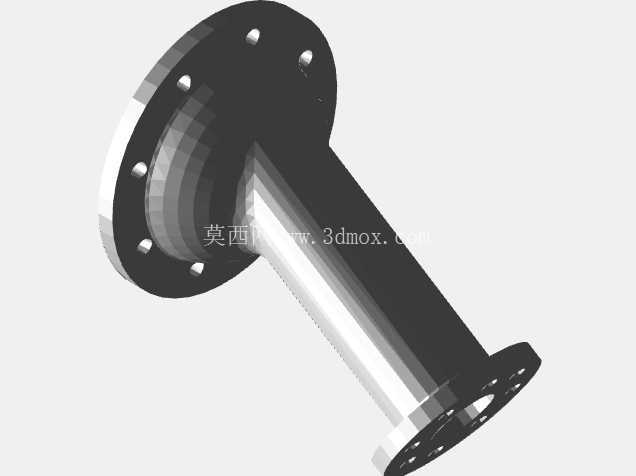

从结构功能特性来看，该构件两端均采用带螺栓孔的法兰盘结构，法兰端面上的密封面可适配橡胶垫片、金属缠绕垫片等多种密封件，能够根据输送介质的压力、温度、腐蚀特性选择对应的密封方案，两端法兰的螺栓孔采用圆周均布设计，可与同公称通径、同压力等级的标准法兰实现完全互换对接，无需额外加工转接件。中间的弯管段采用等通径圆弧过渡结构，转向角度为90度，圆弧段的曲率半径经过流体阻力优化，能够最大程度降低介质转向时的局部阻力损失，减少介质在转角处的涡流、紊流现象，避免长期运行过程中介质中固体颗粒在转角处沉积造成的管路堵塞，同时也能降低高速介质对管壁的冲刷磨损，延长构件的整体使用寿命。

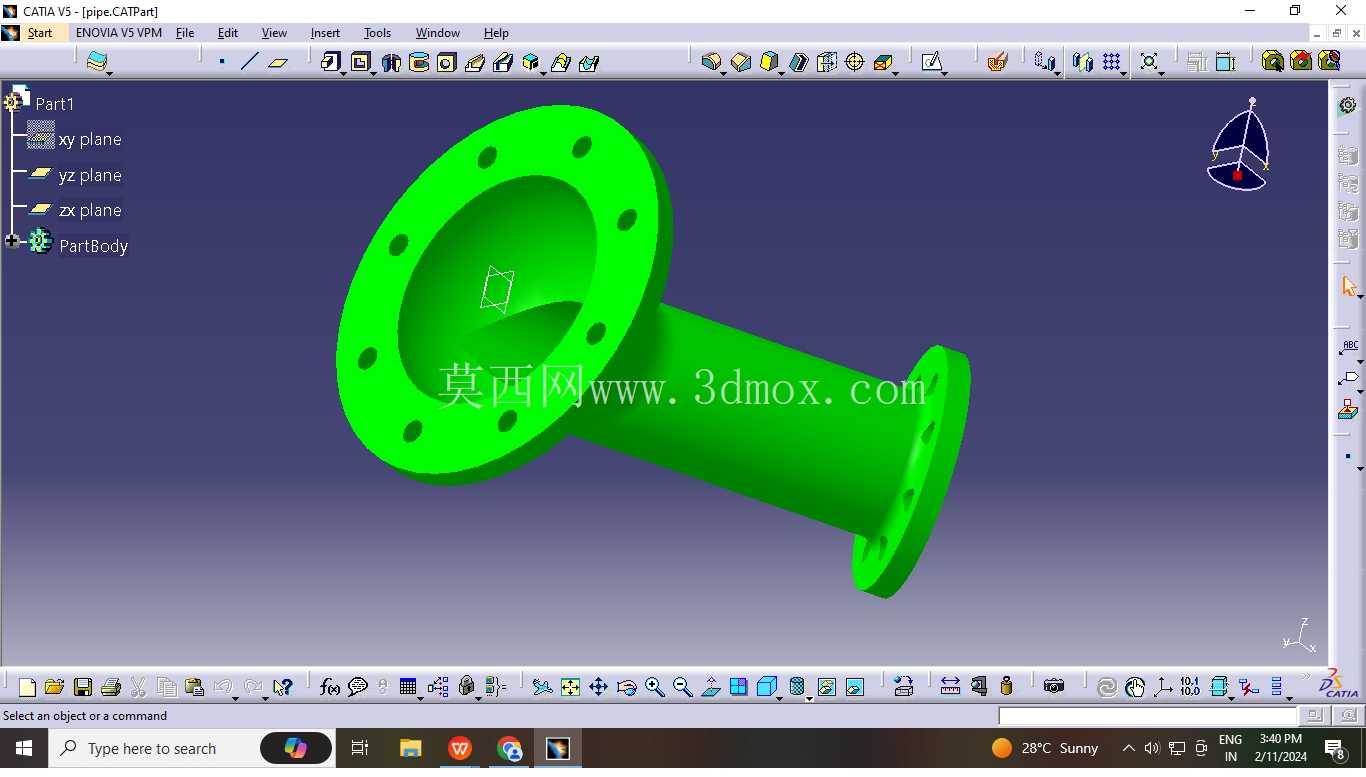

在设计思路层面，建模过程中首先确定了管路的公称通径参数，以此为基础推导弯管段的壁厚，壁厚取值综合考虑了输送介质的工作压力、管材的许用应力以及管路运行时的水锤冲击余量，避免因壁厚不足导致的管路爆裂风险。两端法兰的尺寸参数严格遵循对应压力等级的法兰标准，螺栓孔的中心圆直径、孔径、孔位数量均与标准法兰保持一致，保证安装时的互换性；法兰与弯管段的衔接位置采用圆弧过渡倒角，消除结构应力集中点，避免管路在承压运行、受外力振动时在衔接位置出现应力开裂。建模时对法兰密封面的平面度、弯管段内壁的光滑度都做了结构约束，保证后续加工成型后密封面无翘曲、内壁无凸起，减少介质输送过程中的阻力。

从安装边界与尺寸适配角度来说，该构件的安装空间需要预留出两端法兰螺栓的操作空间，即法兰圆周外侧需要留出足够的扳手操作余量，避免安装时螺栓无法紧固。安装过程中需要保证两端对接法兰的同轴度偏差在允许范围内，避免强行对接造成法兰密封面翘曲、连接螺栓受力不均的问题。构件的整体轴向尺寸、两端法兰的端面距离经过精准核算，能够适配多数常规管路转角的安装间距，无需额外搭配短节调整长度；弯管段的转弯半径控制在合理区间，既不会因转弯半径过小造成流体阻力激增，也不会因转弯半径过大占用过多的安装空间，能够在紧凑的管路布局空间内完成90度转向的管路衔接。在实际选型时，可根据管路的工作压力、输送介质特性匹配对应的管材与法兰材质，无论是普通给排水场景用的铸铁、碳钢材质，还是化工腐蚀场景用的不锈钢、衬塑材质，该结构形式都能通过调整材质参数适配对应的工况需求，结构本身的受力形式、连接逻辑具备较强的通用性，可覆盖多数低压、中压管路的转向连接需求。
