34mm规格90度三通连接管夹结构

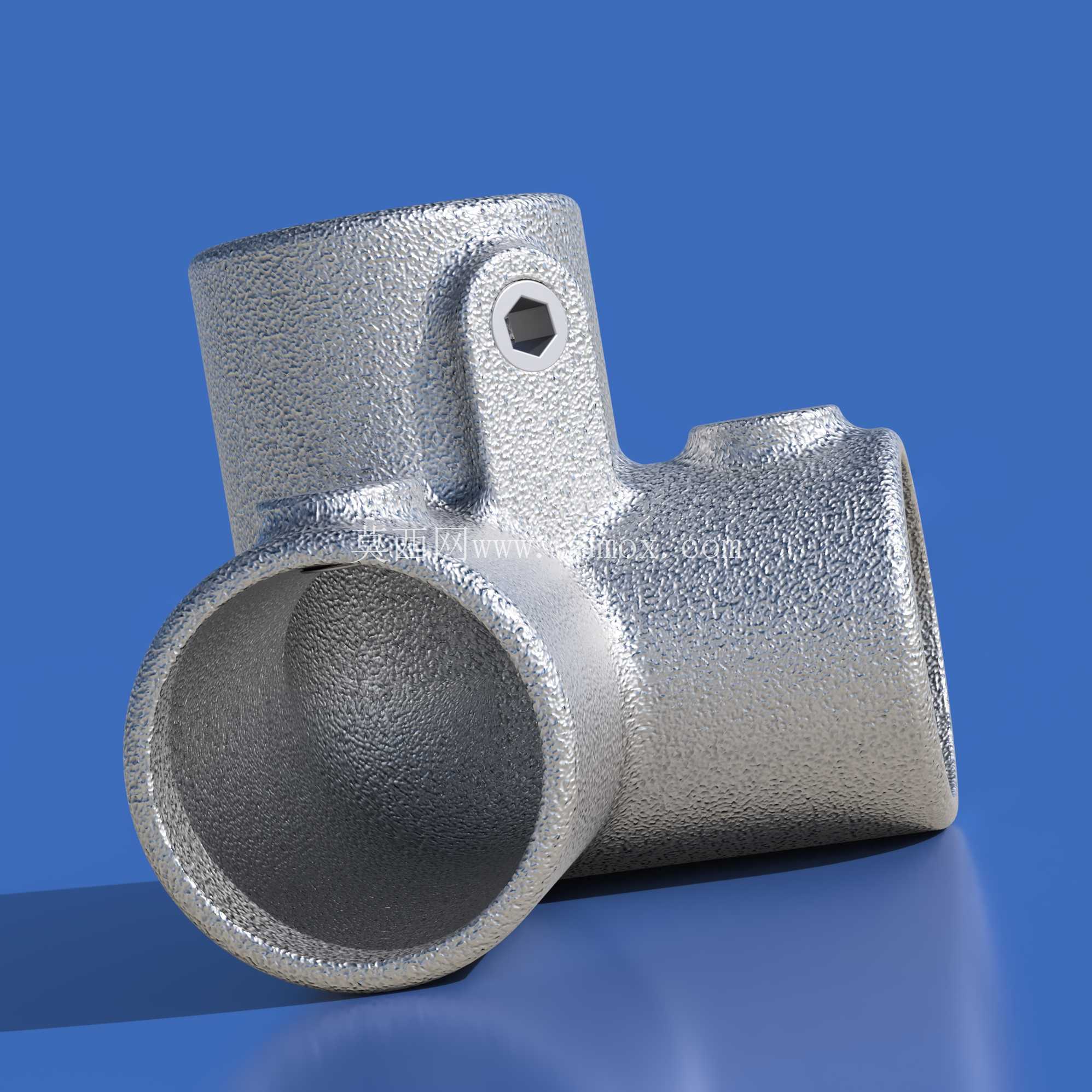

　　在模块化管路搭建、临时管线布设、轻型框架组装的现场作业场景里，这类90度三通结构的管夹是兼顾连接效率与结构稳定性的常用零件，不同于需要焊接、攻丝的硬连接方式，这类夹式结构不需要对管材端面做二次加工，只要将对应外径的管材插入夹体的承插孔，拧紧侧面的紧固螺钉就能完成三个方向管材的刚性连接，大幅降低现场施工的工具依赖与作业时长。从结构设计逻辑来看，这款管夹的三个承插接口呈空间90度正交分布，中心交汇区域做了加厚的筋位处理，避免三个方向管材受力时在连接根部出现应力集中导致的夹体开裂，每个承插孔的侧壁都开有贯通的螺钉过孔，配套的紧定螺钉端部做了滚花防滑处理，拧紧后可以嵌入管材外壁的微形变区域，防止管材受轴向拉力或者扭转力时出现松脱滑移。针对34mm外径的适配管材，承插孔的内径做了0.2-0.3mm的公差预留，既可以保证普通精度的圆管能够顺利插入，不会因为管材外径的轻微正偏差出现插装卡滞，也不会因为间隙过大导致连接后管材出现径向晃动，影响整体框架的结构刚性。夹体的外形在非受力区域做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装作业时划伤操作人员，另一方面也能减少压铸成型时的应力残留，提升零件的整体抗冲击性能。

　　在实际应用中，这类管夹常被用于工业设备的外围管线支架搭建、仓储轻型货架的快速组装、农业灌溉管路的分支固定、展会临时展架的结构连接等场景，相比传统的焊接三通接头，它可以实现管材的无损拆装，需要调整管路走向或者框架结构时，只要拧松紧定螺钉就能调整管材的插入深度或者转动角度，调整完成后重新拧紧即可，不需要切割管材或者更换连接件，材料的重复利用率更高。从安装边界来看，这款管夹的中心交汇区域外径控制在合理范围，相邻两个承插孔的外侧间距不会占用过多安装空间，在狭小的布设空间里也能完成组装，紧定螺钉的操作位置朝向外侧，使用普通内六角扳手就能完成拧紧作业，不需要特殊的定制工具。

　　在结构强度设计上，夹体的壁厚根据不同受力位置做了差异化分配，承插孔的侧壁厚度满足管材受侧向力时的抗弯需求，中心交汇区域的壁厚比侧壁厚30%左右，能够承受三个方向管材传递的复合载荷，即使在有轻微振动的使用场景下，连接结构也不会出现松动或者断裂。考虑到不同使用环境的防腐需求，这类管夹的毛坯一般采用压铸工艺成型后做表面喷塑处理，能够适应普通户外场景的防锈需求，如果是在腐蚀环境下使用，也可以更换为不锈钢材质的同结构产品，安装尺寸完全通用，不需要调整配套管材的规格。

　　在管路布设场景中使用时，这类三通管夹可以同时实现管路的直角转弯与分支引出，不需要单独搭配弯头和三通接头，减少了连接节点的数量，也就降低了管路出现松动泄漏的风险，尤其是在压缩空气管路、低压输水管路的布设中，配合密封圈使用还能实现一定的密封性能，满足低压流体输送的连接需求。在框架组装场景中，这类管夹搭配同规格的圆管，可以快速搭建出不同结构的工作台框架、设备防护栏、物料存放架，不需要做焊接作业，现场没有明火作业风险，适合在有防火要求的车间内直接组装施工，组装完成的框架如果后续需要调整尺寸或者搬迁，也可以完全拆解后重新组装，不会产生废弃的焊接结构件，符合现场作业的灵活化需求。
