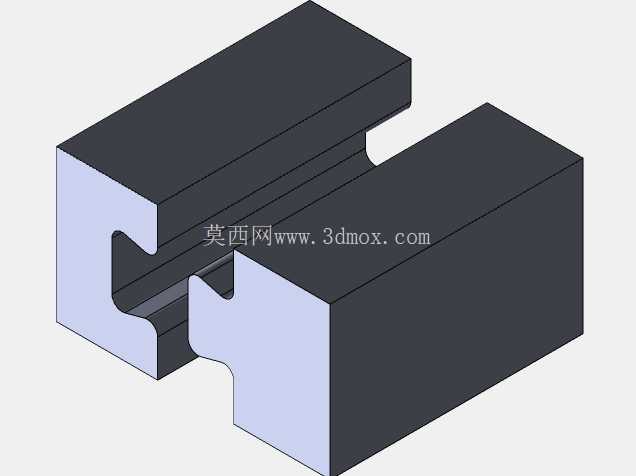

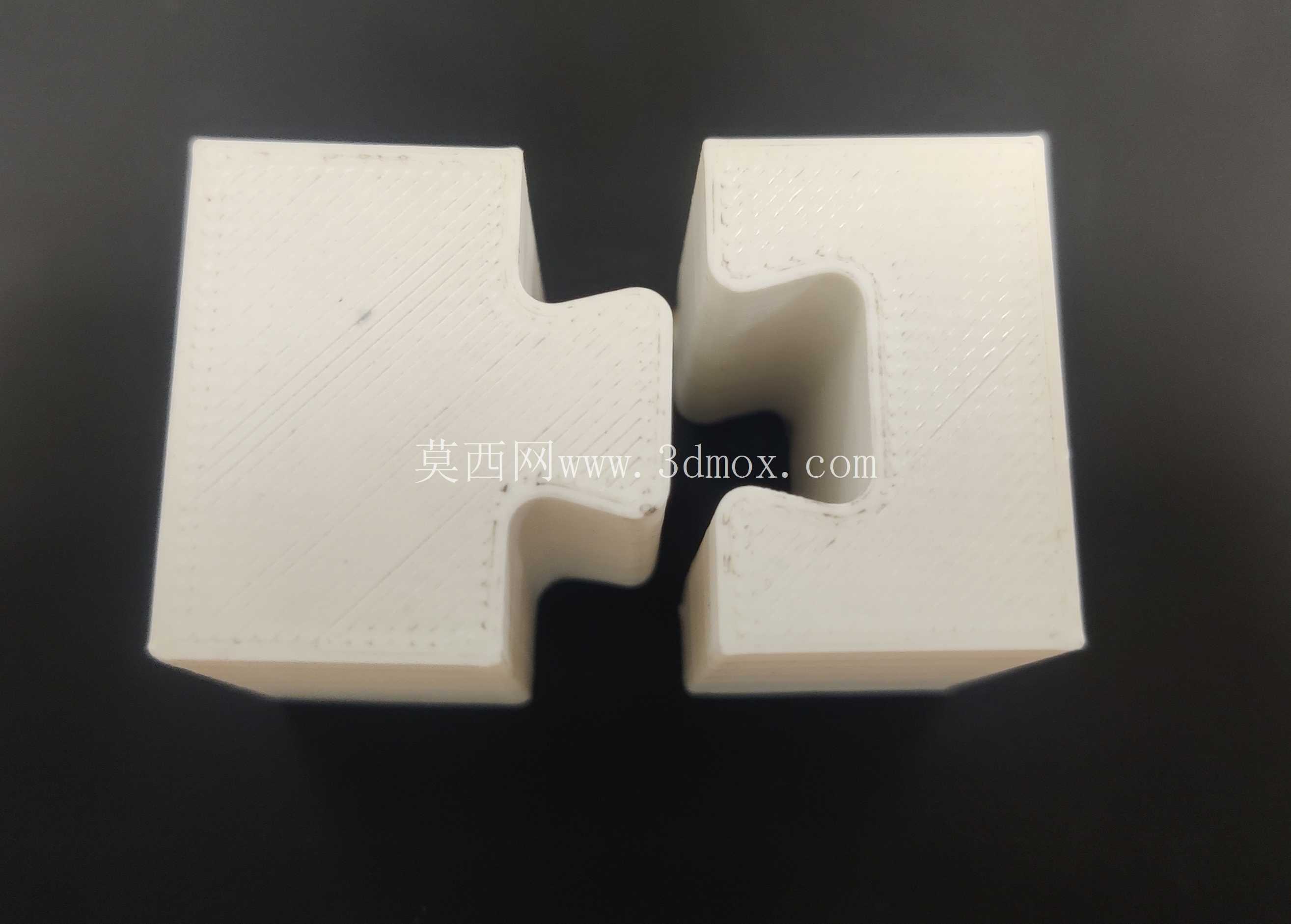

从功能特性来看,这款连接块采用对称式凹凸榫卯配合结构,公头端的凸起做了双侧导向斜角,母头端的凹槽对应做了同角度的让位斜面,装配时不需要严格对准,只要大致对齐位置沿插接方向施压,就能通过斜面导向自动滑入锁定位,完全锁止后两个连接块的贴合面完全贴合,横向与纵向的窜动量被凹凸结构的侧壁完全限制,不会出现松脱移位的情况。和传统的螺栓连接、角码连接相比,这种结构不需要在被连接件上打孔、攻丝,也不需要预留扳手操作空间,对于壁厚较薄、无法攻丝的3D打印构件、薄亚克力板、低密度发泡板材来说,不会因为打孔造成基材开裂,也不会因为紧固件压接应力造成基材变形。在非标设备机架搭建、小型工装治具组装、桌面级3D打印功能性构件制作场景中,经常会遇到需要快速拼接两个型材或平板构件、又不想额外采购螺栓螺母、攻丝压铆的需求,这类无额外紧固件的互锁连接块,就是针对这类轻载快速装配场景设计的结构件。这类连接块的核心用途,是在两个垂直或平行排布的构件端面之间,通过自身的凹凸咬合结构实现限位锁止,不需要额外的连接件就能完成两个部件的相对固定,拆装时只需要沿咬合方向反向施力就能分离,非常适合需要频繁调整位置、反复拆装的试验台架、模块化展示道具、小型桌面设备的框架拼接场景。

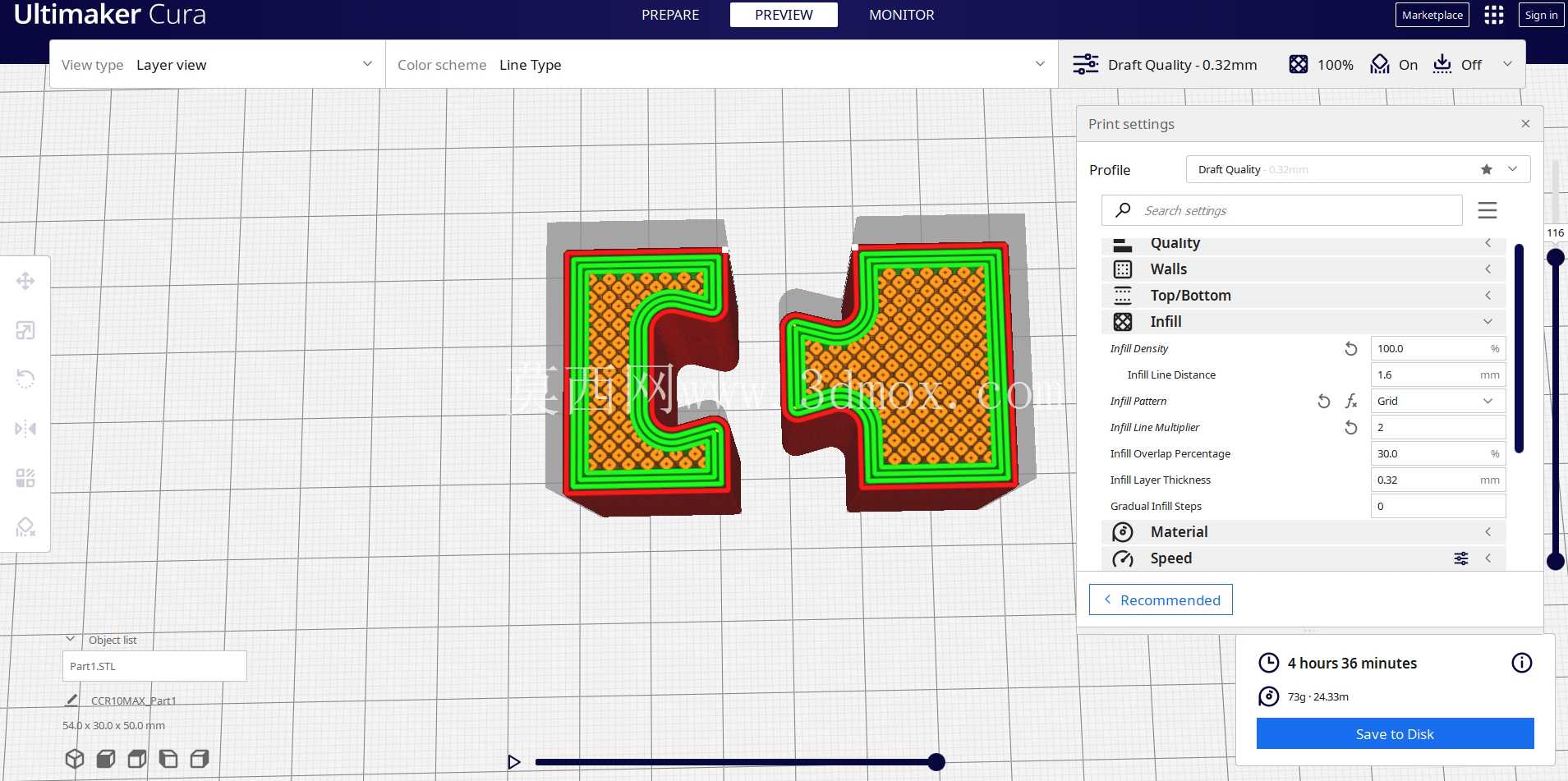

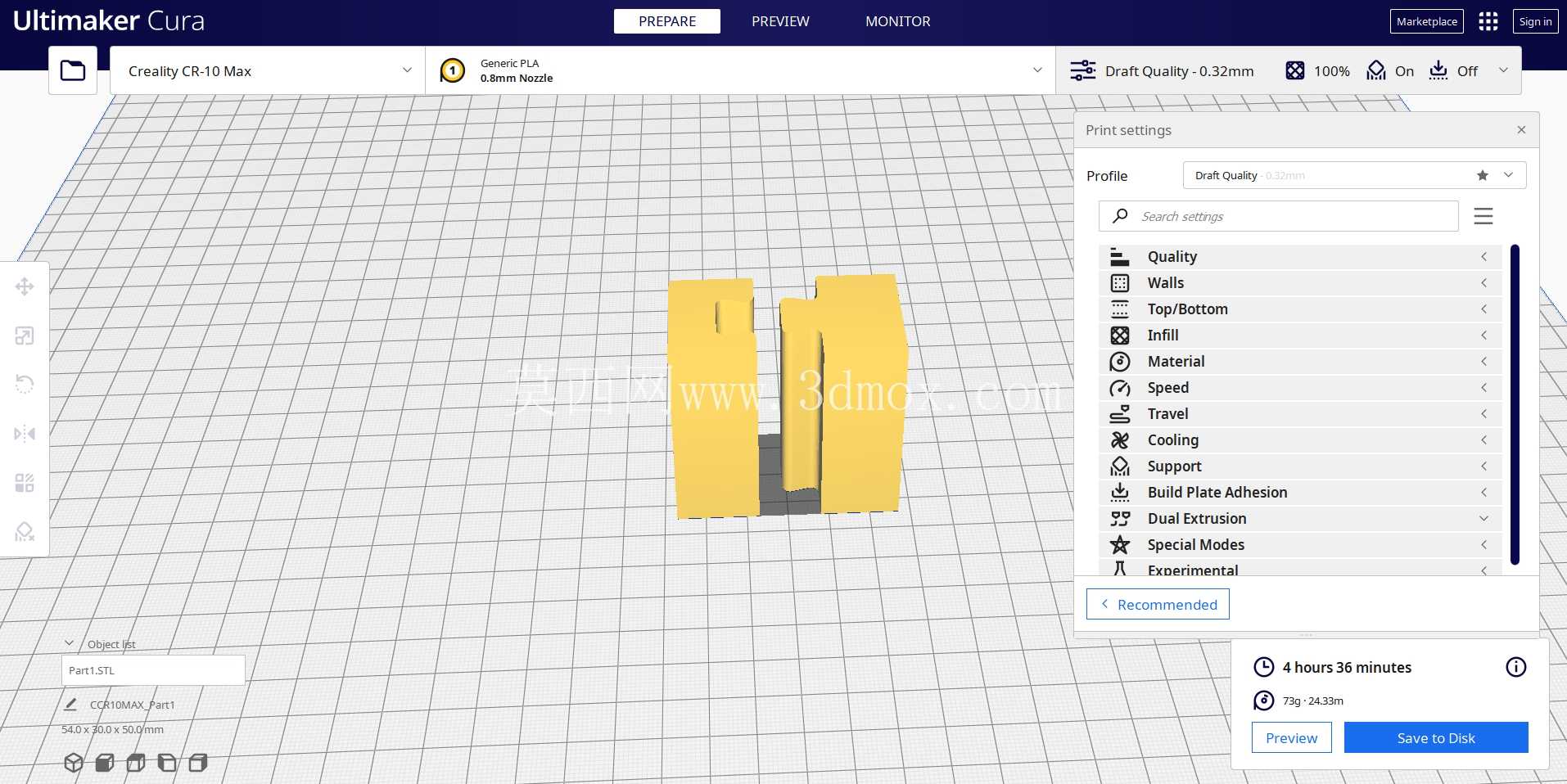

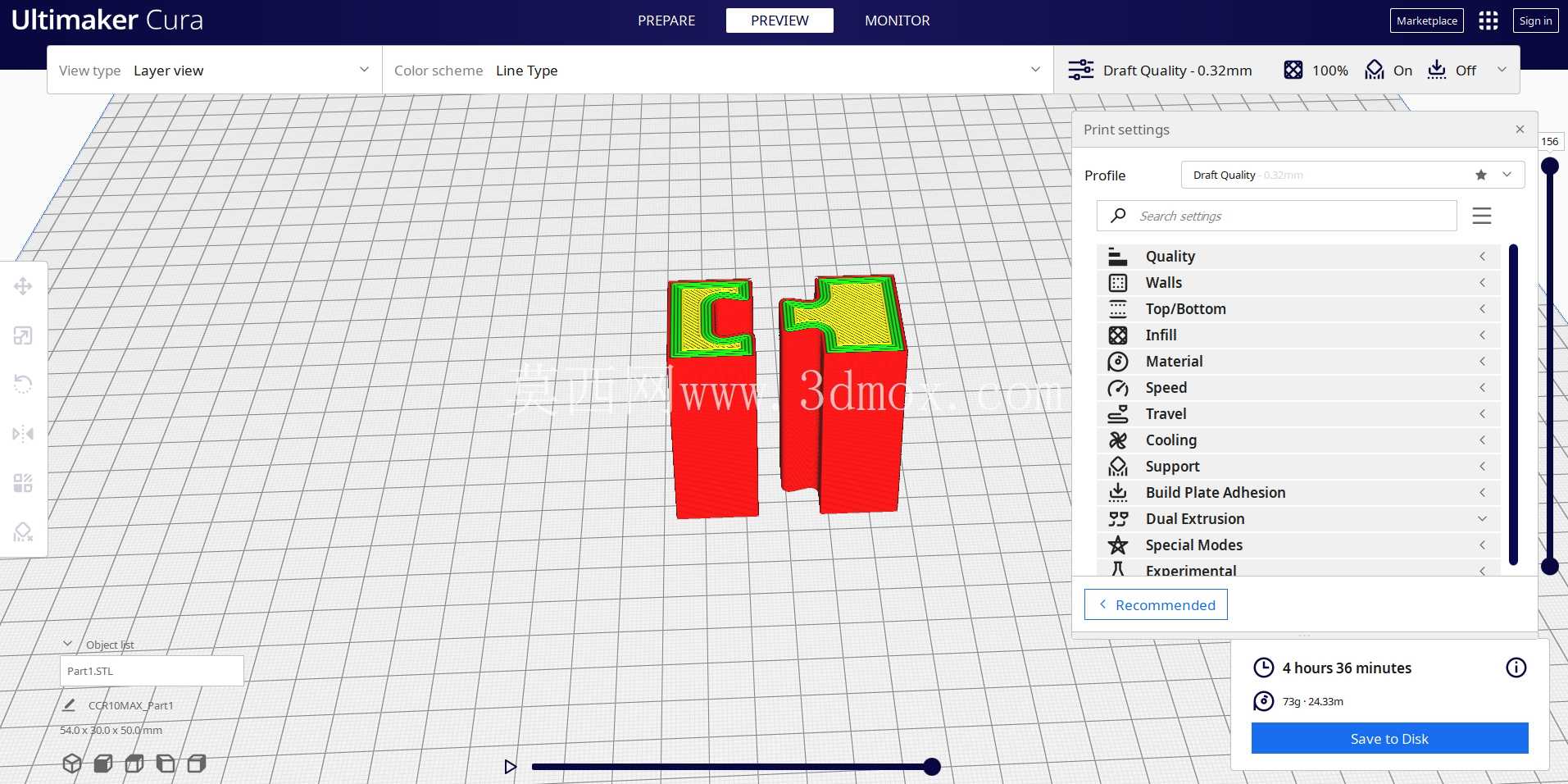

设计这类互锁结构的时候,首先要考虑的是配合公差的设定,桌面级FDM3D打印的件通常会有0.2-0.4mm的打印膨胀量,所以凹凸配合的单边间隙要预留0.15-0.3mm,既不会因为间隙过大造成配合松旷,也不会因为间隙过小导致插装卡滞、甚至装配时把凸台掰断。其次是锁止止口的设计,凸台的根部做了圆弧过渡,避免应力集中造成断裂,凹槽的入口处做了15度的导入倒角,降低装配对准难度,两个连接块完全贴合后,凸台的端面和凹槽的底面完全接触,承受轴向的压接力,凸台的两个侧壁和凹槽侧壁贴合,承受横向的剪切力,整个配合面的受力均匀分布,不会出现局部应力集中的情况。
从安装边界来看,这款连接块的两个基体都是等厚的方块结构,安装时只需要在被连接的两个构件端面上,分别开出和连接块基体尺寸匹配的嵌槽,把连接块分别嵌入两个构件的嵌槽内用胶接或者过盈配合固定,就可以实现两个构件的互锁拼接,不需要额外留出紧固件的安装空间,两个构件拼接后的接缝宽度可以控制在0.1mm以内,外观整洁没有外露的紧固件头。在实际使用中,这类连接块的适用载荷范围是轻载场景,比如小型传感器安装支架、桌面置物架拼接、3D打印机外壳面板连接、教学演示用模块化机构搭建,不适合重载的承重结构连接,因为纯塑料的互锁结构在大载荷下会出现凸台剪切断裂的情况。
另外在设计时要考虑插接方向的受力,这类结构的抗剪切能力远强于抗拔脱能力,如果使用场景中存在持续的拔脱方向受力,可以在配合面增加微小的倒扣结构,提升拔脱阻力,不过倒扣的高度不能超过0.2mm,否则会造成拆装困难,甚至多次拆装后倒扣磨损失去锁止能力。对于经常做小型模块化设备的结构工程师来说,这类无紧固件连接结构可以大幅减少装配的零件数量,降低BOM成本,同时提升装配效率,尤其是在小批量定制、3D打印快速打样的场景下,不需要额外采购标准件,打印完成就能直接装配,大幅缩短样机制作的周期。在结构优化的方向上,还可以根据不同的使用场景调整凸台的厚度和过渡圆角大小,如果需要更高的连接强度,可以把凸台的厚度增加到基体厚度的二分之一,同时把根部圆角加大到R2以上,降低应力集中系数,如果需要更顺畅的拆装手感,可以把配合间隙适当放大,同时在导向斜面上增加0.5mm的抛光余量,打印后稍微打磨就能获得非常顺滑的装配手感。
