火炬气回收装置

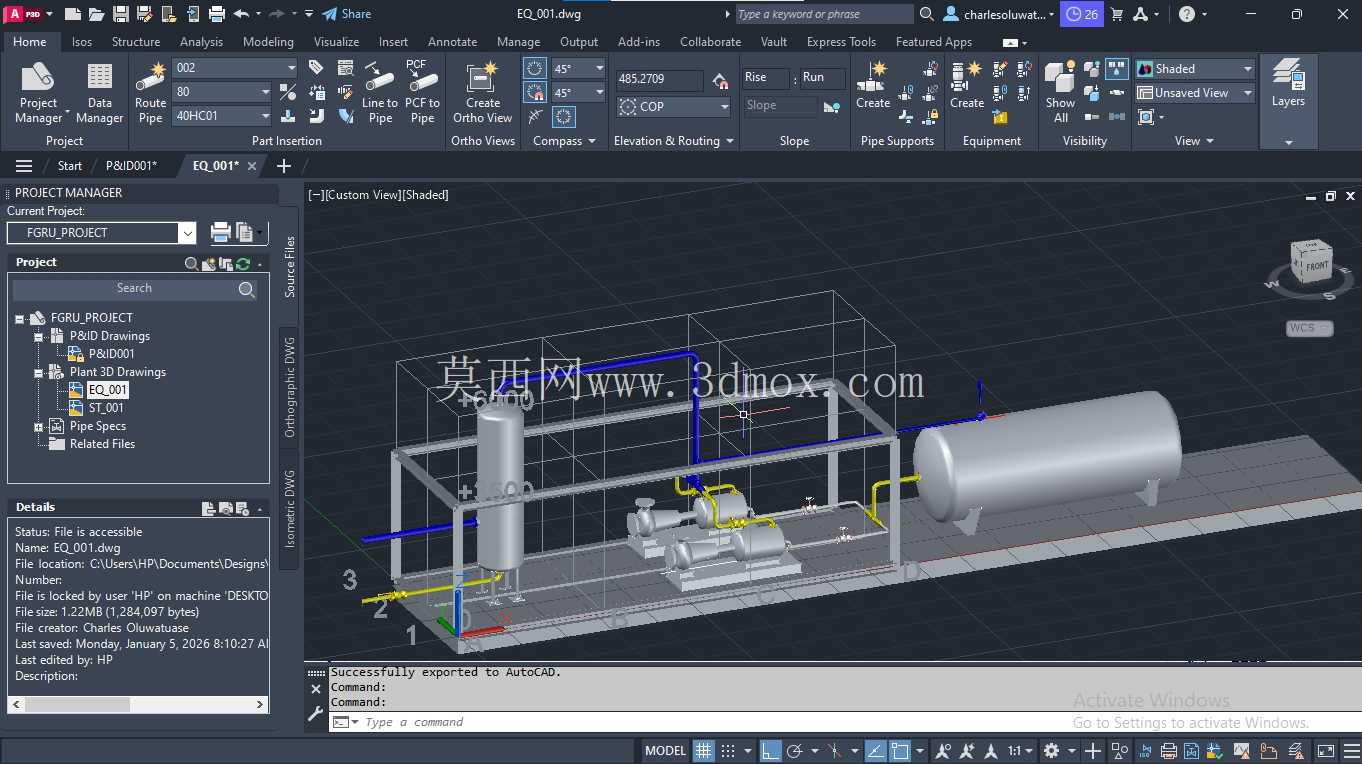

此3D模型展示了一个高效火炬气回收装置（FGRU），旨在从主火炬管收集废弃烃类气体并进行处理以供再利用，从而减少对环境的影响和设施排放。1. 初级分离（除气阶段）：当混合气体从主火炬管进入系统时，该过程开始。气体被导入立式吸入洗涤器（除气罐）。功能：此处进行重力分离；较重的液态烃沉淀在底部（液相排出），而“干燥”的气体从顶部抽出，以防止下游压缩机受到液击冲击。2. 压缩阶段（运行阶段；备用阶段）：干燥的气体随后被吸入压缩歧管。正如我们在之前的课程中讨论过的，该系统采用主备（主用/备用）配置：压缩机 A（主用）：负责将吸入歧管（10 巴）的气体压力提升至排出压力（40 巴）的主用单元。压缩机 B（备用）：提供 100% 的冗余。当主用单元需要维护或发生故障时，备用单元可确保持续运行，避免将气体送回火炬。3. 储存和排放：压缩气体排放到卧式接收容器（储存缓冲罐）中。该容器稳定气流，并在气体送至最终利用或进一步处理之前，起到加压储罐的作用。4. 过压

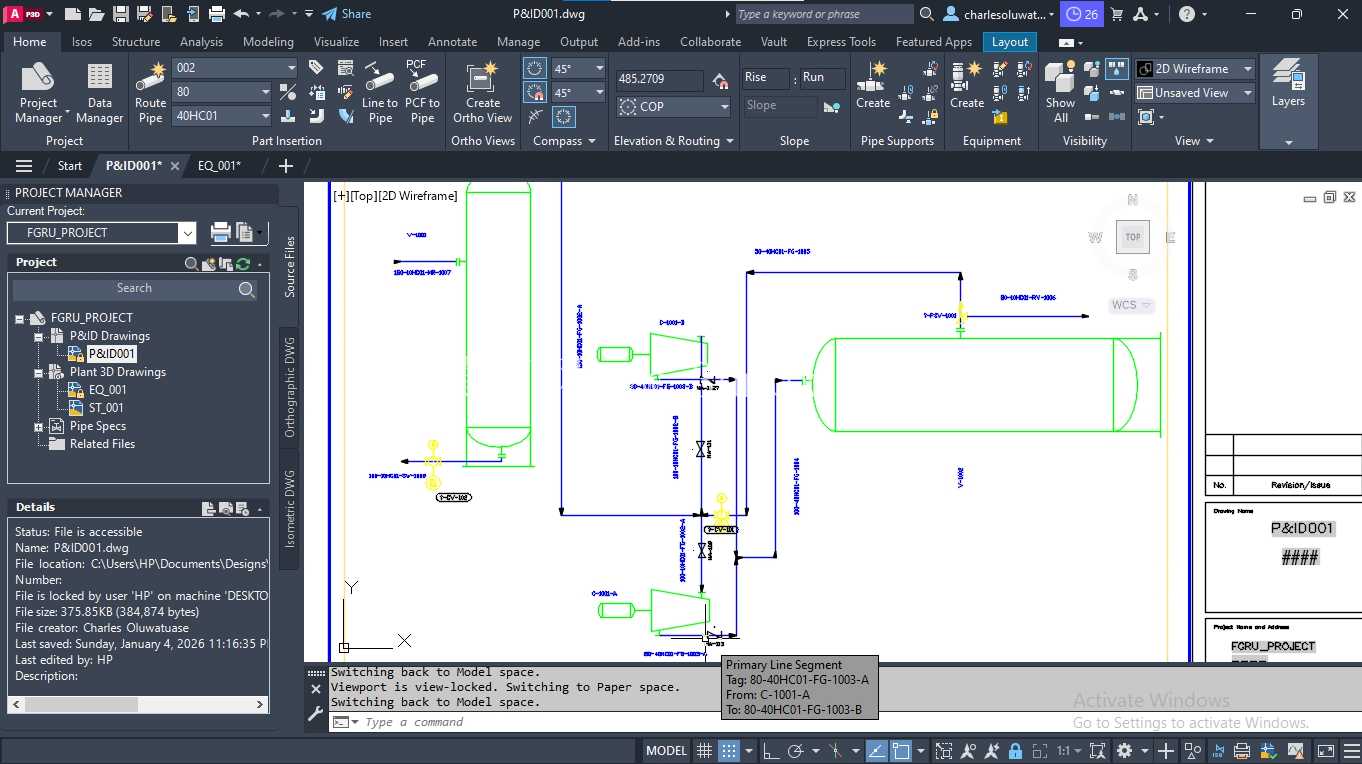

保护（恢复回路）：为防止压力骤升时管道破裂，卧式容器顶部喷嘴处装有角式泄压阀 (PRV)。恢复管路：一条 65 毫米旁通管将 PRV 排出的气体导回吸气总管。功能：这形成了一个安全回路，将过压循环回压缩机，而不是将其释放到大气中，从而保持“零泄漏”的安全理念。文件包含完整模型的 dwg 文件、ISO pdf 文件以及一些概览图片。
