屋顶外置双风机冷凝机组结构设计

做制冷系统配套结构设计快十年，经手的冷凝机组方案不下百套，屋顶外置式的结构是商用制冷场景里落地量最大的一类，毕竟中小商超、临街门店、小型冷库的外机安装位基本都在建筑屋面，不用占用临街立面空间，也能规避外机噪音对临街区域的直接影响。这套双风机结构的冷凝机组，核心是匹配5匹左右的中温制冷回路，常见于便利店冷藏柜、小型生鲜冷库、餐饮后厨冷藏库的外机配套，实际运行中要兼顾散热效率、屋面安装的承重限制、后期运维的操作空间三个核心维度。

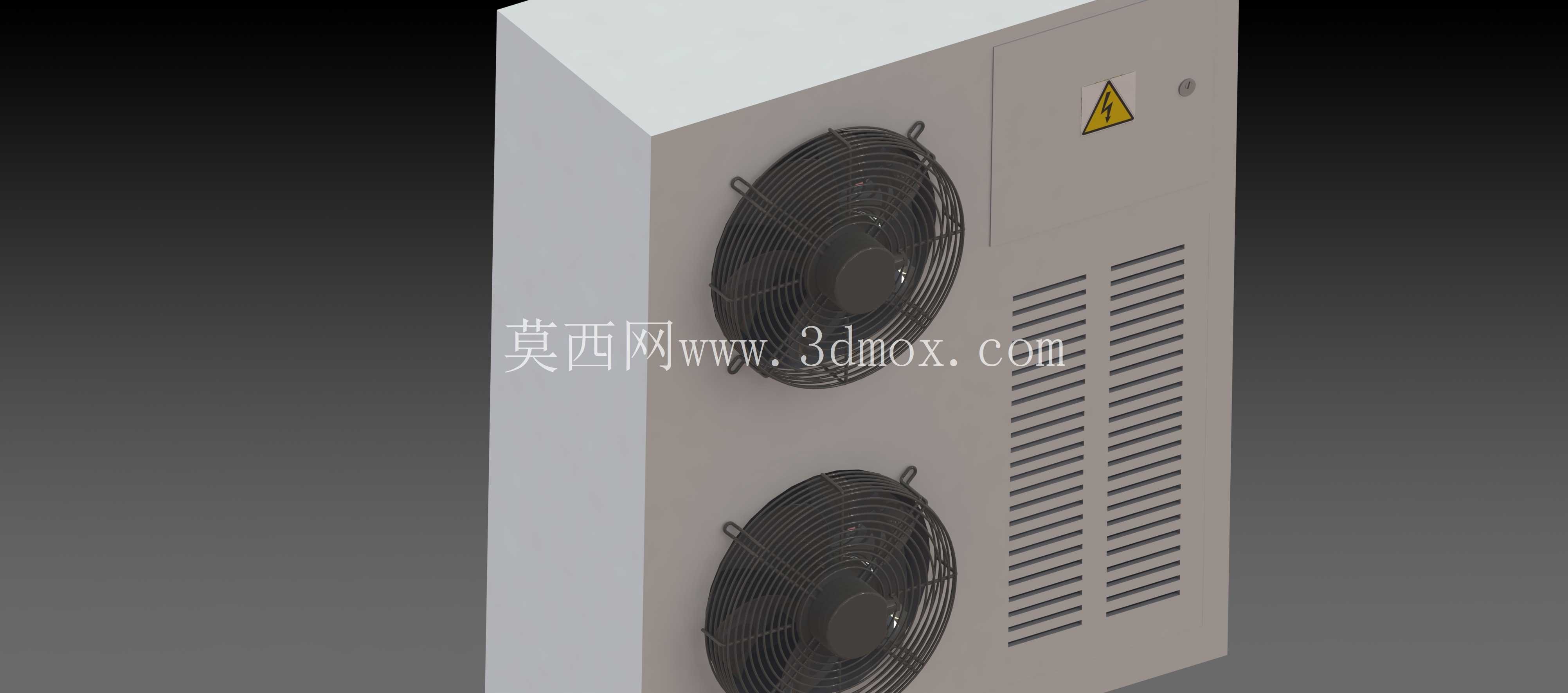

从结构设计逻辑来看，机组外壳采用1.2mm厚镀锌钢板折弯成型，表面做浅灰户外喷塑处理，能应对屋面长期的日晒雨淋，避免三五年就出现漆面剥落、基材锈蚀的问题。外壳正面预留两个轴流风机的安装位，上下排布的布局比横向并排更能压缩机组的横向占地宽度，对于屋面有通风管道、避雷带排布的场景，窄幅机身的适配性明显更好。风机位旁侧是竖向冲压成型的通风格栅，格栅条采用45度斜向下的折弯角度，既能保证换热空气的流通截面积，又能避免雨天雨水顺着格栅直接飘进机组内部打在换热盘管上，长期下来减少盘管结垢、氧化的概率。外壳右上角预留的高压警示标识位，是严格按照电气安全规范设置的，安装运维人员靠近机组第一眼就能看到高压风险提示，避免误触带电部件。

换热部分的设计是整套机组的核心，轴流风机采用吸风式布局，也就是风机位于换热盘管的出风侧，运行时带动空气从侧面格栅进入，横向穿过翅片式换热盘管，带走制冷剂冷凝过程中释放的热量，再从风机侧直接排出。这种布局的好处是空气流场在盘管表面分布更均匀，不会出现边角区域换热死角，比吹风式布局的换热效率高8%左右，同制冷量下可以适当缩小盘管的整体尺寸，降低机组自重。双风机的配置做了独立的接线回路，春秋季环境温度较低的时候，可以单风机运行降低能耗，夏季高温工况下双风机满负荷运转，保证冷凝压力稳定在合理区间，不会因为环境温度过高导致制冷系统高压报警。

安装边界的参数是屋面安装场景必须提前核算的，这套机组的底部预留了10号槽钢焊接的安装底座，底座上开有四个长圆形的安装固定孔，孔位间距适配常见的屋面混凝土基础墩尺寸，安装时不需要额外打孔调整，直接通过膨胀螺栓固定即可。机组自重控制在90kg以内，普通屋面的承重荷载完全能满足，不需要额外做结构加固。机组侧面预留了制冷剂管路的穿接孔位，孔位做了橡胶护圈，避免管路穿接时保温层被钢板割破，同时也能防止蚊虫、雨水顺着孔位进入机组内部。电气接线腔单独设置在机组侧面的密封仓内，仓门带防水胶条，防护等级达到IP54，屋面暴雨天气也不会出现进水短路的问题。

实际运维层面的设计细节也做了充分考量，风机的固定支架采用可拆卸式螺栓连接，后期风机出现故障需要更换时，不需要拆解整个外壳面板，只需要拆掉风机外圈的固定压圈就能直接取出风机，单人就能完成更换操作，比传统焊接支架的结构节省一半以上的运维时间。换热盘管的翅片采用亲水铝箔材质，长期运行中冷凝产生的水珠会顺着翅片快速流到底部的接水盘，再通过接水盘的排水口直接排到屋面排水槽，不会出现翅片间积水结垢、堵塞通风间隙的问题。接水盘采用一体冲压成型的不锈钢材质，没有焊接缝隙，长期使用不会出现漏水腐蚀的问题，避免漏水滴到屋面对防水层造成侵蚀。

很多刚入行的结构设计师做这类冷凝机组设计时，容易忽略屋面安装的风阻问题，这套机组的外壳边角做了小圆弧过渡处理，不是生硬的直角折弯，能降低强风天气下机组受到的风荷载，沿海台风多发区域安装时，只需要在底座处增加斜向支撑固定即可，不需要额外做防风框架。另外机组外壳的所有拼接缝隙都打了耐候密封胶，不仅能防水，还能减少运行时的钣金共振噪音，实际运行时机组1米处的噪音能控制在58分贝以内，即使是安装在靠近居民楼的屋面，也不会出现噪音扰民的问题。
