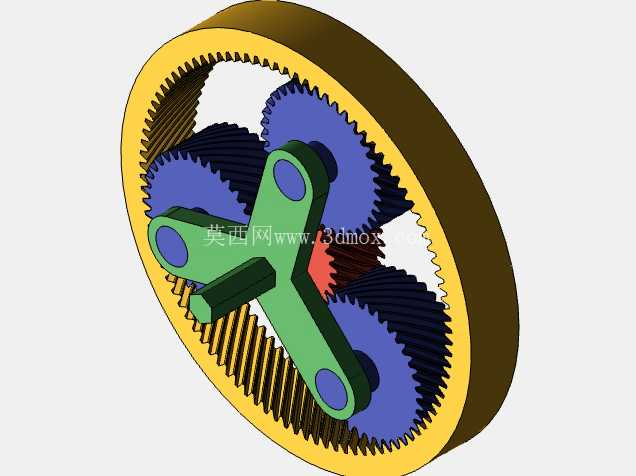

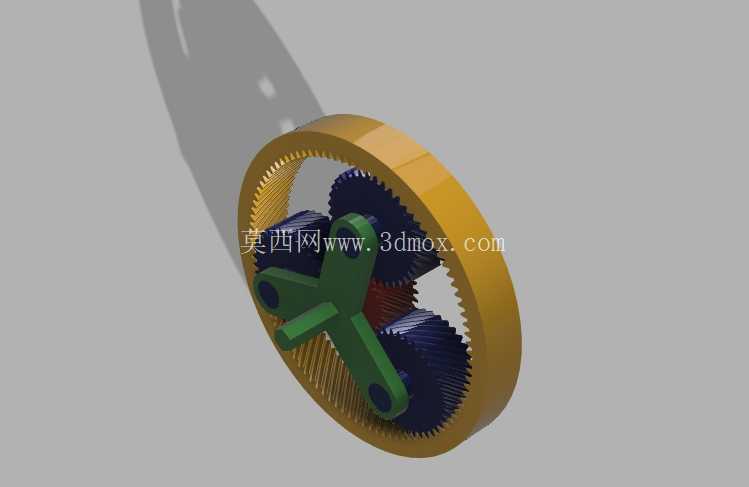

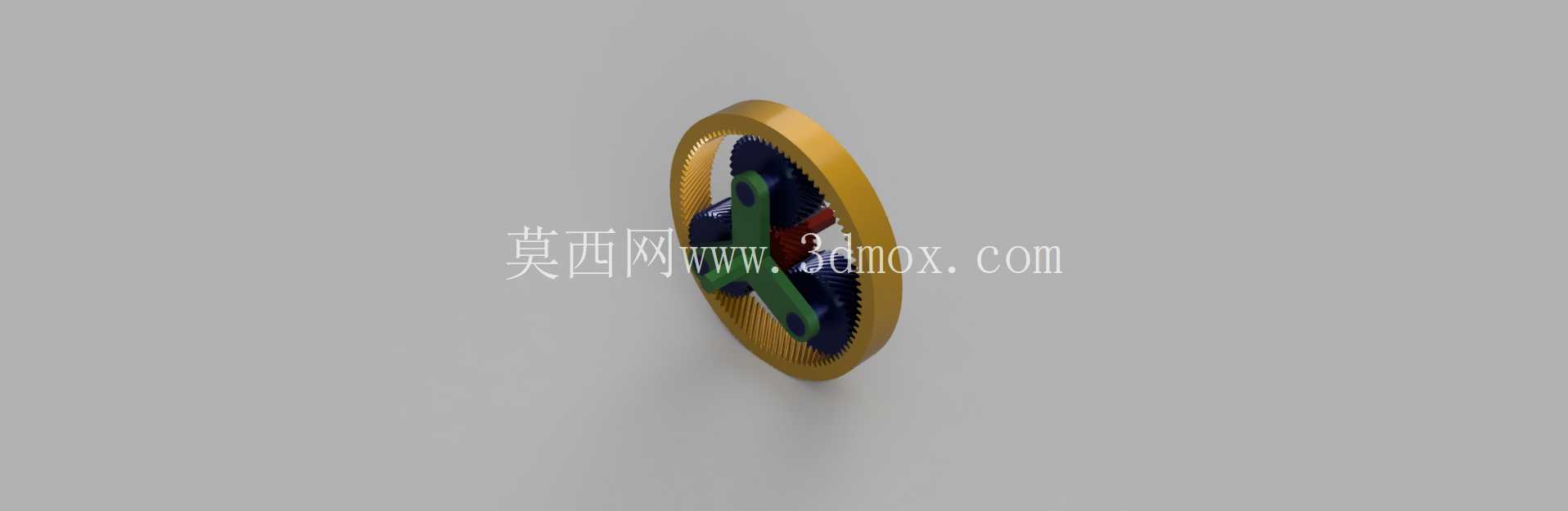

行星齿轮传动机构精密三维设计

　　这套行星齿轮传动结构的建模，完全围绕紧凑空间内的高扭矩传递需求展开，日常做传动方案选型时，这类结构的应用场景覆盖极广——小到协作机器人关节的减速单元、紧凑型AGV的驱动轮组，大到乘用车自动变速器的变速档位组、工业伺服系统的末端减速模块，甚至部分紧凑型风电变桨驱动的末级传动，都会用到同原理的行星轮系结构。做这套结构建模的时候，最先敲定的不是齿形参数，而是安装边界的约束：常规平行轴定轴齿轮组要实现1:4到1:10的减速比，轴向与径向的安装尺寸至少要比同功率等级的行星轮系大40%以上，而行星轮系通过多行星轮均载的设计，能把输入扭矩拆分到3-4个行星轮齿面同时啮合，单齿承受的接触应力大幅降低，这也是为什么同扭矩下行星结构能做的更紧凑的核心原因。

　　建模过程中，齿圈的固定方式是优先考虑的安装细节：齿圈外圈预留了止口定位面，可直接压装到设备壳体的内孔中，端面设计了均匀分布的螺纹孔位，适配端盖轴向锁止的安装需求，避免大扭矩工况下齿圈出现周向窜动；太阳轮采用浮动式安装设计，输入轴端通过花键与太阳轮内孔配合，不做额外的径向刚性约束，运转过程中可通过微小的径向位移自动补偿行星轮的加工误差，让三个行星轮的载荷分配更均匀，避免单轮过载断齿。行星架的输出端设计了标准的法兰连接接口，端面定位止口的公差按h6级配合精度预留建模余量，连接螺栓孔的分布圆直径参考通用伺服电机的输出法兰尺寸做适配，方便直接对接负载端的连接盘，不需要额外做转接件。

　　齿形建模阶段，所有齿轮的变位系数都做了针对性调整：太阳轮采用正变位提升齿根弯曲强度，毕竟太阳轮的啮合循环次数是整套轮系里最高的，齿根应力集中最容易引发疲劳断齿；行星轮采用角度变位设计，同时兼顾与太阳轮、内齿圈的啮合侧隙，避免运转卡滞；内齿圈采用微负变位，降低插齿加工时的根切风险，同时保证齿面接触强度。整套结构的轴向尺寸做了严格控制，行星架两端的轴承安装位深度按标准深沟球轴承的宽度预留，输入端与输出端的轴承位同轴度公差在建模时按IT7级标注参考，装配时不需要额外调整垫片就能保证齿面啮合间隙在合理区间。

　　实际应用中，这类行星轮系的动力传递平顺性远优于定轴齿轮组，因为多齿同时啮合的重叠系数更大，传动误差更小，用在机器人关节上能有效降低末端抖动，用在变速器里能减少换挡冲击。建模时特意保留了齿侧间隙的合理余量，不会因为热胀冷缩出现卡滞，同时行星轮的销轴与行星架孔的配合按过渡配合设计，方便装配时压装定位，销轴内部预留了润滑脂通道，可对接集中润滑系统，适合长期连续运转的工业工况。另外，整套结构的重量分布做了优化，行星架采用镂空式筋条设计，在保证支撑刚度的前提下降低转动惯量，适配频繁正反转的伺服驱动场景，避免启停过程中因为转动惯量过大出现位置超调。内齿圈的外圈没有做多余的凸起结构，方便直接嵌入设备壳体内部，最大化利用设备的内部安装空间，这也是很多紧凑型传动设备优先选行星结构的关键——不需要为传动机构预留过大的安装腔，能把整机体积做的更小。
