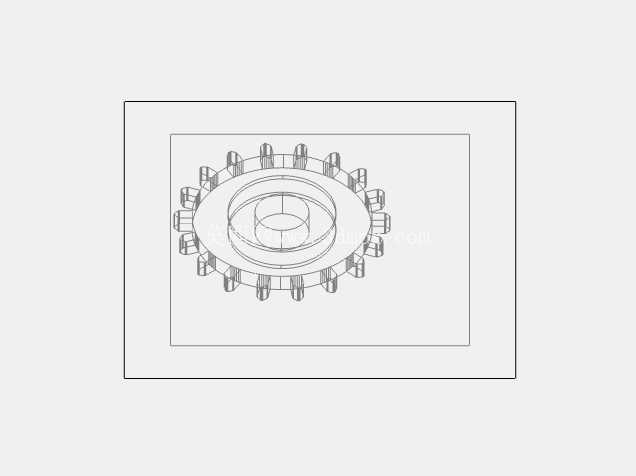

直齿圆柱传动齿轮结构三维建模

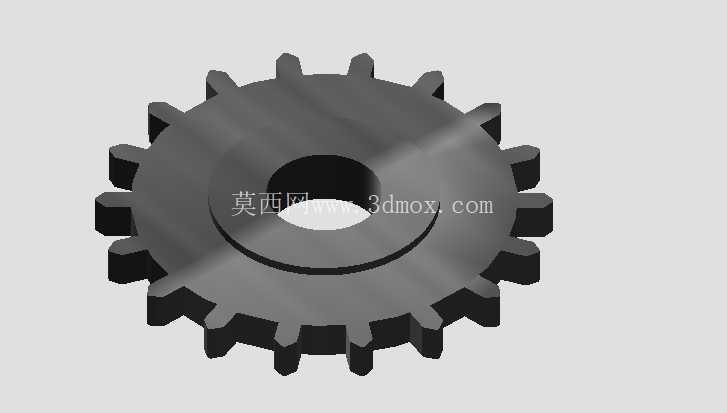

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动零件之一，日常在轻工输送设备、小型机床进给机构、农用机具传动箱、办公自动化设备内部都能见到同结构零件的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比带传动、链传动，这类直齿轮的传动精度更高，瞬时传动比稳定，没有滑动损耗，适合对转速同步性有要求的中低速传动场景。从结构设计来看，该齿轮采用标准渐开线直齿齿形，齿顶圆、齿根圆过渡平滑，轮齿沿圆周均匀分布，中心开设同轴安装通孔，孔侧带有定位台阶面，安装时可通过台阶面与轴肩贴合实现轴向定位，避免齿轮运转时发生轴向窜动，中心孔可配合平键与传动轴实现周向固定，传递额定扭矩时不会出现相对打滑。

　　设计这类齿轮时，首先要根据传动系统的额定传递功率、输入转速、传动比要求确定模数与齿数，模数选值直接决定轮齿的抗弯强度，齿数选择会影响传动平稳性与结构整体尺寸，齿宽的设定需要匹配啮合齿轮的齿宽，通常小齿轮齿宽会比大齿轮宽5到10毫米，避免装配错位导致啮合接触面积不足。齿形加工精度等级需要结合应用场景确定，普通传动场景选8到9级精度即可满足使用要求，高速重载场景则需要提升到7级及以上精度，同时要控制齿面粗糙度，减少啮合过程中的摩擦损耗与运转噪音。从安装边界来看，该齿轮的轴向安装尺寸由齿宽与中心台阶的厚度决定，径向安装尺寸需要预留齿顶圆与周边壳体、相邻零件的安全间隙，通常间隙值不小于模数的0.25倍，避免运转过程中齿顶与周边零件发生刮碰。

　　轮齿的齿根处做了标准圆角过渡，避免应力集中导致齿根断裂，提升零件的抗疲劳寿命，日常维护时只需要定期在啮合面加注润滑脂，即可减少齿面磨损，延长整体使用寿命。这类齿轮的建模过程需要严格遵循渐开线齿形的生成逻辑，先通过参数化方程生成单齿齿廓，再通过圆周阵列得到全部轮齿，中心孔与台阶面的同轴度公差需要控制在0.02毫米以内，端面与轴线的垂直度公差不超过0.03毫米，才能保证装配后运转平稳，不会出现周期性的跳动与异响。在实际选型替换时，需要核对模数、齿数、压力角、中心孔直径、齿宽这几个核心参数，只要参数匹配即可实现同规格零件的互换，不需要额外修改周边安装结构，非常适合设备维修替换、教学建模演示、传动系统方案验证等场景使用。
