齿轮轴支座装配组件结构设计

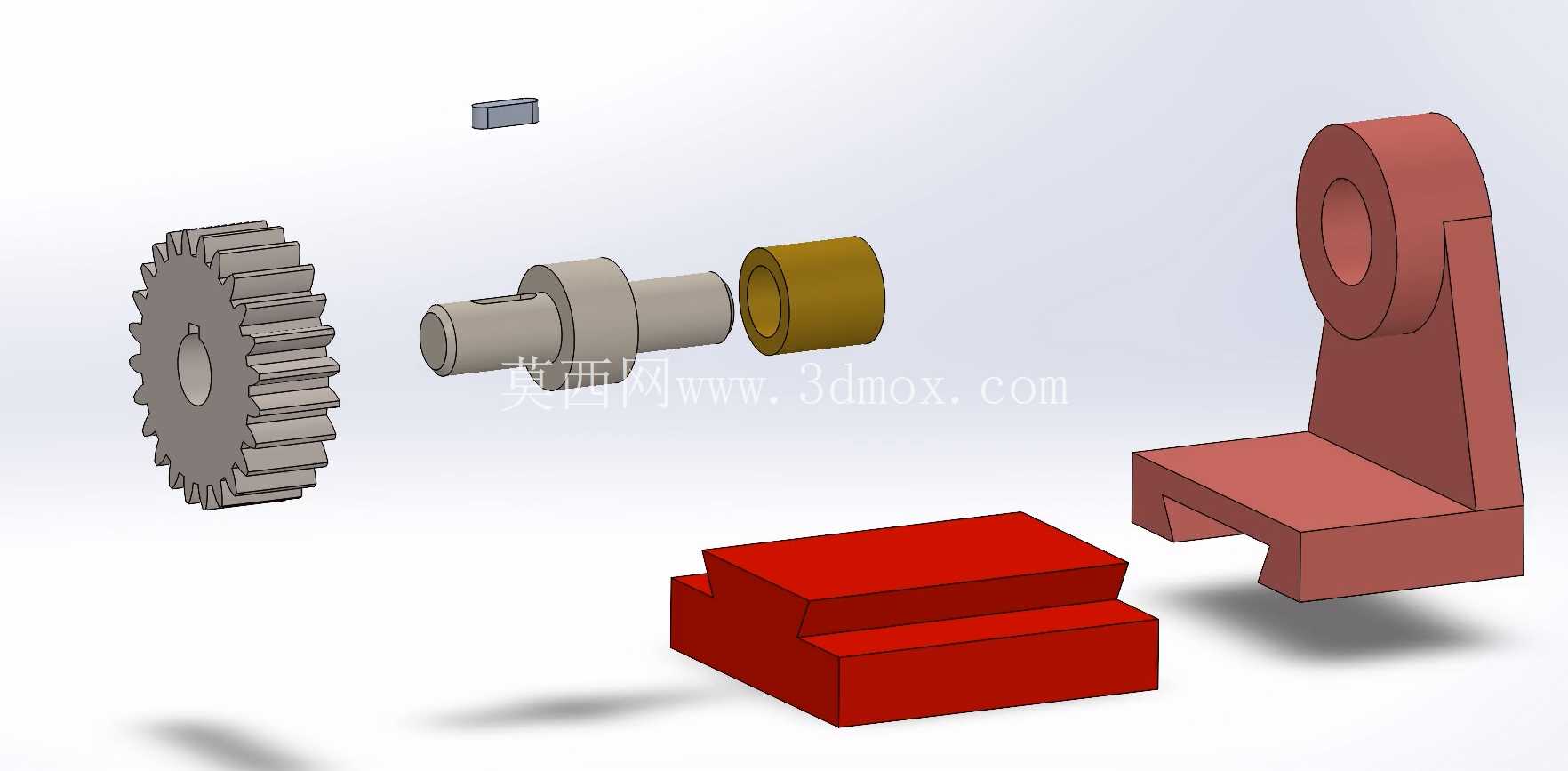

　　这套装配组件的设计初衷，是为小型间歇传动工位提供一套结构紧凑、装调便捷的动力传递支撑方案，常见于轻工送料机构、小型工装变位单元这类对安装空间有严格限制的场景，整套组件没有冗余的结构件，所有零件的功能边界都经过明确划分，能在有限的安装空间内完成动力输入、扭矩传递、位置支撑的全套动作。从结构组成来看，组件包含直齿圆柱齿轮、带键槽的阶梯传动轴、轴套、立式弯板支座、两层叠放的定位垫块以及一个小型限位挡块，每个零件的配合公差都经过适配，不需要额外定制非标连接件就能完成整机组装。

　　直齿圆柱齿轮采用标准模数设计，齿形参数适配常规的啮合传动需求，轮毂位置开有通孔，与阶梯轴的轴径采用过渡配合，配合面预留键槽安装位置，通过平键传递扭矩，避免齿轮与轴之间出现相对转动，齿轮端面与轴肩的贴合面做了平面度要求，保证装配后齿轮不会出现偏摆，减少啮合过程中的冲击和磨损。阶梯传动轴的轴径变化是根据受力分布设计的，齿轮安装段的轴径最大，能承受齿轮啮合带来的径向力，靠近轴套的位置做了轴径收窄，轴套套入后可以对轴的轴向位置进行限位，避免轴在运转过程中出现窜动，轴的外伸端可以连接动力输入部件，比如同步带轮或者联轴器，不需要额外加工连接结构就能直接适配常规的动力输出接口。

　　立式弯板支座是整套组件的核心支撑件，底部的安装面开有两个缺口式安装槽，这种设计相比圆孔安装有更大的位置调整余量，现场安装时可以根据实际的啮合间隙微调支座的固定位置，不需要重新打孔，支座上部的立板开有轴承安装孔，用来容纳支撑轴承，轴穿过轴承孔后可以实现平稳转动，立板与底板之间的连接做了加厚处理，能承受齿轮传动带来的倾覆力矩，避免长期运转后支座出现变形。两层叠放的定位垫块放置在支座的侧下方，主要作用是调整整套传动组件的安装高度，垫块采用阶梯式叠放结构，下层垫块尺寸更大，保证与安装基面的接触面积，上层垫块尺寸稍小，与支座底部的定位面贴合，通过增减垫块或者更换不同厚度的垫块，可以快速调整轴的中心高，适配不同中心距的啮合需求，不需要重新加工支座或者更换其他零件。那个独立的小型限位挡块，是用来限制轴的轴向窜动极限位置的，安装在轴的末端对应位置，当轴出现异常窜动时，挡块会先接触轴的端面，避免轴从支座孔中脱出，起到安全防护的作用。从安装边界来看，整套组件的安装基面只需要预留与下层垫块尺寸匹配的平面，固定螺栓可以通过支座底部的安装槽进行固定，横向安装空间只需要覆盖齿轮直径加上支座的宽度，纵向空间不需要额外预留操作间隙，日常维护时只需要拆下轴套就能抽出传动轴，对齿轮和轴承进行检查更换，不需要完全拆卸整个支座，维护效率很高。

　　在实际应用场景中，这套组件可以直接用在小型物料输送线的动力输入端，齿轮啮合输送线的从动辊齿轮，通过轴连接驱动电机，就能实现动力传递；也可以用在小型工装的旋转工位，轴端安装工装夹具，通过齿轮传递动力实现工装的间歇旋转，因为结构简单，零件数量少，故障点也相应减少，适合在长期连续运转的工位使用。设计过程中特意规避了复杂的曲面结构，所有零件都可以采用常规的机加工方式制作，齿轮可以用滚齿加工，轴类零件用车床加工即可，支座和垫块采用铣削加工就能达到精度要求，不需要特殊的加工工艺，加工成本可控，也方便后期替换损坏的零件，不需要依赖特定的供应商。零件之间的配合间隙都做了合理预留，常温环境下运转不会出现热胀卡死的问题，同时配合面的粗糙度要求也适配常规的加工精度，不需要过高的加工等级就能满足使用需求，平衡了加工成本和使用性能。
