角向动力传输换向传动机构结构设计

　　在非标自动化生产线、小型专用加工设备以及多工位联动工装的布局设计中，经常会遇到动力输出端与执行端轴线存在空间错位、需要在紧凑空间内完成动力转向传递的场景，这类场景下常规的同轴传动、带传动或者链传动往往受限于安装空间、传动精度要求难以适配，而这款角向动力传输机构正是针对这类空间受限的换向传动需求开发的结构方案。从实际应用场景来看，这类传动结构可直接集成在小型多工位装配设备的工位切换动力链路中，也可用于小型实验台架的动力转向输出单元，甚至在一些桌面级教学演示教具、小型文创动态装置的动力传递环节也能适配，其核心作用是在有限的安装空间内，完成相交轴之间的旋转动力传递，不需要额外增加复杂的中间支撑座或者多级齿轮换向结构，大幅压缩传动链路的占用空间。

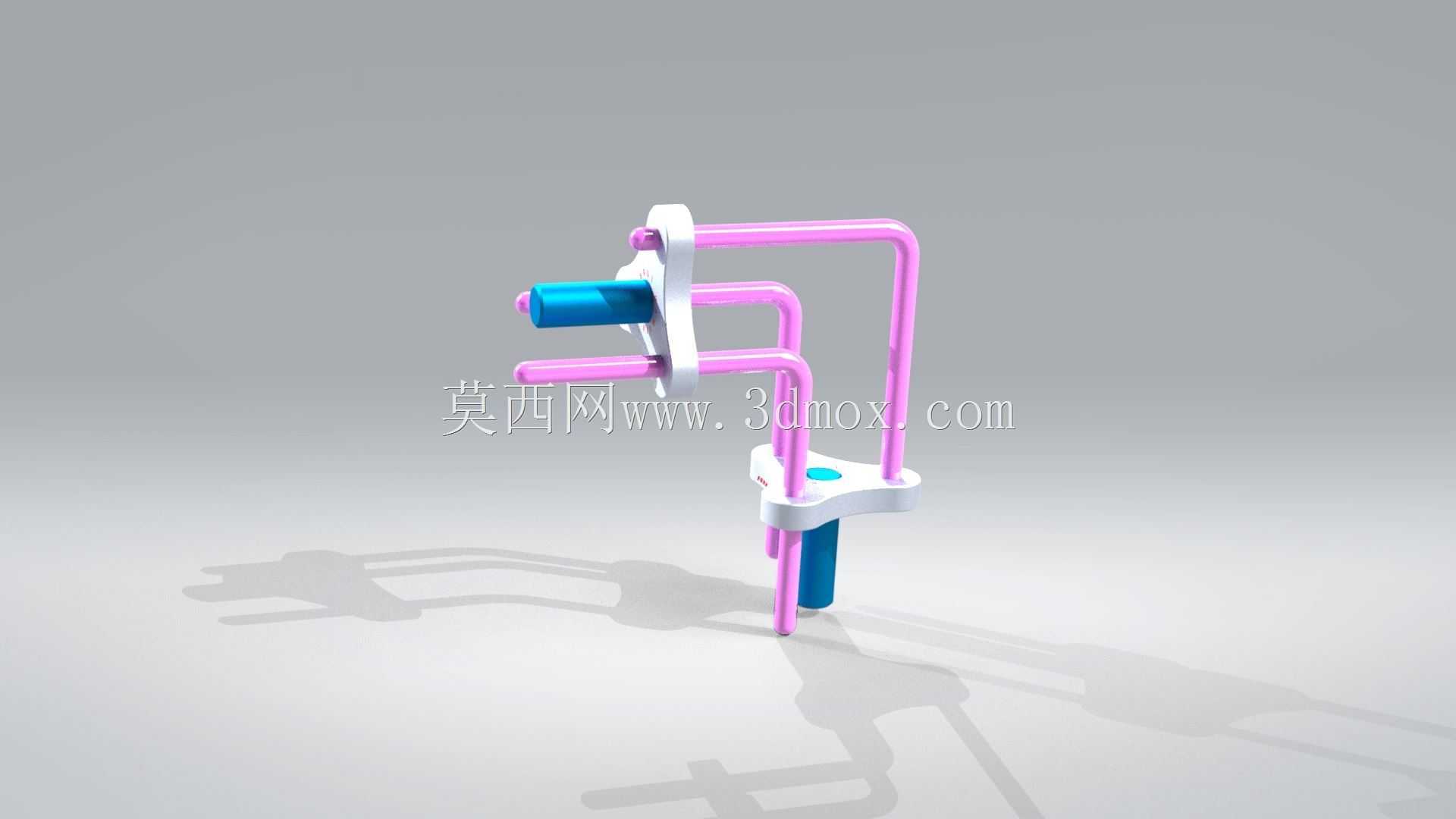

　　从功能特性上看，这款传动机构没有采用传统的锥齿轮换向结构，而是通过多组平行布置的刚性传动杆配合导向支撑滑块实现动力的角向传递，传动过程中动力输入轴的旋转运动可以通过杆件的联动，稳定传递到与输入轴呈空间垂直角度的输出端，传动过程无明显回程间隙，相比软轴传动具备更高的传动刚性，可传递小扭矩范围内的稳定旋转动力，适合低负载、高传动平顺性要求的工况。支撑滑块采用自润滑耐磨材质设计，与传动杆的配合间隙控制在0.02mm以内，既可以保证传动杆往复联动过程中的顺畅度，也能避免长期运行后出现间隙过大导致的传动抖动问题，输入与输出端的轴头采用标准直径设计，可直接配套常用的联轴器与动力源、执行端连接，不需要额外做轴头的二次加工适配。

　　设计思路上，这款结构优先考虑了紧凑安装空间下的布局合理性，整体结构没有冗余的外置壳体，所有传动杆件与支撑件都集成在最小的空间包络内，传动路径的设计尽可能缩短动力传递的链路长度，减少中间环节带来的传动误差。支撑件的位置布置经过反复校核，每一处支撑点都对应传动杆受力的最大弯矩位置，避免传动杆在动力传递过程中出现挠性变形，保证传动精度的长期稳定性。杆件的弯折角度经过运动仿真验证，在整个运动行程内不会出现杆件与支撑件的运动干涉，也不会出现传动死点，保证动力传递的全程顺畅。同时整个结构的零件数量少，没有复杂的异形曲面零件，所有零件都可以采用常规的机加工工艺完成制作，加工成本低，后期维护时只需要定期检查支撑滑块的磨损情况即可，不需要复杂的维护操作。

　　从安装边界与外形尺寸来看，这款传动机构的整体空间包络尺寸控制在极小范围内，横向与纵向的安装占用空间都远小于同扭矩等级的锥齿轮换向箱，安装时只需要固定三处支撑滑块的安装位即可完成整体定位，不需要额外制作大型的安装底座。输入轴与输出轴的伸出长度预留了足够的联轴器安装空间，轴端的配合公差采用基孔制常用配合公差，可直接与标准尺寸的动力源输出轴、执行组件输入轴对接。安装时需要注意保证输入轴与输出轴的轴线夹角符合设计值，避免额外的侧向力作用在传动杆件上，加速支撑滑块的磨损；日常运行过程中，可定期在传动杆与支撑滑块的配合位置涂抹少量润滑脂，降低摩擦损耗，延长结构的使用寿命。在实际选型适配时，可根据具体的传递扭矩需求、安装空间的尺寸限制，等比例缩放杆件的直径与支撑件的尺寸，适配不同工况下的使用需求，不需要对整体传动原理做大幅调整，结构的拓展适配性较强。
