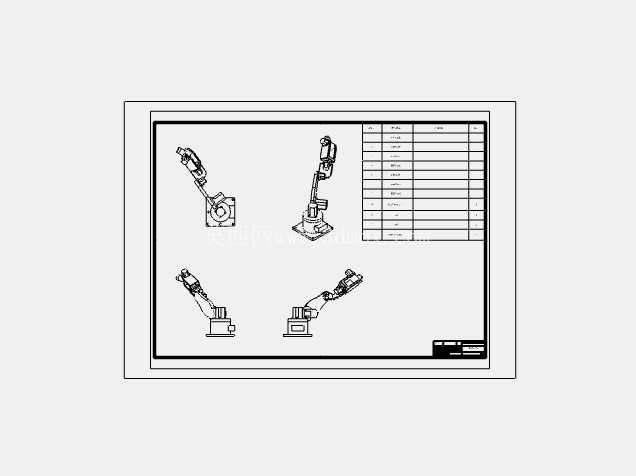

多关节工业机械臂ARM结构设计

　　这套多关节机械臂结构，核心面向工业自动化产线的上下料、工位间物料转运、教学实训平台搭建这类场景做适配，日常在3C电子小件分拣、注塑机取件、实验室自动化测试工位里，这类结构的应用覆盖率非常高，完全可以覆盖0.5kg到3kg负载区间的常规作业需求，不需要额外做结构加强就能满足大部分轻载作业的刚性要求。从实际落地的安装边界来看，整套臂展完全伸展后水平作业半径控制在800mm区间，垂直方向的作业覆盖范围从安装基面往上算能到720mm，往下可探到安装基面以下150mm的位置，安装底座预留了标准的120mm*120mm螺栓固定孔位，适配市面上常规的铝型材工作台、钢制设备机架的安装尺寸，不需要额外做转接板加工就能直接固定，底座内部预留了走线空腔，所有动力线、信号线都可以从臂体内部穿设，避免外部走线在关节回转时出现剐蹭、缠绕的问题，这一点在实际产线部署的时候能减少很多后期维护的麻烦。

　　结构设计上完全遵循工业机械臂的常规关节配置逻辑，从底座开始依次设置腰转关节、肩关节、肘关节、腕部三个回转关节，总共六个自由度，每个关节的回转范围都做了硬限位设计：腰转关节可实现±170°回转，肩关节俯仰范围从-30°到120°，肘关节俯仰范围从-90°到90°，腕部三个关节分别可实现±180°回转、±120°俯仰、±360°末端回转，完全可以模拟人手的大部分作业姿态，不管是水平取放物料、倾斜角度装配、还是翻转工件做检测，都能找到合适的作业姿态，不会出现姿态死点导致作业无法覆盖的问题。每个关节的连接部位都设计了标准的轴承安装位，采用深沟球轴承搭配交叉滚子轴承的组合配置，既保证关节回转的顺畅度，又能承受作业过程中产生的径向、轴向倾覆力矩，避免长时间运行后关节出现晃动、精度下降的问题。末端夹爪的安装接口采用通用的ISO 9409-1-40-4-M6标准机械接口，不管是气动夹爪、电动夹爪、真空吸盘还是小型拧紧轴，都可以直接换装，不需要额外做连接法兰的定制加工，适配性非常强，能快速切换不同的作业功能。

　　从设计思路上来说，整套结构做了轻量化和刚性的平衡，臂体主体的受力件采用铝合金材质的设计方案，非受力的护罩类零件采用工程塑料材质，在保证整体结构刚性满足重复定位精度要求的前提下，尽可能降低臂体自身重量，减少关节电机的负载，提升动态响应速度。每个关节的传动部位都预留了伺服电机和谐波减速器的安装空间，电机安装位做了同轴度定位止口设计，装配的时候不需要反复调整同轴度就能保证传动精度，减少装配难度。关节处都设计了密封圈安装槽，可加装防尘密封圈，适配车间多尘的作业环境，避免粉尘进入传动部位加剧零件磨损，延长设备的维护周期。

　　在教学实训场景下，这套结构可以直接作为机械原理、机电一体化课程的实操载体，学生可以直接在这个结构基础上做电机选型、控制程序编写、运动轨迹规划的实训，不需要从零开始搭建机械结构，能大幅缩短实训项目的准备周期。在实际产线应用中，这套结构可以直接集成到小型自动化工作站里，配合视觉系统完成散乱物料的抓取、排序、装配作业，相比人工操作，能保持长时间稳定的作业精度，重复定位精度可以控制在±0.05mm以内，完全满足小件装配、分拣的精度要求。结构上所有的零件都做了工艺性优化，钣金件的折弯半径、机加工件的退刀槽、铸件的拔模斜度都符合常规加工工艺要求，不需要特殊工艺就能完成所有零件的加工制造，加工成本可控，适合小批量定制化的自动化项目使用。另外，臂体上预留了传感器安装位，可在每个关节处加装位置传感器、力矩传感器，实现碰撞检测功能，在人机协同作业的场景下，碰到障碍物能及时停止，避免造成设备损坏或者人员受伤，适配现在越来越多的柔性制造产线需求。
