带动力输出轴的换挡变速传动装置

项目分类:变速器 发布时间:2026-01-12 ID:1121372
  • 带动力输出轴的换挡变速传动装置
  • 带动力输出轴的换挡变速传动装置
  • 带动力输出轴的换挡变速传动装置
  • 带动力输出轴的换挡变速传动装置
  • 带动力输出轴的换挡变速传动装置

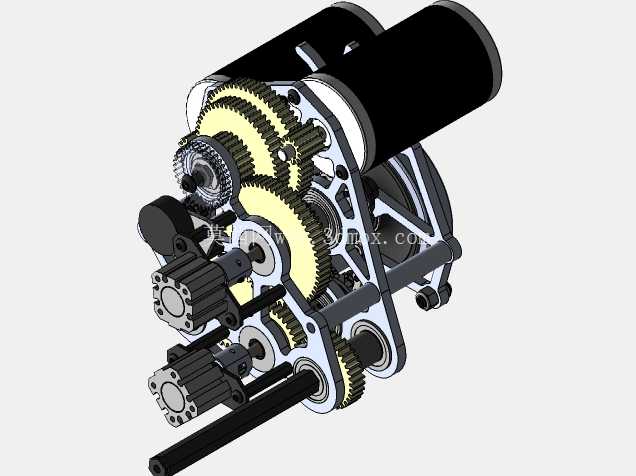

这款双缸CIM换挡变速装置,核心设计围绕竞赛场景下的动力分配需求展开,区别于常规单输出变速箱,它同时集成了行驶驱动与动力输出(PTO)双通路,可在不额外增加动力源的前提下,为爬升类作业机构提供独立的动力输出,适配小型移动作业平台、竞技机器人的动力布局需求。从实际应用场景来看,这类变速装置多用于需要同时完成行走驱动与作业动作输出的小型设备,比如竞技攀爬机器人、小型农用作业机具、特种巡检移动平台,这类场景往往对安装空间、负载能力、速比覆盖范围有严苛要求,常规单速减速箱无法兼顾爬坡时的大扭矩输出与平路移动的高速需求,而带PTO的换挡结构刚好能解决这一矛盾。

从功能特性上看,该变速箱设置了两个行驶挡位,低速挡位输出扭矩充足,可支撑平台在爬升工况下承载至少550磅的总重量,输出线速度可达4.6英尺/秒,满足大坡度爬升、重载起步的扭矩需求;高速挡位输出转速更高,线速度可达16英尺/秒,速比覆盖范围达到3.6倍,可适配平路快速移动的场景,无需额外更换传动比即可通过换挡完成工况切换。独立的动力输出轴可直接连接爬升绞盘、作业机具等外接负载,动力传递与行驶驱动互不干涉,在平台移动过程中也可独立驱动外接机构完成作业动作,大幅提升设备的场景适配能力。

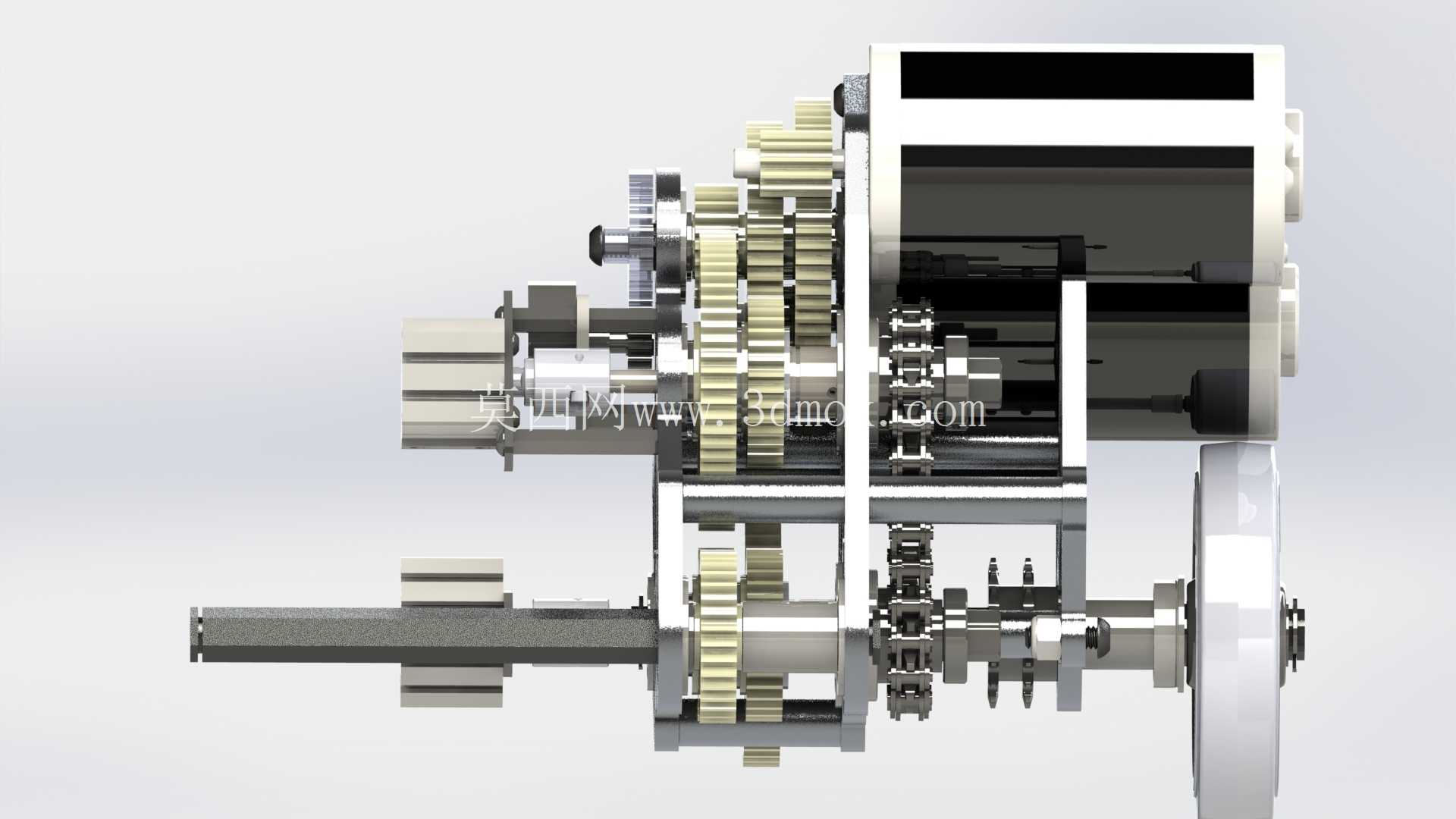

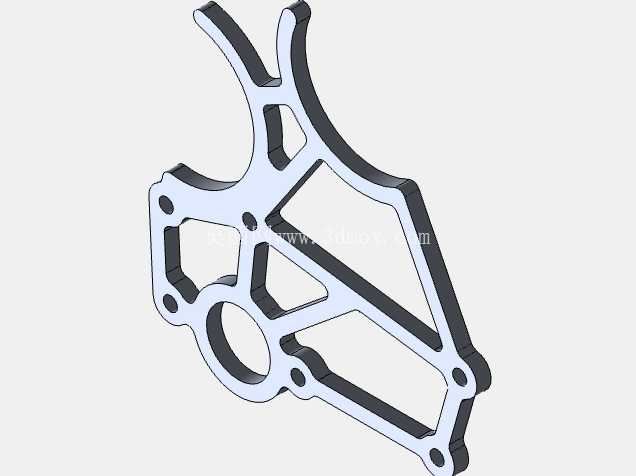

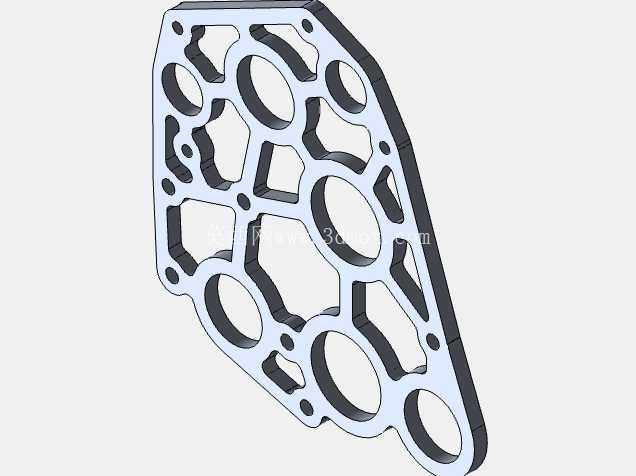

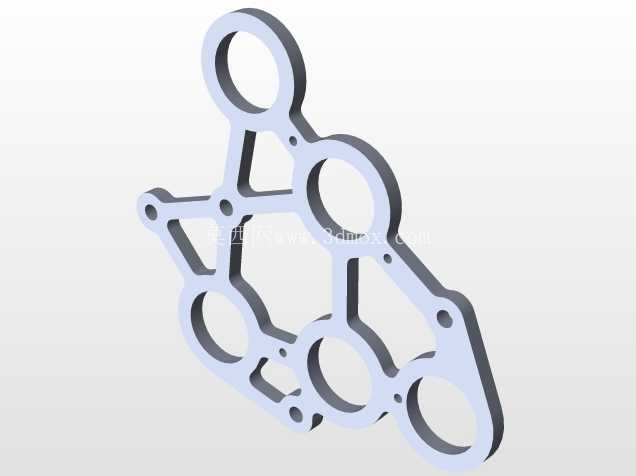

设计思路上,该结构采用平行轴齿轮传动布局,所有传动齿轮均布置在镂空的板式安装机架上,既保证了齿轮啮合的支撑刚度,又通过镂空结构最大限度降低了整体自重,适配移动设备对重量控制的严苛要求。齿轮组采用直齿圆柱齿轮传动,加工装配难度低,传动效率高,换挡机构通过滑移齿轮实现挡位切换,结构简单可靠,在竞赛类高强度使用场景下故障率更低。输入侧直接适配双CIM电机的安装接口,无需额外设计转接法兰即可完成动力源的装配,缩短了设备整体的装配周期。轴承布置位置经过受力校核,每个齿轮轴的支撑点均匹配对应载荷的轴承型号,可承受重载工况下的径向与轴向载荷,避免长时间大负载运行出现的轴系变形、齿轮偏磨问题。

从安装边界来看,该变速箱整体采用扁平化布局,动力输入轴、行驶输出轴、PTO输出轴的位置均按照小型移动平台的常规安装空间设计,输入轴位于箱体上部,可直接对接卧式安装的驱动电机,两个行驶输出轴平行布置于箱体下部,间距适配常规轮距的移动平台轮系安装,PTO输出轴从箱体侧部伸出,可直接对接绞盘、传送带等外接作业机构,无需额外设计换向传动结构。整体机架的安装孔位采用标准化间距设计,可直接通过螺栓固定在设备的主体安装板上,安装公差要求宽松,普通加工精度的安装板即可完成装配,降低了配套设备的加工成本。齿轮啮合侧隙经过合理调整,既保证换挡过程顺畅无卡滞,又避免传动过程中出现过大的回差,保证动力传递的精度,适配需要精准控制移动速度的作业场景。

在实际选型适配时,需要注意输入电机的额定转速与扭矩匹配,双CIM电机的输出特性刚好匹配该变速箱的齿轮强度设计阈值,若更换更大功率的动力源,需要校核低速挡时齿轮的齿面接触强度与轴系的抗扭强度,避免出现断齿、轴变形等失效问题。换挡机构的操纵行程经过优化,拨叉的移动距离刚好对应两个挡位的齿轮啮合位置,装配时需要调整拨叉的安装位置,保证换挡时齿轮完全啮合,避免出现半啮合状态打齿的问题。润滑方式采用脂润滑即可满足竞赛场景下的短时间高强度使用需求,若用于长时间连续作业的工业场景,可在箱体外侧增加密封壳体,采用油润滑方式提升齿轮与轴承的使用寿命。
