FRC机器人用猎鹰适配双速齿轮变速安装板

在青少年机器人竞赛的传动系统选型场景里，FRC赛事的动力传递一直是结构设计的核心难点，既要兼顾冲刺阶段的高转速输出，也要满足对抗环节的大扭矩承载需求，这款适配Falcon 500电机的双速齿轮变速安装板，正是针对这类竞技场景做的结构优化。从实际安装边界来看，安装板采用异形轮廓裁切，整体轮廓顺着齿轮组的排布轨迹做了减重挖除，没有多余的冗余结构，所有安装孔位都做了同轴度公差预留，边缘的沉头孔对应赛事常用的铝型材机架安装标准，孔距匹配FRC规则内的标准安装网格，不需要额外做转接件就能直接固定在机器人的底盘上层架体上，板件厚度适配常规的3mm 6061铝板加工公差，也可以直接用碳纤维板切割替换，不会和周边的走线槽、电机驱动板产生空间干涉。

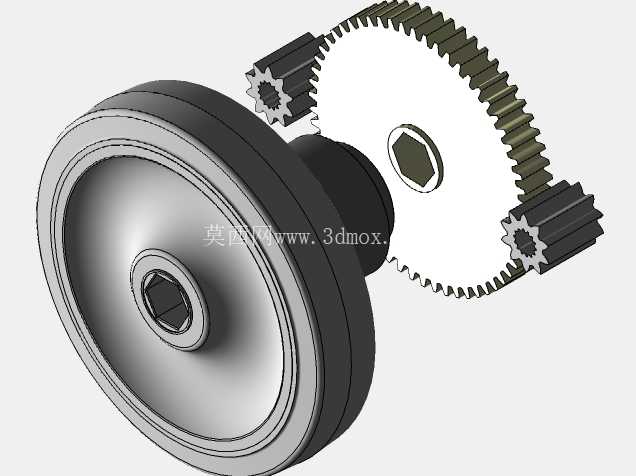

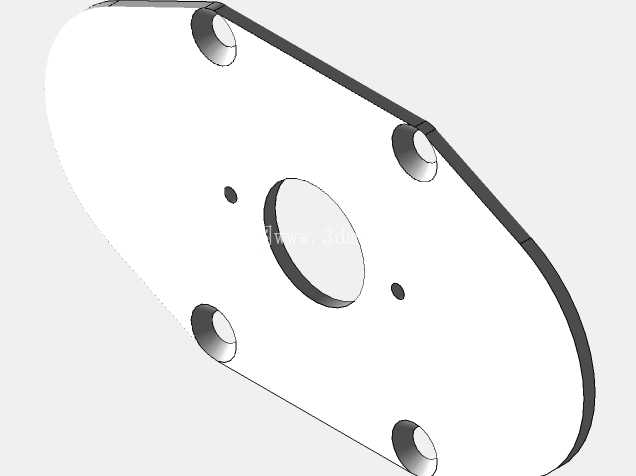

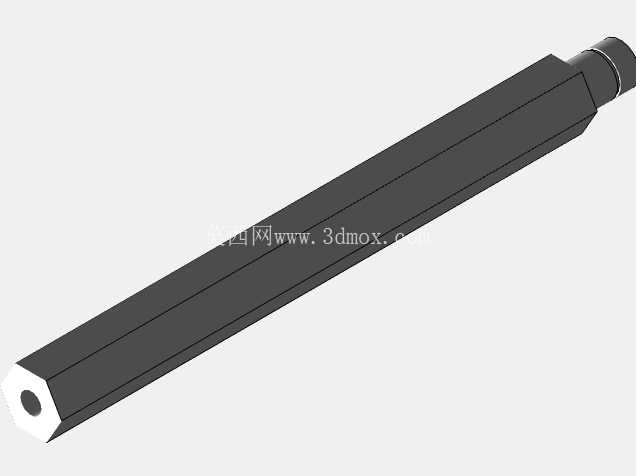

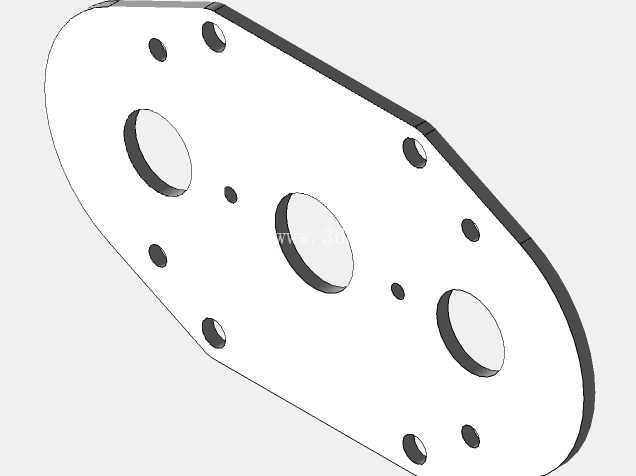

设计思路上没有照搬现成的CIM电机变速箱体结构，而是先针对Falcon 500电机的输出轴径、安装止口尺寸做了定位基准调整，把电机安装位的中心距做了小幅放大，预留了后期更换CIM电机的兼容空间，哪怕赛前电机出现故障，不需要重新加工安装板，只需要更换对应的电机转接衬套就能完成动力源替换，大幅降低赛事现场的应急维修难度。板面上的大尺寸通孔对应齿轮轴的穿装位置，每个轴孔周边都预留了轴承安装的台阶位，能直接压入标准法兰轴承，不需要额外设计轴承压盖，减少装配时的零件数量，小直径的通孔是螺丝过孔，对应齿轮箱上下盖板的锁紧固定，孔位排布避开了齿轮运转的啮合轨迹，不会出现螺丝蹭齿的问题。

从功能特性来看，这款安装板作为双速变速齿轮箱的核心承载基体，承担着齿轮轴定位、箱体密封、电机安装固定的多重作用，空转测试时齿轮啮合间隙均匀，没有出现偏载卡顿的情况，因为安装板的平面度公差控制在0.1mm以内，齿轮轴安装后不会出现倾斜偏摆，运转时的传动噪音比常规的拼接式齿轮箱更低。在实际赛事场景里，这套变速机构可以通过换挡拨片切换两个传动比，高速档对应直线冲刺阶段的动力输出，能让机器人在短距离加速时达到更高的行进速度，低速档对应攀爬、对抗推挤的工况，放大输出扭矩来克服阻力，安装板上预留的换挡舵机安装位，不需要额外拓展支架就能固定换挡执行件，整体结构的集成度更高。

考虑到FRC赛事的加工周期通常比较紧张，这款安装板的轮廓没有复杂的曲面结构，用常规的激光切割或者数控铣削都能快速加工完成，所有孔位都是标准圆孔，不需要特殊刀具就能加工，哪怕是赛前临时修改设计，也能在几小时内完成新版零件的加工替换。安装时只需要先把轴承压入对应的轴孔，再依次穿入齿轮轴、锁紧上下盖板，最后固定电机就能完成整套变速机构的装配，装配公差容错率高，对新手参赛队也比较友好，不需要太高的装配精度就能达到顺畅的运转效果。在实际的场地测试里，这套搭载该安装板的变速机构，在连续急加速、急停的工况下，安装板没有出现形变，轴孔位置没有因为反复冲击出现扩孔的问题，能稳定承载齿轮传递的扭矩，不会因为传动受力导致板件变形引发齿轮跳齿、卡滞的故障。
