FRC赛事用全向轮机器人底盘传动结构

这套底盘结构是面向FRC机器人竞赛场景开发的全向移动传动总成，核心采用基于电子表格参数化推导的反向驱动逻辑搭配VexPro球形换挡机构，可实现赛场内多方向快速机动与负载工况下的动力平顺切换。从实际赛事应用场景来看，这类底盘需要在有限的赛场边界内完成快速突进、横向平移、定点旋转等动作，同时要承载赛事任务所需的执行机构重量，还要应对对抗过程中的瞬时冲击，因此在结构设计阶段就把传动刚性、轮组接地性、动力传递效率作为核心考量指标。

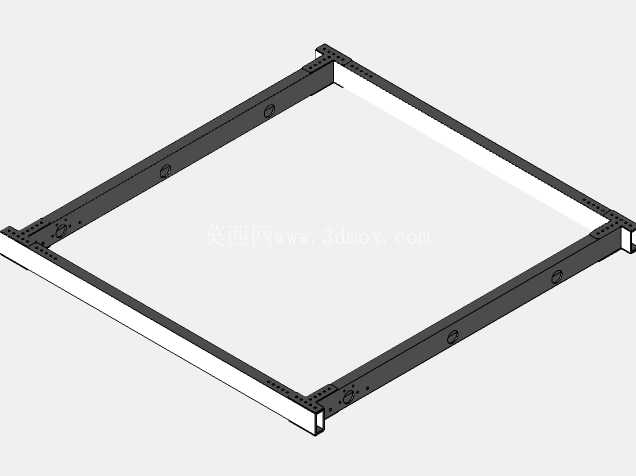

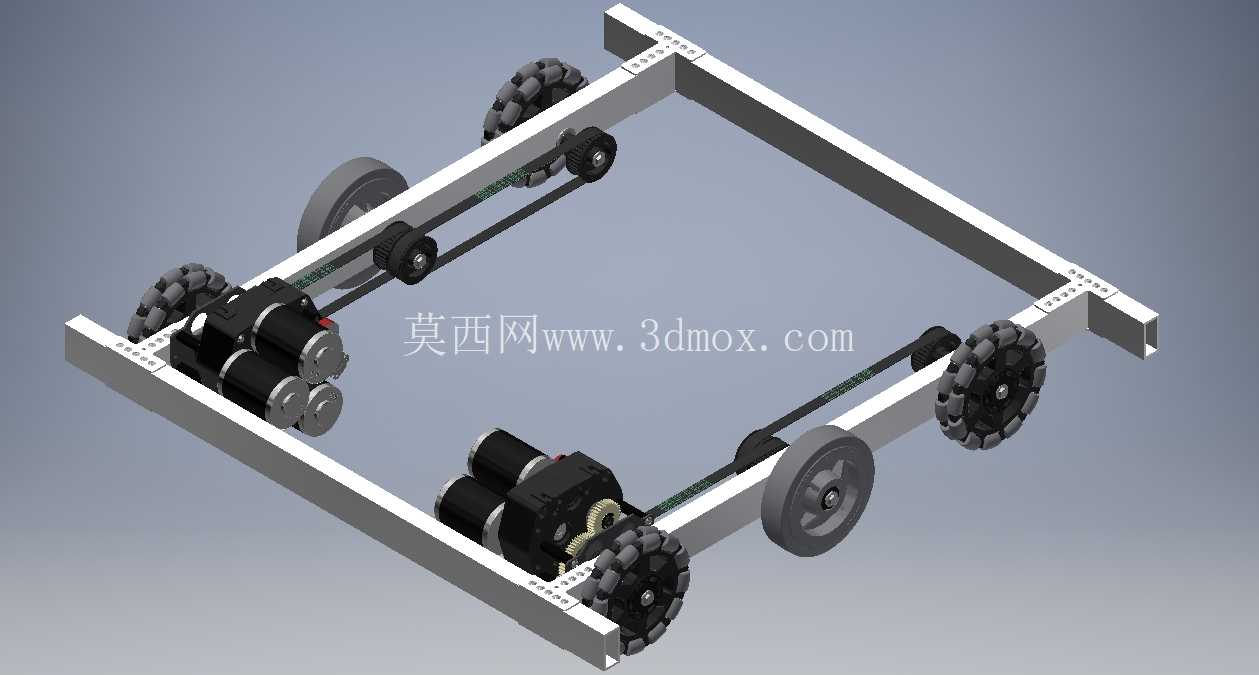

从结构布局来看，整套底盘采用矩形铝型材框架作为承载基体，框架型材的槽道可直接兼容标准紧固件安装，无需额外加工安装孔位，能根据赛事规则的尺寸限制快速调整框架长宽尺寸，适配不同赛季的场地边界要求。轮组配置采用对角布置的麦克纳姆轮搭配辅助支撑轮的方案，四个麦克纳姆轮分别由独立的减速电机驱动，辊子的偏置角度经过参数化计算，可通过不同轮组的转速差与转向组合实现全向移动，避免传统差速底盘转向半径大、对位精度差的问题；辅助支撑轮布置在框架侧边中点位置，可在机器人发生侧倾、单侧轮组离地时提供辅助支撑，防止底盘倾覆，同时不会干扰全向移动的运动轨迹。

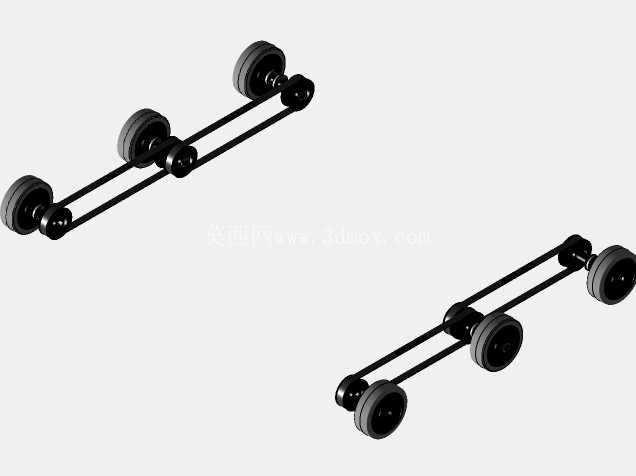

传动系统的设计采用同步带传动作为动力传递路径，电机输出端通过小带轮将动力传递至轮轴端的大带轮，带轮的中心距、张紧结构都通过电子表格进行参数化匹配，设计阶段只需在表格中输入轮径、电机额定转速、目标行进速度、设计负载等参数，就能自动推导得到带轮齿数、中心距、皮带长度、张紧轮安装位置等关键尺寸，大幅减少重复计算工作量，也能避免手动计算带来的参数误差。换挡机构采用VexPro球形换挡结构，可在行进过程中实现高低速挡位切换，高速挡适配赛场长距离快速移动场景，低速挡适配大扭矩输出的任务执行场景，比如抬升重物、推动对抗目标等工况，换挡拨叉的行程与球头的配合间隙经过反复调校，可避免挡位脱开、换挡卡滞的问题。

安装边界方面，整套底盘的上层框架预留了统一的安装孔位矩阵，可直接搭载不同功能的上层执行机构，比如拾球机构、发射机构、升降机构等，孔位的间距与型材槽道的间距保持一致，无需额外制作转接板就能完成上层结构的固定。轮组的安装座采用可调节设计，可通过调整安装座的位置改变同步带的张紧度，日常维护时无需拆卸整个轮组就能完成皮带更换、张紧度调整等操作。电机的安装位置下沉到框架内部，可降低整机重心，减少对抗过程中侧翻的概率，同时电机外壳与框架型材之间预留了足够的散热间隙，长时间高负载运行时也不会出现电机过热降扭的问题。

从实际使用的角度来看，这套传动结构的反向驱动特性经过专门调校，当机器人被外力推动时，传动系统不会出现锁死情况，可避免对抗过程中传动部件受冲击损坏，同时也方便赛前调试阶段手动推移机器人调整位置。所有传动部件都布置在框架内侧，外侧没有突出的结构件，可避免对抗过程中被对方机器人勾挂、撞击导致传动失效。轮轴处采用双轴承支撑结构，可承受径向与轴向的复合载荷，即使机器人高速行进中发生碰撞，轮轴也不会出现弯曲变形的问题。
